Scheibenfeder JMP 4X6.5X16MM Alternative: 7360720

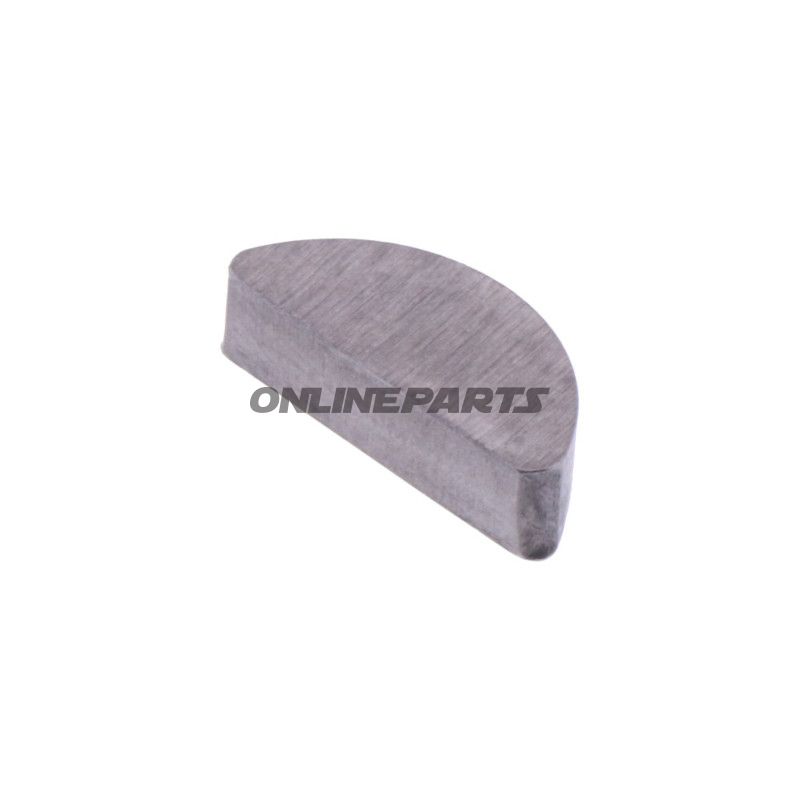

Woodruff-Schlauch JMP 4 x 6,5 x 16 mm — Befestigung von Rotoren und Achs-Komponenten

Produkt: Woodruff-Schlauch von JMP (MPN: 756.29.17, GTIN: 4043981430110). Dieser Halbmond-Schlüssel ist für die mechanische Befestigung und Momentübertragung zwischen Achsen und rotierenden Komponenten wie Rotoren, Zahnrädern und Kupplungen vorgesehen.

Funktion

• Der Woodruff-Schlauch wird in eine entsprechende halbmondförmige Nut in der Welle und in eine passende Nut der montierten Komponente eingesetzt, was eine positive mechanische Verriegelung ohne Schrauben- oder Mutternbelastung zur Widerstandsfähigkeit gegen Drehmoment gewährleistet.
• Die Lösung ermöglicht eine präzise Zentrierung der Komponente auf der Welle und reduziert das Risiko von Unwucht bei der Montage, was wichtig für Rotoren und Teile mit hoher Umdrehungsgeschwindigkeit ist.
• Einfach auszutauschen bei Wartung oder Demontage, wenn Zugang zur Wellennut möglich ist.

Dimensionen und technische Daten

• Breite: 4 mm
• Höhe (Dicke am größten Punkt): 6,5 mm
• Länge: 16 mm

Diese Abmessungen entsprechen Standardformen von Woodruff-Schlüsseln und sind dafür ausgelegt, in entsprechende Nutprofile an Achsen und Bauteilen zu passen. Für eine korrekte Funktion müssen die Nutgeometrie und Toleranzen an Achse und Bauteil gemäß den Spezifikationen des Teilelieferanten überprüft werden.

Werkstoffwahl und Eigenschaften

• JMP gibt in der Regel Stahl als Material für diesen Typ Schlüssel an; die Härte des Stahls und Wärmebehandlung sind entscheidend für Abriebfestigkeit und Formstabilität unter Last. Dieser Artikel ist für mechanische Befestigung unter normalen Betriebsbedingungen ausgelegt.
• Oberflächenfinish beeinflusst Korrosionsbeständigkeit und Passung. Für Anwendungen in feuchten oder korrosiven Umgebungen sollten zusätzliche Oberflächen- oder korrosionsbeständige Varianten erwogen werden.

Anwendung und Kompatibilität

• Geeignet für Motorradbauteile wie Rotoren, Zahnräder, Kupplungen und andere rotierende Elemente, bei denen ein halbmondförmiger Schlüssel verwendet wird.
• Passt zu Achsen und Bauteilen mit gleichen Nutmaßen. Prüfen Sie, dass Nutbreite, -tiefe und der Durchmesser der Welle der Spezifikation des Schlüssels entsprechen, um Überlastung oder Spiel zu vermeiden.
• Alternative Referenz in anderen Katalogen: 7360720 (als Alternative in den Herstellerangaben aufgeführt).

Montage- und Wartungshinweise

• Überprüfen Sie Nut- und Schlüssel-Toleranzen vor der Montage; zu straffe oder zu lose Passformen können Schäden oder Spiel verursachen.
• Bei Wiedermontage visuelle Inspektion auf Risse, Verformungen oder Verschleiß. Bei sichtbaren Anzeichen plastischer Verformung oder Überlastung ersetzen.
• Verwenden Sie geeignetes Werkzeug, um den Schlüssel sauber und ohne Kantenausbildung oder innere Spannungen zu setzen.

Identifikation: Das Produkt wird von JMP gekennzeichnet und ist unter der Teilenummer (MPN) 756.29.17 geführt. GTIN 4043981430110 kann zur eindeutigen Identifikation in Beschaffungssystemen und Ersatzteil-Datenbanken genutzt werden.

Sollte Dokumentation zu Toleranzen, Material- oder Wärmebehandlungsdaten für spezifische Anwendungen erforderlich sein, wird empfohlen, JMP oder den Lieferanten mit MPN 756.29.17 und GTIN 4043981430110 für detaillierte technische Spezifikationen zu kontaktieren.
