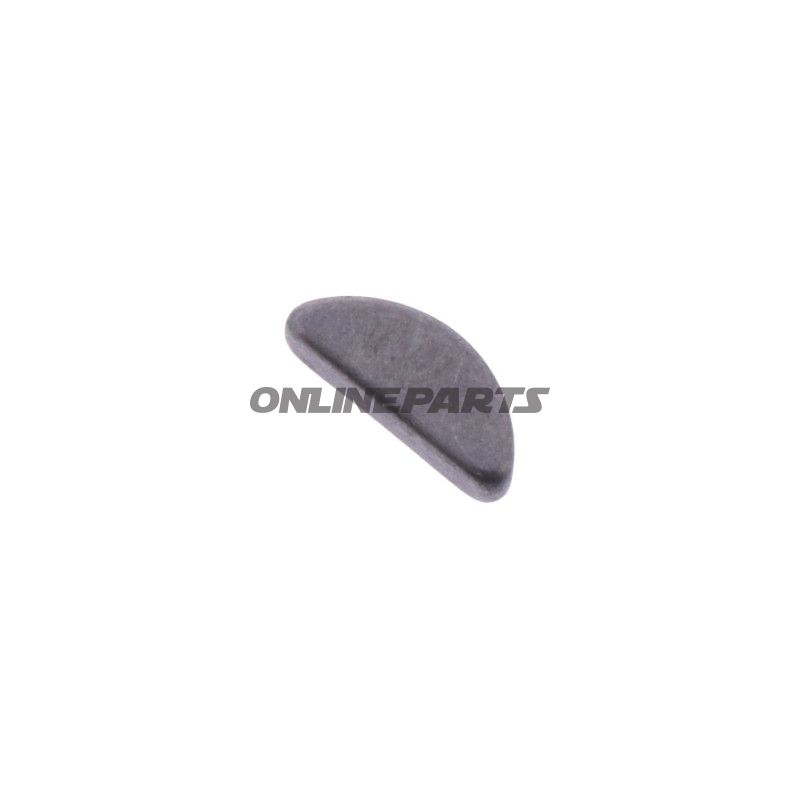

Scheibenfeder JMP 2X3.7X10MM Alternative: 7360597

Woodruff-Schlitz JMP 2 x 3,7 x 10 mm — zur Fixierung von Rotor- und Wellenkomponenten

Produkt: Woodruff-Schlitz von JMP (MPN: 756.29.13, GTIN: 4043981430073). Dieser Halbmond-Schlitz ist für die mechanische Fixierung zwischen Welle und rotierenden Bauteilen wie Rotoren, Zahnrädern oder Kupplungsanordnungen vorgesehen, bei denen eine präzise Positionierung und Drehmomentübertragung erforderlich ist.

Funktion und Anwendung

• Der Woodruff-Schlitz sitzt in einer Ausfräsung (Halbmonatsitze) in der Welle und in einer entsprechenden Nut im Nabenbereich des rotierenden Teils, was eine axial- und drehungsbezogene Fixierung sicherstellt.
• Das Design minimiert punktuelle Belastungen an der Welle und ermöglicht eine gleichmäßigere Verteilung der Schnitzzugkräfte beim Momentaufnahmen verglichen mit einzelnen rechteckigen Schlüsseln bei kleinen Wellen-Durchmessern.
• Eignet sich für Reparatur, Austausch oder Montage von Rotors und kleineren Zahnrädern an Motorrädern und entsprechender Maschinentechnik.

Material und Eigenschaften

• Typischerweise aus gehärtetem Stahl, um Säureangriffen und Verformungen bei Belastung zu widerstehen. Die Härte erhöht die Verschleißfestigkeit und verringert das Risiko plastischer Verformung im Betrieb.
• Die Oberfläche ist normalerweise unbeschichtet oder leicht passiviert, abhängig vom Finish des Herstellers; JMP kennzeichnet das Produkt unter der eigenen Artikelnummer 756.29.13.
• Aufgrund seiner einfachen Geometrie ist der Schlitz toleranter gegenüber geringfügigen Montagevarianzen, aber eine korrekte Passform sowohl im Sitzausfräsung der Welle als auch in den Nutenspuren des Nabenrings ist entscheidend für die Lastverteilung.

Abmessungen und technische Daten

Kompatibilität und Montage

• Verwendung bei Bauteilen, bei denen die Halbmondfräsung der Welle dem Radius und der Länge des Schlitzes entspricht. Falsche Sitzausweisbreite oder -tiefe kann zu schlechter Passung und unbeabsichtigtem Spiel führen.
• Montage: Druck- oder leichter Hammereinsatz mit geeignetem Werkzeug, bis der Schlitz im Sitze der Welle sitzt. Stellen Sie sicher, dass der Schlitz nicht zu weit herausragt, bevor der Naben montiert wird; passen Sie ggf. die Naben- Nuten an.
• Beim Ausbau wird vorsichtiges Aufwärmen oder der Einsatz geeigneter Auszugwerkzeuge empfohlen, um Schäden am Frässitz der Welle zu vermeiden.

Qualität und Identifikation

• Hersteller: JMP — Artikelnummer 756.29.13 dient der Identifikation beim Lieferanten. Alternativbezeichnung in deutscher Dokumentation kann angegeben sein als "Scheibenfeder JMP 2x3.7x10mm" oder alternativ 7360597.
• GTIN 4043981430073 ist mit diesem JMP-Komponenten verbunden und kann beim Bestellen oder Prüfen in Ersatzteil-Datenbanken verwendet werden.

Empfehlungen

• Wählen Sie stets den Woodruff-Schlitz mit der korrekten Abmessung in Bezug auf das Wellenfräsen und die Nutenspuren; kleine Abweichungen können Lebensdauer und Funktionssicherheit beeinflussen.
• Untersuchen Sie den Schlitz auf Verschleiß- oder Verformungszeichen bei Wartung und tauschen Sie im Zweifel aus, um Schäden an Welle oder Nabe zu vermeiden.
