Woodruff-Schlüssel JMP 2,5 × 3,7 × 10 mm — zur Befestigung von Rotoren und Nabe

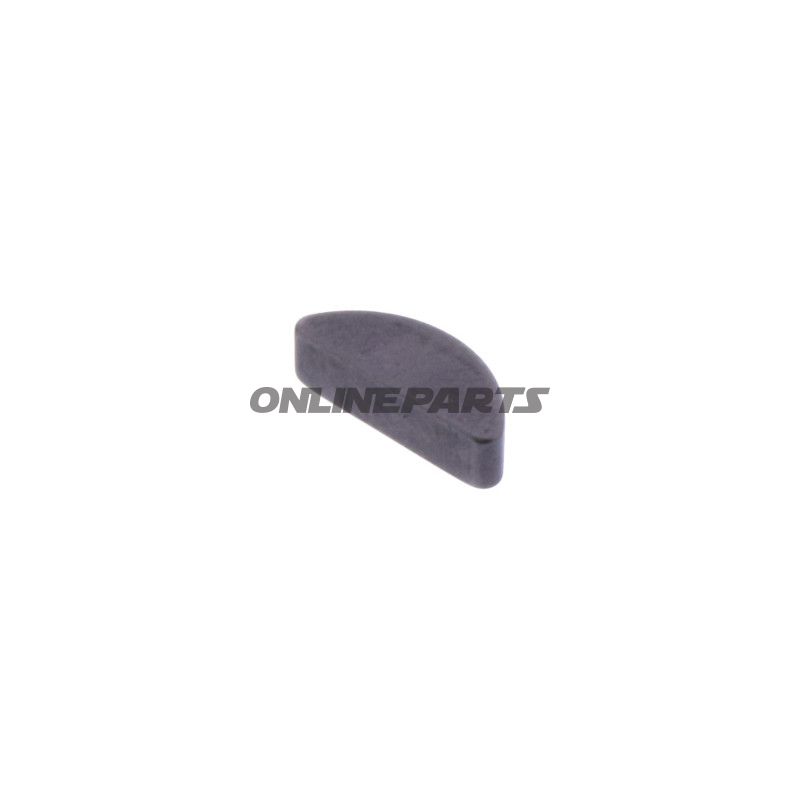

Produkt: Woodruff-Schlüssel von JMP (MPN: 756.29.12, GTIN: 4043981430066). Dieses Stück ist eine Halbmonde-förmige Scheibenfederart (oft Woodruff- oder Scheibenfeder genannt), vorgesehen für mechanische Verriegelung zwischen Welle und Bauteilen wie Rotoren, Zahnrädern oder Naben.
Funktion: Der Woodruff-Schlüssel sitzt in einer passenden gefrästen Nut in der Welle und in einer gegensätzlichen Nut im montierten Bauteil. Wird der Schlüssel korrekt platziert, überträgt er das Drehmoment und sorgt für eine präzise Positionsbestimmung des Bauteils auf der Welle, während er gleichzeitig kleine Fehlstellungen oder geringe Verformungen aufnehmen kann, ohne Welle oder Nabe zu beschädigen.
- Maße: Breite 2,5 mm, Höhe 3,7 mm, Länge 10 mm — ausgewählt, um in Wellen- und Bauteilnuten mit entsprechenden Abmessungen zu passen.
- Anwendung: üblich bei der Befestigung von Rotoren, Kupplungen, Zahnrädern und Naben in Motorrad- und Maschinenanwendungen.
- Kompatibilität: konzipiert für standardisierte Nuten nach entsprechenden Woodruff-Dimensionen; Prüfen Sie Wellenprofil und Nut auf Übereinstimmung vor der Montage.
Material und Eigenschaften: JMP liefert normalerweise Woodruff-Schlüssel aus gehärtetem Stahl, um Verschleißfestigkeit und Formstabilität zu kombinieren. Härten sorgt für Beständigkeit gegen Absplitterung und Verformung bei zyklischen Belastungen, während die Toleranzen innerhalb der Standardmaße für Passungen in gefrästen Nuten gehalten werden. Die Oberflächenbearbeitung ist typischerweise roh oder leicht entgratet, damit eine korrekte Einsetzung ohne scharfe Kanten erfolgt.
Montage- und Wartungshinweise:
- Reinigen Sie Welle und Nut von Schmutz und Graten vor der Montage.
- Setzen Sie den Schlüssel in die Halbmondfräsung der Welle; stellen Sie sicher, dass er plan liegt.
- Drücken Sie das Bauteil mit gleichmäßigem Druck auf die Welle; schlagen Sie nicht stark direkt auf den Schlüssel — verwenden Sie geeignetes Montagewerkzeug oder eine Presse.
- Prüfen Sie die Passung: Zu viel Spiel kann zu lokalen Verformungen führen; zu straffe Passung kann Nuten oder den Schlüssel beschädigen.
Technische Daten (angaben des Herstellers):
| Technische Daten |
|---|
| Breite | 2,5 mm |
| Höhe | 3,7 mm |
| Länge | 10 mm |
Identifikation: Das Produkt wird von JMP unter der Artikelnummer (MPN) 756.29.12 vermarktet und ist in einigen Systemen möglicherweise mit der alternativen Referenz 7360605 zu finden. GTIN 4043981430066 ermöglicht eine eindeutige Identifikation des Artikels in Handels- und Ersatzteillisten.
Hinweis: Wählen Sie stets die korrekte Schlüsselbreite und -höhe gemäß der gefrästen Nut der Welle. Falsche Dimensionen können zu erhöhtem Verschleiß oder Ausfall der Verbindung führen. Wenn Sie sich bezüglich der Passung unsicher sind, messen Sie Welle und Bauteilnut genau oder wenden Sie sich an einen Techniker mit Erfahrung in Woodruff-Verbindungen.
