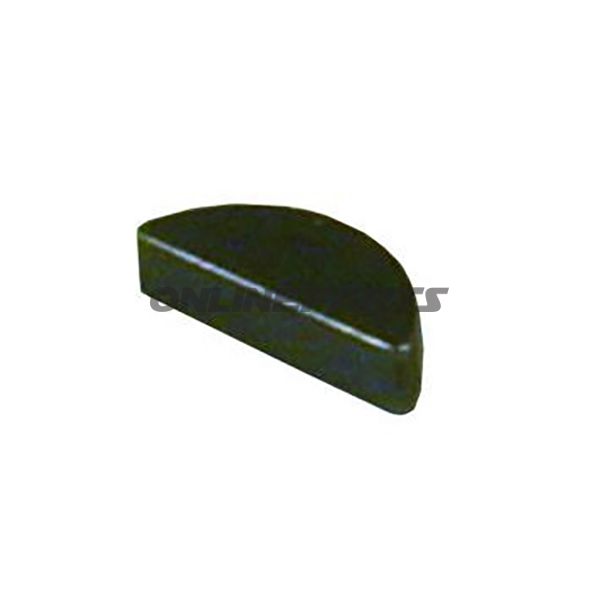

Fensterfeder (Woodruff-Schlüssel) 3 x 3 x 10 mm — Fixierung von Rotoren und Achskomponenten
Brand: Buzzetti — MPN: 736.07.38 — GTIN: 0009501050
Diese Fensterfeder, auch bekannt als Woodruff-Schlüssel, ist eine Maschineneinheit, die für das verlötete oder halbrunde Fixieren von Rotoren, Zahnrädern, Konusröhrenschildern und anderen achsengeführten Bauteilen vorgesehen ist. Die Abmessungen betragen 3 mm Breite × 3 mm Höhe × 10 mm Länge, wodurch sie sich gut für kleine bis mittlere Achsenmontagen eignet, bei denen eine präzise Passform in einem Schlüsselprofil erforderlich ist.
Funktion
- Stellt eine mechanische Verbindung zwischen Welle und Nabe her, indem sie in ein zugeschnittenes Schlüsselprofil (Fensternut) in der Welle und in die Nutöffnung der Nabe sitzt.
- Sichert die Rotorposition und verhindert relative Rotation zwischen Welle und Bauteil unter Last.
- Leicht zu montieren und zu entfernen bei Wartung oder Austausch von Bauteilen.
Material und Eigenschaften
Produktdaten geben keine spezifische Legierung an, aber Bauteile dieser Art werden typischerweise aus gehärtetem Stahl gefertigt, um notwendige Festigkeit und Verschleißfestigkeit beim Einbau in Schlüsselnutstücke zu erreichen. Buzzetti liefert standardisierte Schlüssel mit abgeflachten Kanten, um das Einsetzen zu erleichtern und das Risiko von Kantenausbruch beim Einbau zu verringern.
- Härte und dimensionsstabilität eignen sich für wiederholte Montage/Demontage.
- Abgeflachte Kanten mindern das Risiko scharfer Grate, die die Schlüsselöffnung oder die Achs- Nut beschädigen könnten.
- Korrosionsschutz hängt von Materialauswahl und Oberflächenbehandlung des Herstellers ab; je nach Einsatz in feuchten Umgebungen zu berücksichtigen.
Technische Maße
Die technischen Abmessungen sind wichtig für eine korrekte Passung und sollten vor der Montage mit Achs- und Nabenzeichnungen geprüft werden:
Breite (B): 3,0 mm
Höhe (H): 3,0 mm
Länge (L): 10,0 mm
Kompatibilität und Anwendung
Das Produkt wird in Montagen verwendet, die eine Woodruff-Schlüsselprofil erfordern. Es eignet sich für Motorradgetriebe, kleine Getriebe, Bremstrommeln und ähnliche Anwendungen, bei denen ein kurzer, halbrunder Schlüssel in das Wellenloch oder entsprechende Nut in der Nabe eingesetzt werden kann. Prüfen Sie die Schlüsselnutdimensionen der Welle und die innere Schlüsselöffnung der Nabe, um eine korrekte Passung sicherzustellen.
Technische Vorteile
- Einfache mechanische Lösung zur Positionierung ohne Gewinde oder Verriegelungsmittel.
- Geringer Bearbeitungsaufwand bei der Herstellung der Schlüsselnut im Vergleich zu Volllängen-Schlüsseln.
- Standardisierte Abmessungen erleichtern Austausch und Ersatzteilverwaltung.
Produktspezifikationen von Buzzetti (MPN 736.07.38, GTIN 0009501050) geben die notwendigen Maße an, um die passende Woodruff-Schlüssel für Ihre Wellenmontage auszuwählen. Falls Korrosionsbeständigkeit oder eine bestimmte Stahlsorte kritisch für Ihre Anwendung ist, empfiehlt es sich, den Hersteller oder Lieferanten für Details zur Materialspecifikation und eventueller Oberflächenbehandlung zu kontaktieren.
Technische Daten| Breite | 3.0 mm |
| Höhe | 3.0 mm |
| Länge | 10.0 mm |
