Scharnier Bordwand 320 Mmloch 12 Mm

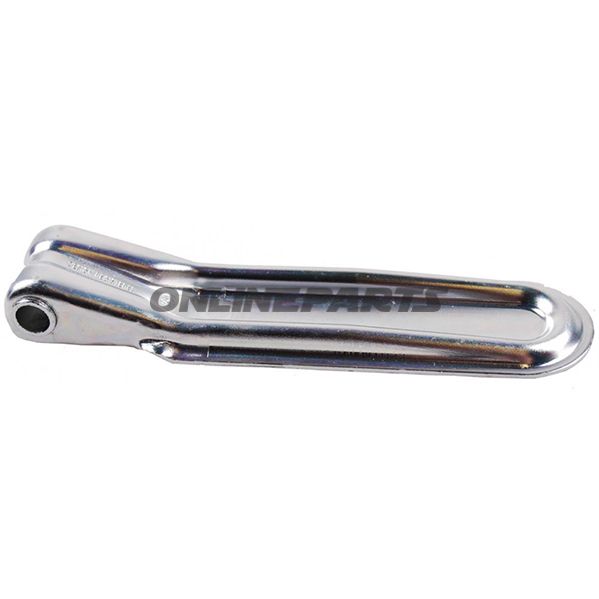

Wand- und Tisch-Scharnier für Arbeitsplatte, 320 mm (Bohrung Ø 12 mm) — Steuerbord-/Stellbrett-Scharnier

Dieses Scharnier ist für die Montage an Arbeitsplattenwänden/ Ladewänden konzipiert, bei denen eine flache, gegossene Verbindung ohne verschweißte Brücke gewünscht wird. Das Produkt eignet sich für Mechaniker und Motorradfahrer, die mit Lad- oder Kastenstrukturen, Befestigungen und Reparaturen an Karosserie oder Aufbau-Rahmen arbeiten.

Funktion

• Funktioniert als Steuerbord-Scharnier (Stellbrettscharnier) für Neig- oder Klappfunktionen an einer Ladewand oder Ähnlichem.
• Entwurf als flaches, gepresstes Scharnier ohne geschweißten Bogen und ohne Splinten-Schraube, was eine saubere, flache Montagefläche und ein reduziertes Risiko lockerer Bauteile bietet.
• Die Befestigungsbohrung hat einen Durchmesser von 12 mm, geeignet für Bolzen oder Nieten in dieser Größe.

Dimensionen und Form

• Angabenlänge: 309 mm (in der Bezeichnung im Titel angegeben als 320 mm, wobei 320 mm die typische Serien-/Standardgröße beschreibt).
• Befestigungsloch: Ø 12 mm.

Material und Oberfläche

• Hergestellt aus gestanztem Blech (Feinblech), was ein flaches, stabiles Teilstück mit geringem Gewicht ergibt.
• Oberfläche galvanisiert, bietet Korrosionsschutz und eignet sich für den Außen- oder feuchte Umgebungen. Die Verzinnung reduziert den Nachbearbeitungsbedarf, bewahrt jedoch deutliche Präge-Toleranzen aus dem Pressvorgang.
• Es gibt keine geschweißten Bügel oder Splinten-Schraube; die Konstruktion ist dadurch einfach und mechanisch robust ohne zusätzliche Schweispakete.

Kompatibilität und Anwendung

• Geeignet für Anwendungen, bei denen ein flacher Scharnierkörper ohne Schweißverstärkungen gewünscht wird — typischerweise Ladewände, Trailerklappen, Türen oder Werkstattbefestigungen.
• Montage mit Bolzen- oder Nietenbefestigung über Ø 12 mm Loch; beachten Sie die korrekte Wahl von Bolzen oder Nieten in Abhängigkeit von der Belastung und dem Material der Montagefläche.

Technische Referenzen

• MPN (Artikelnummer): 338.47.40 — nützlich bei Bestellung oder Anfragen, um das richtige Ersatzteil sicherzustellen.
• GTIN: 76520429 — wird für Lagerverwaltung und Identifikation in Systemen verwendet, in denen Strichcodes und Artikeldaten erforderlich sind.

Konstruktionsvorteile

• Gepresste Konstruktion ermöglicht präzise Form und Wiederholgenauigkeit zwischen Einheiten.
• Galvanisierung sorgt für bessere Haltbarkeit in aggressiven Umgebungen im Vergleich zu unbehandelten Stahlplatten.
• Fehlen einer Schweißbogen- und Splinten-Verbindung vereinfacht Nachbearbeitung und verringert potenzielle Schwachstellen.

Montagehinweise

• Prüfen Sie, ob die Bohrungen an der Montagefläche mit Ø 12 mm übereinstimmen und dass Bolzen/Nieten für die Belastung dimensioniert sind.
• Prüfen Sie den Randabstand, da das flache Profil des Scharniers Freiraum für eine korrekte Bewegung benötigt.
• Bei korrosiven Umgebungen kann eine zusätzliche Behandlung des angrenzenden Materials empfohlen werden, auch wenn das Scharnier galvanisiert ist.

Wenn Sie den Artikel in einer Ersatzteilliste oder zum Einkauf benötigen, können Sie MPN 338.47.40 und GTIN 76520429 angeben, um eine korrekte Identifikation sicherzustellen.
