Schalter Multifunktion Domino

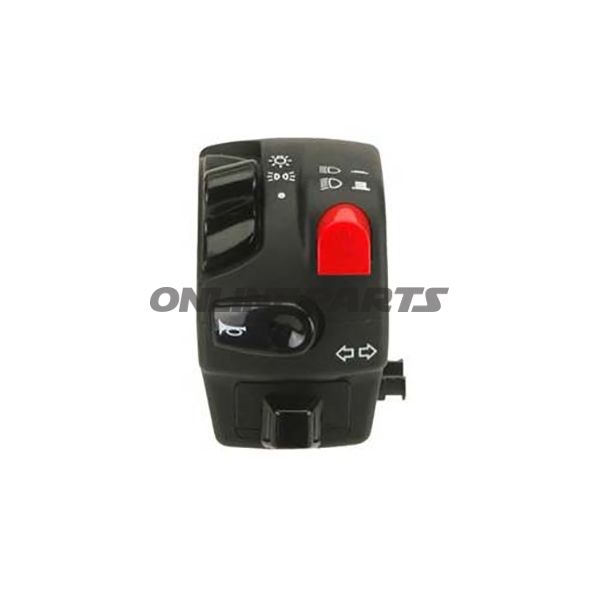

Multifunktionaler Linksschalter für Motorrad – Hupe, Licht und Blinker

Dieser Domino-Multifunktionsschalter ist eine links montierte Steuereinheit, konzipiert zur Steuerung von Hupe, Fern-/Abblendlicht, Blinker und Lichthupen (Lichthupe). Das Produkt, das unter der Marke Domino vermarktet wird (GTIN 8033900034457, MPN 730.02.38), ermöglicht die Zentralisierung mehrerer Kontrollfunktionen in einer kompakten Einheit, bestimmt für technischen Einsatz und Wartung an Motorrädern und Rollern.

Funktion und Anwendung

• Hupe: Integrierter Druckknopf zur Aktivierung der Hupe.
• Fern-/Abblendlicht: Umschaltfunktion zwischen Fern- und Abblendlicht sowie Möglichkeit für Lichthupe (Lichthupe) zur temporären Blendung.
• Blinker: Schalter für linke und rechte Blinker mit Rückstellfunktion, geeignet für Standard-Blinkkreise.
• Montage: Links montierte Einheit, die vorhandene Schalttafel ersetzt oder aufrüstet mit passenden Montagemaßen und Kontaktkonfiguration.

Materialien und Bauweise

Der Schalter besteht aus langlebigen technischen Polymeren und Metallkontakten, ausgelegt, um den mechanischen und Umwelteinflüssen standzuhalten, denen Lenksysteme ausgesetzt sind. Die Kontakte sind typischerweise vergoldet oder beschichtet, um eine gute elektrische Verbindung sicherzustellen und Korrosion über die Zeit zu begrenzen. Das Gehäuse besteht meist aus schlagfestem Kunststoff, der Widerstand gegen Vibrationen und Temperaturschwankungen bietet.

Technische Eigenschaften und Betrieb

• Kontaktkonfigurationen für Standard-12-V-DC-Motorradsysteme.
• Physische Betätigungsarme und Knöpfe dimensioniert für Handbetrieb mit Handschuhen.
• Robuste Mechanik für viele Zyklen; gute elektrische Verbindung, um Stöße und Flickern im Lenkbereich zu minimieren.
• Elektrische Anschluss via Standardstecker oder Kabelschuhe, abhängig vom Leitungsnetz des Fahrzeugs (prüfen Sie die Pin-Ausführung beim Austausch).

Kompatibilität und Montage

Domino MPN 730.02.38 ist als direkter Ersatz für viele Motorräder gedacht, die einen Links-Schalthebel mit ähnlicher Montagemöglichkeit und elektrischer Schaltzeichnung verwenden. Vor der Montage sollte der Mechaniker Folgendes überprüfen:

• Übereinstimmung des Pin-Layouts am bestehenden Steckverbinder mit den Ausg terminals des Schalters.
• Platzverhältnisse am Lenker – Abmessungen und Montageschellen.
• Elektrische Belastung (Sicherungen und Relais) zur Sicherstellung der Kompatibilität mit Blinkanlage und Lenk-Kreisen.

Vorteile des Designs

• Vasammlt mehrere Funktionen in einer Einheit für einfachere Kabelführung und sauberere Lenkkonfiguration.
• Robuste Ausführung, geeignet für Werkstattbetrieb und regelmäßige Bedienung mit Handschuhen.
• Domino als Hersteller hat Erfahrung mit Motorradkontakten, was ein Verständnis der gängigen Betriebs- und Haltbarkeitsanforderungen bietet.

Praktische Hinweise für die Werkstatt

• Beim Austausch: Dokumentieren Sie das ursprüngliche Pinout und testen Sie die Funktionen (Hupe, Blinker, Fern-/Abblendlicht, Lichthupe) vor der endgültigen Montage.
• Prüfen Sie den Kontaktwiderstand nach der Installation, um Flackern der Lichter zu vermeiden – reinigen Sie ggf. korrodierte Stecker und verwenden Sie geeignete Kontaktpaste, wenn relevant.
• Wenn das Fahrzeug CAN-Bus oder spezielle elektronische Assistenten verwendet, muss die Kompatibilität überprüft werden, da ältere mechanische Schalter zusätzlichen Interface benötigen können.

Die Identifikationsinformationen des Produkts (Marke: Domino, MPN: 730.02.38, GTIN: 8033900034457) sind beim Bestellen und bei der Recherche technischer Daten oder Ersatzteilübersichten hilfreich. Wenden Sie sich bei Bedarf an die technische Dokumentation des Herstellers oder an eine autorisierte Werkstatt für Pinout-Diagramme und Maße.
