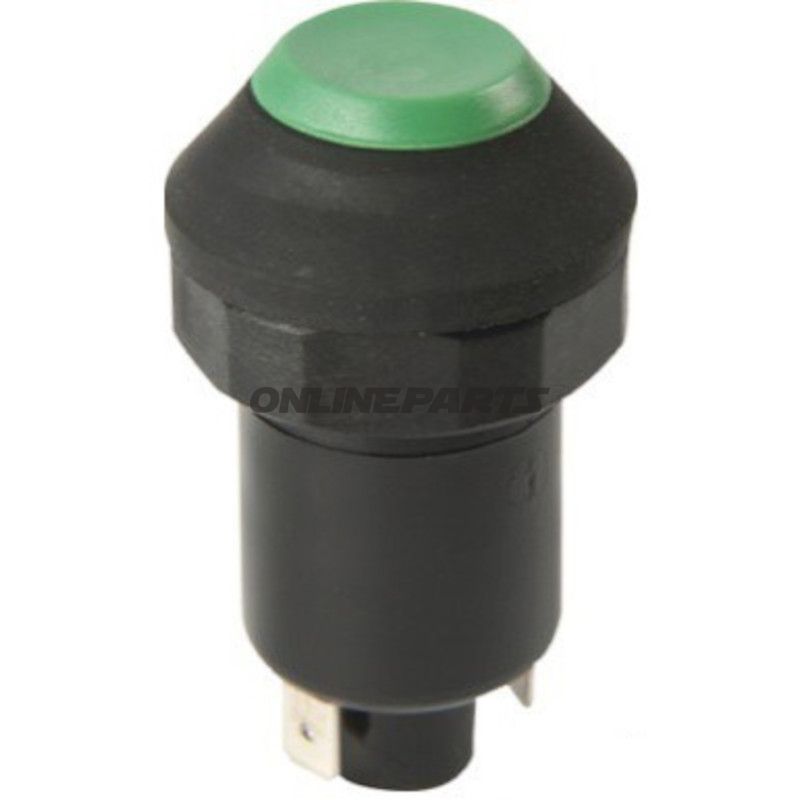

Schalter Druckknopf grün

Drückknopfkontakt mit grünem Pilotlicht für 12/24 V Installationen

Diese Druckknopf von Herth + Buss (MPN: 145.09.83, GTIN: 4026736124311) ist ein mechanischer Ein-/Ausschalter mit integriertem grünem Pilotlicht und eingebauter Glühbirne. Er ist für Anwendungen konzipiert, bei denen eine deutliche visuelle Statusanzeige gewünscht wird, beispielsweise auf Kontrollpanelen von Motorrädern, Werkzeugkabeln oder anderen Fahrzeuginstallationen mit Bedarf an robuster, wasser- und staubdichter Betätigung.

Funktion

• Push-Betätigung mit einfacher Ein-/Aus-Funktion — einfache mechanische Betätigung ohne Verriegelung.
• Integriertes grünes Pilotlicht mit B2V-Lampe, das den Zustand des Kontakts visuell anzeigt.
• Das Design des Kontakts macht ihn geeignet als Statusanzeige auf Instrumententafeln oder als gewöhnlicher Funktionsschalter.

Materialien und elektrische Eigenschaften

• Kontaktmaterial: silberbeschichtete Kontakte für niedrigen Übergangswiderstand und erhöhte Verschleißfestigkeit bei wechselnder Last.
• Integrierte Glühbirne (B2V) hinter grüner Linse für sichtbare, gleichmäßige Beleuchtung.
• Nominallspannung: 12 V / 24 V.
• Stromkapazität: bei 12 V bis zu 20 A, bei 24 V bis zu 10 A — geeignet für Steuerkreise und Lasten innerhalb dieser Grenzen.

Mechanische Bauweise und Montagedaten

• Montageart: Schraubbefestigung (Panelmontage), Montagedurchmesser 30 mm.
• Installationstiefe: 34 mm — ermöglicht es, den Platzbedarf hinter dem Panel vor der Montage abzuschätzen.
• Anschlussdesign: flache Stecker; Verbindungstechnik: 4 × 6,3 mm Anschlüsse, was Standard für schnelle Verdrahtung mit Crimp-Kabelschuhen oder Push-on-Kabeln ist.
• Schutzgrad: IP67 — staubdicht und gegen kurzzeitiges Untertauchen in Wasser geschützt, praktisch für Außen- und mobile Installationen.

Kompatibilität und Anwendungstipps

• Passt in Standardpanelen und Armaturen mit 30 mm Montagebohrung.
• Die 6,3 mm flachen Stecker der Anschlüsse machen es kompatibel mit üblichen Kabelschuhen; sicherstellen, dass die Drahtverteilung entsprechend der angegebenen Stromkapazität dimensioniert ist.
• IP67-Gehäuse erfordert eine korrekte Montage der Schraubbefestigung, um eine Abdichtung sicherzustellen; Prüfen Sie die Dichtungsposition bei Installationen in perforierten oder vorgebohrten Paneelen.

Sicherheit und Betrieb

• Silberkontakte reduzieren das Risiko von Wärmetreten bei wiederholter Belastung, aber bei Anschluss nahe der maximalen Belastung wird ordnungsgemse Absicherung und ggf. Relaissteuerung empfohlen, um die Lebensdauer zu verlängern.
• Für 12/24 V-Systeme ausgelegt; bei Verwendung in kombinierten Systemen sollten Polarität und Lampe (Pære) vor dauerhaftem Einbau überprüft werden.

Identifikation

Das Produkt wird mit der Herstellervartikelbezeichnung Schalter Druckknopf grün referenziert und ist unter MPN 145.09.83 gelistet. GTIN 4026736124311 kann für eindeutige Identifikation beim Einkauf oder Ersatzteilbestellung verwendet werden.

Diese Beschreibung konzentriert sich auf technische Eigenschaften, Montageanforderungen und elektrische Begrenzungen, um die Auswahl zu erleichtern und eine korrekte Installation in professionellem Umfeld zu ermöglichen.
