SCHALT WIPP KONTR ROT RUND

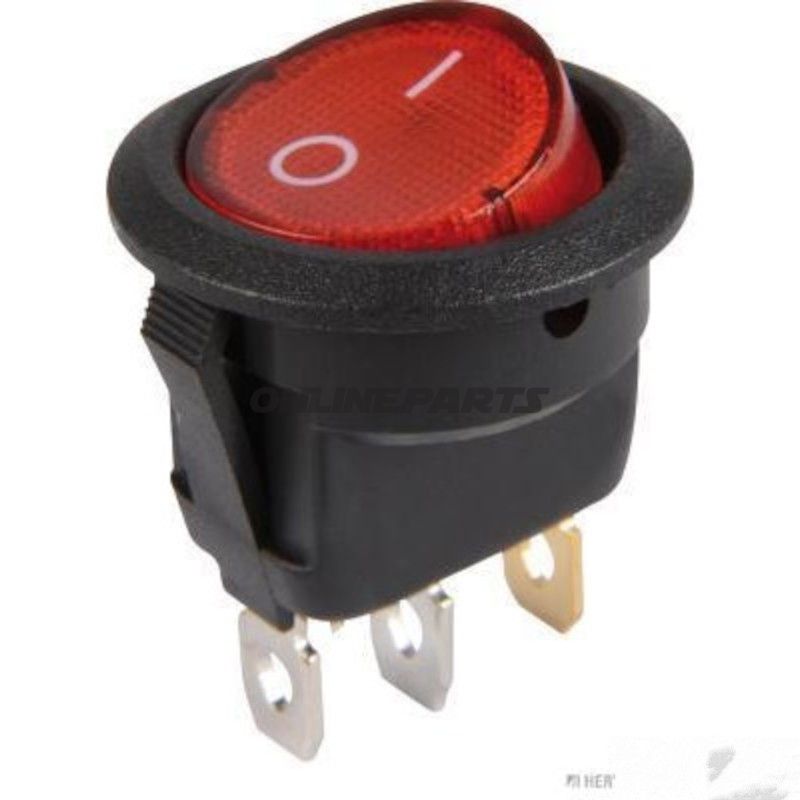

Runde rote Kippschalter-Lichtkontakt (beleuchtet) für Panelmontage — 20 mm, 3-polig

Dieser runde, rote Kippschalter-Lichtkontakt von Herth+Buss Elparts (GTIN 4026736483272, MPN 145.11.44) ist für Panelmontage in Fahrzeugen und elektrischen Installationen konzipiert, bei der ein kompakter, zugelassener Kontakt mit Lichtgeber und 3-poliger Verbindung erforderlich ist. Er ist als verriegelter (latching) Kontakt mit zwei Positionen (0–1) und Rocker-Aktivierung ausgeführt, was eine klare und mechanisch sichere Bedienung gewährleistet.

• Funktion: Schaltfunktion: verriegelt (0–1). Rocker-Aktivierung bietet deutlich taktile Raststellung beim Umschalten. Integriertes Licht macht den Status des Kontakts auch in Dunkelheit oder schlechten Sichtbedingungen sichtbar.
• Elektrische Daten: Ausgelegt für 12 V Betrieb mit einer Belastbarkeit von bis zu 20 A. Die 3-polige Ausführung bietet einfache Signal- oder Leistungssteuerung mit drei Anschlusspunkten.
• Anschluss und Montage: Verbindungstechnologie: 3 x 4,8 mm Flachstecker. Wird durch Clipsen in das Panel montiert (geclipst) und passt zu Panels mit einer Wandstärke bis zu 5 mm. Der Frontdurchmesser beträgt 20 mm (rund), was der Standardgröße vieler Instrumentenpanels entspricht.
• Materialien und Bauqualität: Vorderseite und Gehäuse aus harter Kunststoff, geeignet für den Einsatz in Kraftfahrzeugen. Die Kontakte terminale sind bronziert/ verzinkt (typische Industrieausführung) für robuste elektrische Verbindung und Korrosionsbeständigkeit. Das Leuchtmodul ist im Kontakthaus integriert, ohne sichtbare Zusatzleitungen, was dieInstallation erleichtert.
• Farbe und visuelle Funktion: Rote beleuchtete Kontaktlinse, geeignet zur Kennzeichnung von Funktionen wie Not- oder Warnsteuerung. Die rote Farbe und das integrierte Licht machen den Kontakt leicht auffindbar und lesbar während der Fahrt.
• Kompatibilität: Passt zu Standard-4,8 mm Schnellverbindern und Panelausschnitten mit 20 mm Durchmesser. Typische Anwendung in Motorrädern, kleineren Fahrzeugen, Servicekästen und Spezialinstallationen, bei denen Platz und klare Statusanzeige wichtig sind. Prüfen Sie immer die Wandstärke und Maße vor der Montage.
• Sicherheit und Einsatzbereiche: Die Verriegelungsfunktion stellt sicher, dass der Kontakt in der gewählten Position bei Vibration und Einsatz bleibt. Geeignet zum Unterbrechen und Anschließen von Verbrauchern bis 20 A bei 12 V, z. B. Zusatzscheinwerfer, Pumpen oder andere Zubehörkreise in Fahrzeugen.

Hinweise zur Montage und Auswahl: Stellen Sie korrekte Polarität und Sicherung in der Serie mit belasteten Schaltkreisen sicher. Verwenden Sie geeignete Kabelquerschnitte und Sicherungen für 20 A Betrieb. Bei dem Austausch bestehender Kontakte prüfen Sie, ob die Clipgröße und die Flachstecker-Größe (4,8 mm) übereinstimmen, um mechanische oder elektrische Verbindungsfehler zu vermeiden.

Produktbezeichnung in anderen Sprachen: Deutsch: "SCHALT WIPP KONTR ROT RUND". GTIN 4026736483272 und MPN 145.11.44 sind für eindeutige Identifikation bei Ersatzteilbestellungen und Dokumentation enthalten.
