SCHALT WIPP KONTR GRUEN RUND

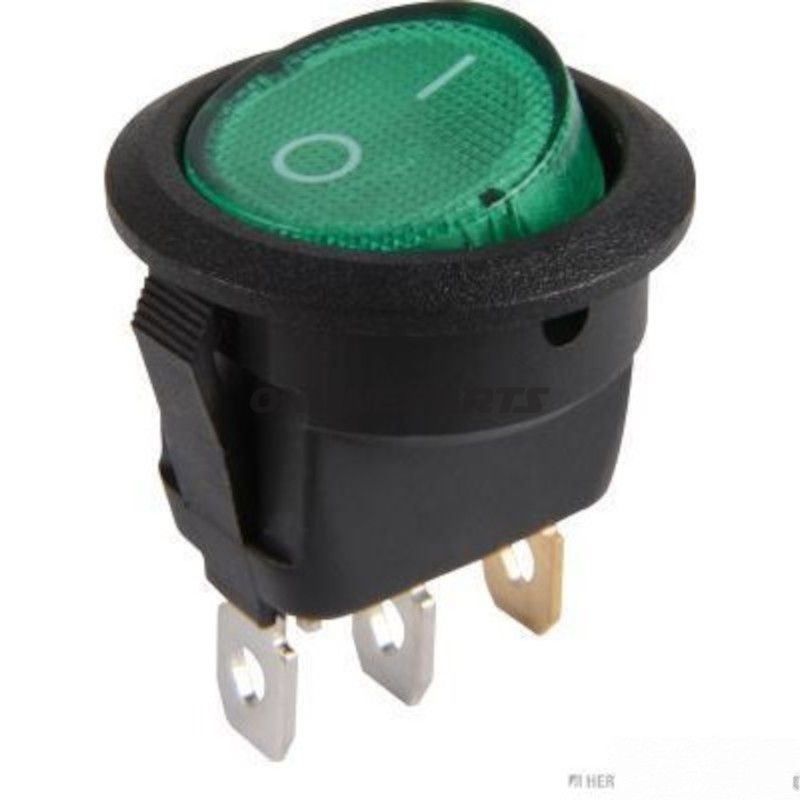

Runder grüner Kippschalterkontakt für 12-V-Systeme – 3-polig, 20 mm Montageschraube

Dieser runde, grüne Kippschalterkontakt (GTIN: 4026736483258, MPN: 145.11.43) ist ein verriegelnder 0–1-Kontakt, der für die Einbau in Instrumentenplatten oder Montageplatten mit einer Wandstärke bis zu 5 mm vorgesehen ist. Das Produkt stammt aus dem Sortiment von Herth+BusS Elparts' Kontakten und eignet sich für elektrische Kreisläufe in Motorrädern, kleineren Fahrzeugen und anderen 12-V-Systemen, in denen eine zuverlässige An- / Aus-Funktion und eine visuelle Statusanzeige erforderlich sind.

Funktion und Anwendung

• Rocker-Aktivierung mit Verriegelungsfunktion (0–1): eine Position aus, eine Position ein – geeignet für einfache Kreisläufe wie z. B. Zusatzbeleuchtung, Heizlemente oder anderes Zubehör.
• Integrierte Beleuchtung (illuminated) bietet eine visuelle Anzeige des Kontaktszustands, was die Bedienung bei Dunkelheit oder geringer Beleuchtung erleichtert.
• Runde Form und 20 mm Durchmesser machen ihn kompatibel mit standardmäßigen Montageschlitzen in Instrumentenpanelen.

Elektrische und mechanische Eigenschaften

• Belastbarkeit: 20 A bei 12 V DC — geeignet für viele Zubehörlasten; dimensionsabhängig Sicherungen und Kabel nach dem gesamten Stromverbrauch auswählen.
• Verbindungsklemmen: 3 × 4,8 mm Schnellverbinder (Flachstecker) für schnelles Ein- und Ausbau.
• Anzahl der Pole: 3-polig, was eine einfache Gleichstromkontrolle mit gegebenenfalls zusätzlicher Kontakt- oder Erdverbindung je nach Leitungsführung ermöglicht.
• Montageart: clipped — Druckmontage in der Paneelenöffnung ohne zusätzliches Schraubenmontage.

Materialien und Haltbarkeit

• Gehäuse und mechanische Bauteile aus Materialien, die für Panelmontage mit üblicher mechanischer Verschleißfestigkeit ausgelegt sind; Oberfläche und Farbe (grün) sind für eine gute visuelle Erkennung gewählt.
• Metallteile an den Kontaktpunkten sind so ausgeführt, dass geringe Übergangswiderstände und stabile elektrische Verbindungen bei dimensioniertem Strom gewährleistet sind; in offenen oder aggressiven Umgebungen geeigneten Korrosionsschutz verwenden.

Montage und Kompatibilität

• Berechnen Sie eine 20 mm Rundlochung im Paneel und eine maximale Wandstärke von 5 mm für eine korrekte clipped Montage.
• Anschluss über 4,8 mm Flachstecker erfordert entsprechendes weibliches Gegenstück oder Kabelschuhe; Sicherstellen einer korrekten Vercrimpung und ggf. Wärmeschutz bei hohen Lasten.
• Der Kontakt ist generisch ausgelegt und kann durch ähnliche runde 20-mm-Rocker-Kontakte mit 3 × 4,8 mm Terminals ersetzt werden, prüfen Sie jedoch MPN 145.11.43 und GTIN 4026736483258 auf vorhandene Ersatzteillisten für volle Kompatibilität.

Technische Vorteile und Hinweise

• Einfache Verriegelungsmechanik sorgt für einen klaren und stabilen Ein/Aus-Zustand ohne ständiges Halten.
• 20-A-Kapazität bewältigt viele gängige Anschlüsse, erfordert jedoch korrekte Leitungsdimensionen und Sicherungen gemäß Installationspraxis.
• Beleuchtung erhöht die Sicherheit beim Betätigen in Dunkelheit, verbraucht aber im eingeschalteten Zustand eine geringe Strommenge – dies bei batteriebetriebenen Anwendungen berücksichtigen.

Identifikation

• Produktkode (MPN): 145.11.43
• GTIN (EAN): 4026736483258
• Lieferantentyp: HERTH+BUSS ELPARTS (in Produktdaten als Teil der Switches-Serie angegeben)

Hinweis: Angegebene Spezifikationen beziehen sich auf standardtechnische Daten für diesen Kontakttyp. Prüfen Sie immer elektrische Daten und physische Maße gegen den aktuellen Montageort vor der endgültigen Installation.
