SCHALT WIPP KONTR GELB RUND

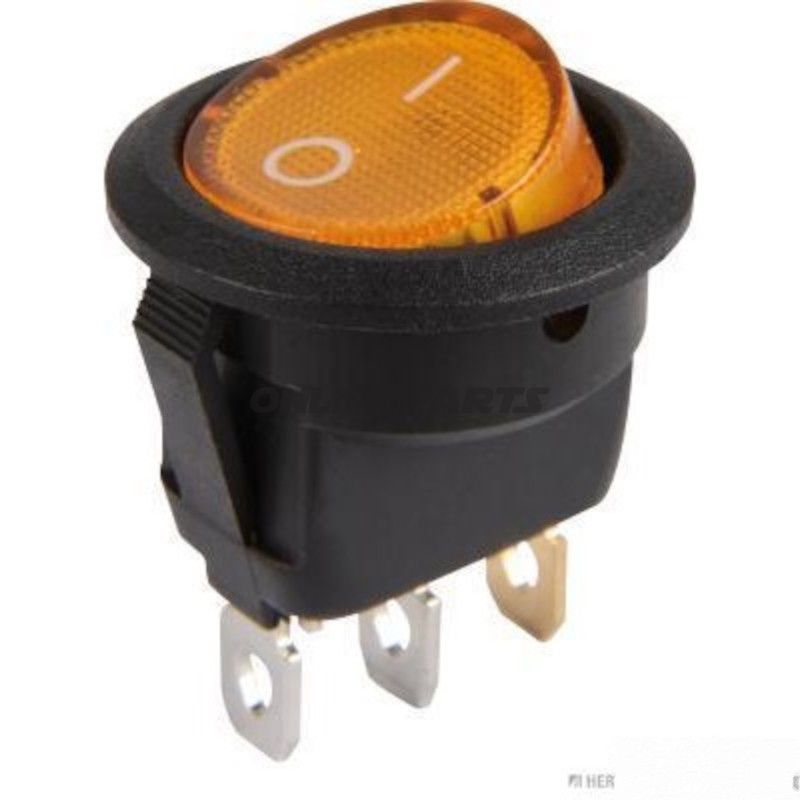

Runde gelbe Kippschalter-Variante (beleuchtet) zur Panelmontage — 20 mm

Dieser abgerundete, gelb beleuchtete Kippschalter (Latching) wird für elektrische Schaltungen in Fahrzeugen und Maschinen verwendet, bei denen eine einfache 0–1-Unterbrechung mit visueller Anzeige gewünscht ist. Das Produkt wird unter der MPN 145.11.42 geliefert und ist mit GTIN 4026736483241 registriert.

Funktion

• Kippschalter mit mechanischer Verriegelung (Latching) in Position 0–1 — also zwei feste Positionen (Ein/Aus).
• Beleuchtung integrierter in der Front des Schalters, sodass der Status auch in Dunkelheit oder lärmreichen Umgebungen visuell abgelesen werden kann.
• Aktivierung erfolgt durch Kippbewegung, was eine direkte und taktile Bedienung ermöglicht.
• Drei elektrische Anschlüsse (3-polig) ermöglichen eine einfache Kontaktsteuerung oder die Einbindung einer Indikatorleitung je nach Installation.

Material und elektrische Eigenschaften

• Die Steckverbindungen des Schalters sind für 3 x 4,8 mm Standardkabelklemmchen ausgelegt, eine gängige Größe in Fahrzeug- und Industrieinstallationen.
• Angeschlossene Belastbarkeit bei 12 V DC: 20 A. Dies zeigt an, dass der Schalter für typische Verbraucher wie Lampen, Relais-Spulen oder kleinere Heizelemente geeignet ist, vorausgesetzt korrekte Installation und Sicherung.
• Front- und Clipsmontage sind für Panelmontage ausgelegt mit maximaler Wandstärke bis 5 mm und einer Montageöffnung von 20 mm Durchmesser (runde Form).
• Farbe: Gelb — sorgt für eine sichtbare Schaltfläche und kann als Farbcodierung in Instrumententafeln dienen.

Montage und Mechanik

• Montageart: geklippt — der Schalter rastet in der Öffnung des Paneels, ohne zusätzliche Schraubmontage. Bitte korrekte Öffnung von 20 mm und maximale Paneelstärke 5 mm sicherstellen.
• Kipp-Aktivierung ermöglicht eine einfache Bewegung ohne komplexe Mechanismen; die Latching-Funktion stellt sicher, dass der Schalter in der gewählten Position bleibt, bis eine manuelle Änderung erfolgt.
• Ohne unnötige bewegliche Teile im Klemmkreis konzipiert, um Verdrehungsverschleiß bei wiederholtem Gebrauch zu minimieren.

Kompatibilität und Anwendungsbereiche

• Eignet sich für Motorräder, kleine Fahrzeuge, Werkzeuge und Paneele, in denen 12-V-Systeme verwendet werden.
• Verwenden Sie es zusammen mit标准 4,8 mm Kabelschuhen und passenden Sicherungen/Relais entsprechend Belastung und Installationsregeln.
• Da der Schalter 3-polig ist, kann er für einfache Ein/Aus-Funktionen oder dort verwendet werden, wo eine Indikator-/Lichtschaltung separat geführt wird.

Technische Vorteile (kurz)

• Kompakte runde Front von 20 mm, leicht in vorhandene Paneele zu integrieren.
• Beleuchtung für visuellen Status ohne zusätzliche Bauteile.
• Robuste 4,8 mm Anschlussnorm und 20 A bei 12 V für gängige Fahrzeuglastanforderungen.

Identifikation

Das Produkt ist mit der Herstellernummer (MPN) 145.11.42 und der globalen Handelsartikelnummer (GTIN) 4026736483241 gekennzeichnet. Diese Angaben können für Beschaffung, Ersatzteilbestellung und Validierung der Kompatibilität in Ersatzteil-Systemen verwendet werden.

Hinweise zur Installation

• Überprüfen Sie stets Kabelquerschnitt und Sicherungsauswahl in Bezug auf die 20 A-Beschriftung.
• Sorgen Sie für korrekte Kabelschuhe und feste Befestigung, um Wärmeentwicklung am Anschlusspunkt zu vermeiden.
• Wenn der Schalter in exponierten oder feuchten Umgebungen verwendet wird, prüfen Sie den Bedarf zusätzlicher Abdichtung rund um das Panel, da die geklippt Montage allein keine IP-Schutz gewährleisten muss.
