SCHALT KIPP KONTROL GN EIN/AUS

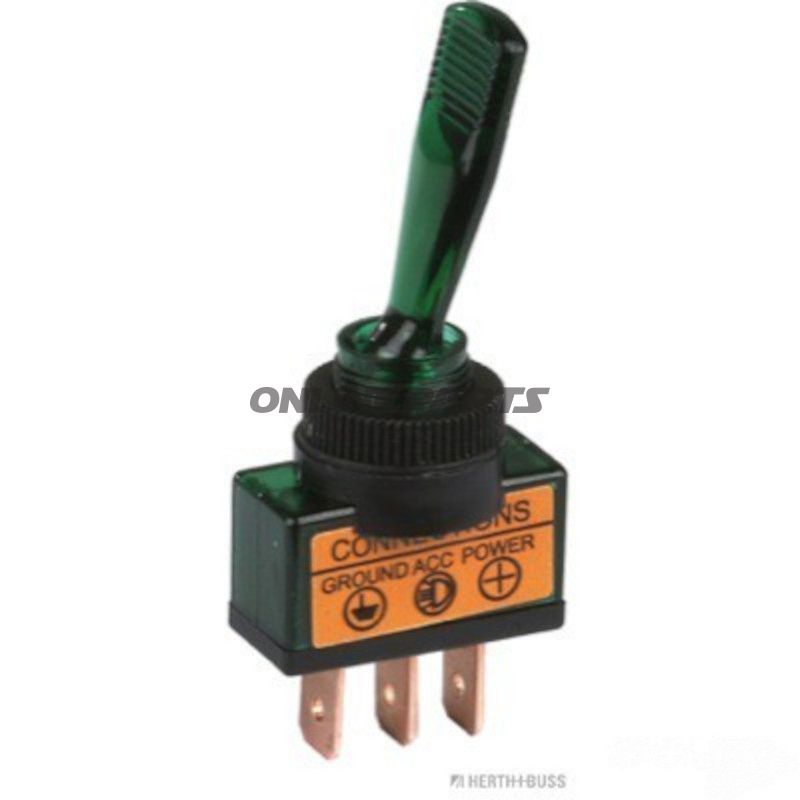

Schaltkontakt (grüne Anzeige) — Ein/Aus, Panelmontage 12 mm

Diese Schaltkontakt mit grünem Anzeigeleuchtmittel ist ein einfacher, mechanischer Ein/Aus-Schalter, geeignet für Instrumententafeln und elektrische Schaltungen an Motorrädern und anderem Fahrzeug. Das Modell wird unter der Artikelnummer (MPN) 145.10.42 geführt und ist mit der GTIN 4026736053475 registriert.

Funktion

• Zwei Positionen: 0 = aus, 1 = ein. Betätigung durch eine deutliche Schwenkbewegung.
• Eingebaute grüne Beleuchtung, die den Schalter im eingeschalteten Zustand anzeigt oder als Statusanzeige in der Paneelbaugruppe genutzt werden kann.
• Drei Anschlüsse (3-polig), die eine übliche Unterbrechung eines einzelnen Kreises oder Implementierung in einfachen Steuerkreisen erlauben.

Elektrische und mechanische Eigenschaften

• Belastbarkeit: 20 A bei 12 V und 5 A bei 24 V — relevant bei der Dimensionierung von Sicherungen und Belastungserwartungen.
• Anschlusstechnologie: Messer-/Klinge-Terminal, 3 x 6,3 mm, Standardmaße für viele Fahrzeuginstallationen.
• Montage: Panelmontage mit Montageloch Ø12 mm. Paneestärke bis zu 2 mm.
• Schaltbetätigung: mechanische Schaltfunktion (Schaltbetätigung) mit physischem Kontaktpunkt zur sicheren Trennung/Verbindung.

Materialauswahl und Haltbarkeit

• Gehäuse und Schaltfeld aus Hards Plastic, um die erforderliche Steifigkeit beim Betätigen zu gewährleisten und den inneren Kontaktaussetzer vor mechanischen Einflüssen zu schützen.
• Kontaktteile üblicherweise mit einer leitfähigen Metalllegierung beschichtet, für gute elektrische Leitfähigkeit und Widerstandsfähigkeit gegen Funkenbildung unter Last; dies reduziert Verschleiß und sorgt bei richtigen Arbeitsbedingungen für längere Lebensdauer.
• Messerkontakte sind für sichere Pressverbindungen oder schnelle Montagen mit Standardkabelschuhen für 6,3 mm Klingen dimensioniert.

Praktische Anwendung und Kompatibilität

• Geeignet für Instrumententafeln an Motorrädern, ATV, kleinen Maschinen und regelmäßig verwendeten elektrischen Installationen, bei denen ein einfaches Ein/Aus-Signal mit Anzeigeleuchte ausreichend ist.
• Benutzer sollten sicherstellen, dass die Belastung die angegebenen Stromgrenzen nicht überschreitet und passende Sicherungen verwenden, um sowohl den Kontakt als auch die angeschlossenen Kreisläufe zu schützen.
• Messerkontakte machen das Bauteil mit Standard-Kabelschuhen und Schnellverbindungen kompatibel, was den Austausch und Servicearbeiten im Feld erleichtert.

Installation und Montage

• Bohrmaß: Ø12 mm Panelloch. Wird in das Panel mit Mutter oder Sicherungsring je nach dem vom Anbieter gelieferten Montagematerial eingesetzt.
• Paneelstärke: bis zu 2 mm empfohlen für korrekte Befestigung und abdichtung gegen Bewegung.
• Elektrische Verbindung: Sicherstellen, dass passende Kabelschuhe für 6,3 mm Klingen verwendet werden und die Kabel korrekt befestigen, um lose Verbindungen durch Vibrationen zu vermeiden.

Identifikation

• MPN: 145.10.42 — verwenden Sie diese Nummer bei Ersatzteilanfragen oder beim Vergleich mit technischen Datenblättern.
• GTIN: 4026736053475 — globale Identifikator, nützlich für Lagerverwaltung und Logistik.

Der deutsche Bezeichner für eine entsprechende Einheit wird angegeben als "SCHALT KIPP KONTROL GN EIN/AUS". Technische Installateure und Mechaniker sollten Umweltfaktoren (Feuchtigkeit, Staub, Vibration) prüfen und eine korrekte Auslegung in Bezug auf elektrische Belastung vor der Montage sicherstellen.
