SCHALT KIPP KONTR GE EIN/AUS

Kippschalter (on/off) mit eingebautem orangefarbenem Indikatorleuchten – Panelmontage

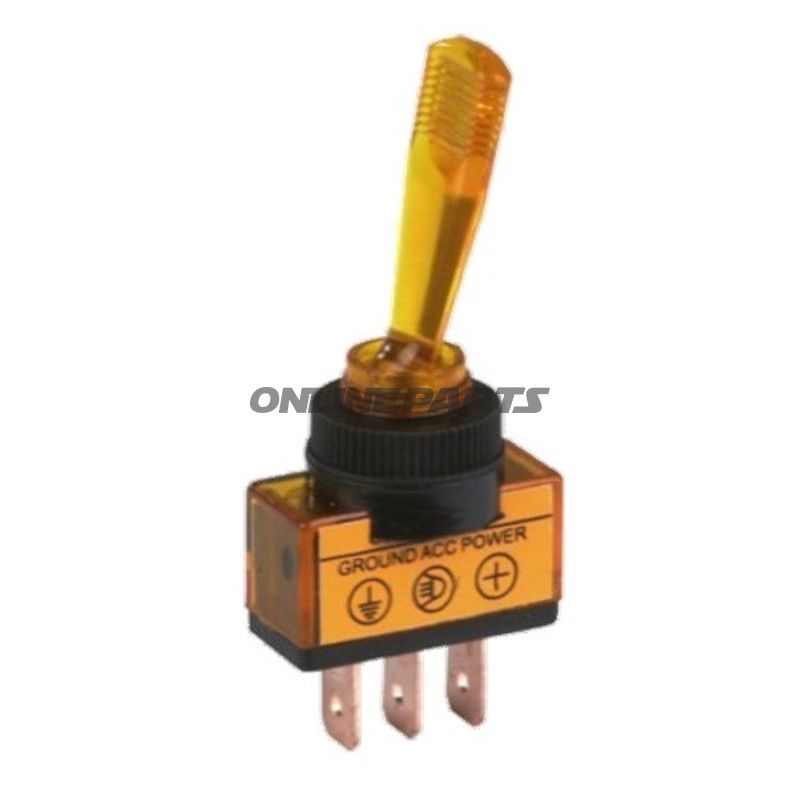

Dieser Kippschalter (on/off) von Herth + Buss ELPARTS, MPN 145.10.17 (GTIN 4026736053499), ist ein kompakter panelmontierter Ein-/Aus-Schalter mit integrierter orangefarbener Indikatorlampe. Er ist ausgelegt für den Einsatz in 12–24 V-Systemen und eignet sich für Anwendungen, bei denen eine einfache mechanische Kontaktbetätigung und visuelle Statusanzeige erforderlich ist — z. B. für zusätzliches Licht, Heizzubehör oder andere elektrische Kreisläufe an Motorrädern und kleineren Fahrzeugen.

Funktion

• Kippschalter mit zwei Positionen (0–1) für Ein/Aus-Funktion.
• Integrierte orangefarbene Indikatorlampe sichtbar am oberen Teil des Schalters zur visuellen Bestätigung der eingeschalteten Stellung.
• Die Verriegelungspositionen des Schalters geben deutliches mechanisches Feedback bei der Betätigung.

Elektrische Eigenschaften

• Ausgelegt für 20 A bei 12 V DC und 5 A bei 24 V DC – geeignet für typische Motorradbelastungen wie Lampen und kleine elektrische Verbraucher.
• Drei flache Stecker (3 × 6,3 mm) für Strombahnen und Indikatorleitung — standardisiertes Steckdesign erleichtert den Anschluss bei Austausch oder Reparatur.

Materialien und Bauweise

• Gehäuse und Kontaktelektrik sind für Panelmontage ausgelegt mit Installationsdurchmesser 11,7 mm und Montageoptionen in Plattenabstand bis zu 2 mm. Die Materialwahl fokussiert auf mechanische Haltbarkeit und elektrische Sicherheit unter normalen Betriebsbedingungen.
• Flache Metallstecker gewährleisten guten elektrischen Kontakt; die Lampenkappe besteht aus transparent/orangefarbenem Kunststoff für optimale Sichtbarkeit.

Mechanische Maße und Montage

• Panelöffnung: Ø 11,7 mm.
• Panelstärke: bis zu 2 mm empfohlen.
• Oberflächenmontiert mit Verriegelungsposition 0–1; Montagesprinzip erfordert Zugriff von der Front durch Einpressen in vorgebohrtes Loch.

Kompatibilität und Anwendung

• Eignet sich für elektrische Kreisläufe in Motorrädern, ATVs und anderen Kleinfahrzeugen, bei denen eine einfache Ein/Aus-Bedienung mit visueller Statusanzeige erforderlich ist.
• Kann durch entsprechende Kippschalter mit 6,3 mm Flachsteckern und gleichem Installationsdurchmesser ersetzt werden; überprüfen Sie immer die Stromanforderungen im bestehenden Kreis vor dem Austausch.

Sicherheits- und Installationshinweise

• Für korrekte Absicherung im Kreis entsprechend der maximalen Stromstärke (20 A bei 12 V) sorgen. Bei höheren Belastungen Schalter nicht ohne passenden Relais oder Verstärkung verwenden.
• Trockenheits- und vibrationsarme Einbaubedingungen empfohlen; in sehr feuchten oder korrosiven Umgebungen zusätzlichen Schutz verwenden.
• Überprüfen Sie Polarverbindungen und Isolierung nach der Montage. Strom darf erst nach korrekter Befestigung im Panel angeschlossen werden.

Identifikation

Das Produkt wird unter der Artikelnummer (MPN) 145.10.17 hergestellt und kann über GTIN 4026736053499 zurückverfolgt werden. Die gängige Bezeichnung lautet Kippschalter GE on/off (im Deutschen manchmal als "Schalt Kippe Kontr GE ein/aus" angegeben).
