Druckknopf-Kontakt für Schraubklemmen, 22,5 mm Installationsloch — ein/aus, Rückstellfunktion

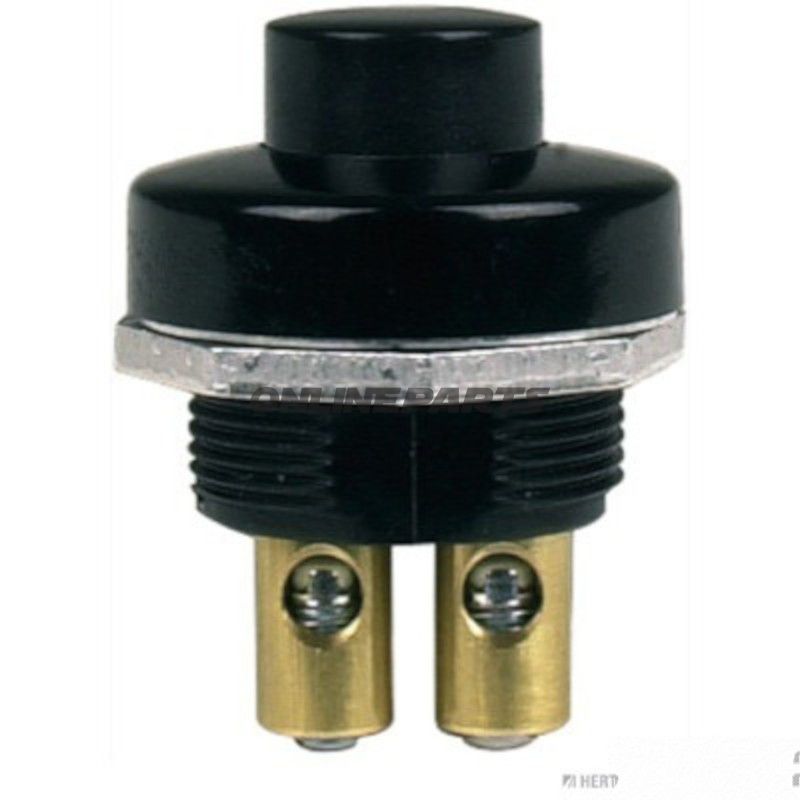

Dieser Druckknopfkontakt (MPN 145.11.62, GTIN 4026736051105) ist ein panelmontierter Ein/Aus-Kontakt mit Rückstellfunktion (Spring-Back), der für die Montage in ein 22,5 mm Bohrloch konzipiert ist. Das Produkt wird typischerweise als An/Aus-Kontakt auf Armaturenbrettern, Schalttafeln oder Montagescheiben verwendet, wo eine robuste, einfache Betätigung und Schraubklemmen zur Drahtanschluss bevorzugt werden.
Funktion
- Betätigungstyp: Druckknopf mit Rückstellfunktion (Momentankontakt — kehrt nach Betätigung in die Ausgangsposition zurück).
- Schaltfunktion: Ein/Aus-Kontakt (Momentkontakt bei Druck).
- Anwendungsbereiche: Bedientafeln, Steuereinheiten, Not-Aus-Funktionen, bei denen ein Momentansignal gewünscht ist, oder als manueller Impulsgeber.
Elektrische und mechanische Eigenschaften
- Anschluss-Technologie: 2 x M5-Schraubklemmen, geeignet für solide Leiter oder Ring-/Kabelschuhe unter der Schraube.
- Belastbarkeit: 16 A bei 12 V DC und 10 A bei 24 V DC — gibt die kontinuierliche Strombelastbarkeit unter normalen Bedingungen an.
- Kontaktmaterial: silberbeschichtete Kontakte, die geringe Kontaktwiderstände und bessere Verschleiß- sowie Korrosionsbeständigkeit im Vergleich zu unbeschichteten Kontakten bieten.
- Installationsdurchmesser: 22,5 mm. Paneletiefe: bis zu 5 mm.
- Steckdesign: Schraubkontakt, was eine einfache Verbindung mit Kabelschuhen oder abisolierten Enden ermöglicht und vibrationssicher macht.
Materialauswahl und Haltbarkeit
- Kontaktbeschichtung: Silber, ausgewählt für gute Leitfähigkeit und zuverlässigen Kontakt unter wechselnden Lasten; Silber reduziert Oxidation im Vergleich zu unbeschichteten Kontakten.
- Gehäuse und Rahmen: aus Materialien gefertigt, geeignet für Panelmontage mit enger Toleranzsteuerung bei 22,5 mm Öffnung. Materialwahl ist optimiert für mechanischen Verschleiß durch wiederholtes Drücken und für typische Werkstatt-/Fahrzeugumgebungen.
- Schraubklemmen: aus Metall gefertigt mit ausreichender mechanischer Festigkeit für wiederholte Montage und Demontage von Leitungen ohne unbeabsichtigtes Spiel.
Praktische Überlegungen bei der Montage
- Für eine korrekte Bohrung von 22,5 mm und eine maximale Paneletiefe von 5 mm sorgen, um eine ordnungsgemäße Befestigung und Dichtung sicherzustellen.
- Verwenden Sie passende Ring- oder Gabelklemmen für M5-Schraubverbindungen, um vibrationssicheren Klemmkontakt zu erreichen.
- Überprüfen Sie die Stromanforderungen im Schaltkreis, da die maximale Belastung 16 A bei 12 V und 10 A bei 24 V beträgt; überschreiten Sie diese Werte nicht, um schnelleren Verschleiß oder Überhitzung zu vermeiden.
Kompatibilität und Identifikation
- Das Produkt ist mit der Herstellernummer/Teilenummer MPN 145.11.62 und GTIN 4026736051105 gekennzeichnet, was beim Einkauf oder bei Ersatzteil- und Dokumentationsrecherchen verwendet werden kann.
- Passt zu Standard-22,5 mm Paneeleigenschaften und kann andere momentane Druckknöpfe mit demselben Montagemal und elektrischen Spezifikationen ersetzen, sofern Anschluss- und Lastanforderungen übereinstimmen.
Anwendungsbezogene Vorteile
- Silberkontakte erhöhen die Zuverlässigkeit in Anwendungen mit wiederholten Kontaktzyklen.
- Schraubverbindungen bieten eine robuste, vibrationsfeste Verbindung, geeignet für Fahrzeuge und Maschinen.
- Standardpaneelmaße und Paneetiefe erleichtern die Integration in bestehende Einbauten oder neue Steuerpanels.
Das Produkt ist in der Katalogbeschreibung als "KONTAKT DRUCKKNOPF MQ SCHRAUBKONTAKT ALTEN 1452770" angegeben und entspricht der technischen Bezeichnung für einen momentanen Druckknopf mit Schraubklemmen (entsprechend der deutschen Bezeichnung "SCHALT DRUCKKNOPF MQ SCHRAUBKONT"). Verwenden Sie MPN 145.11.62 oder GTIN 4026736051105 bei der Bestellung für eine eindeutige Identifikation.
