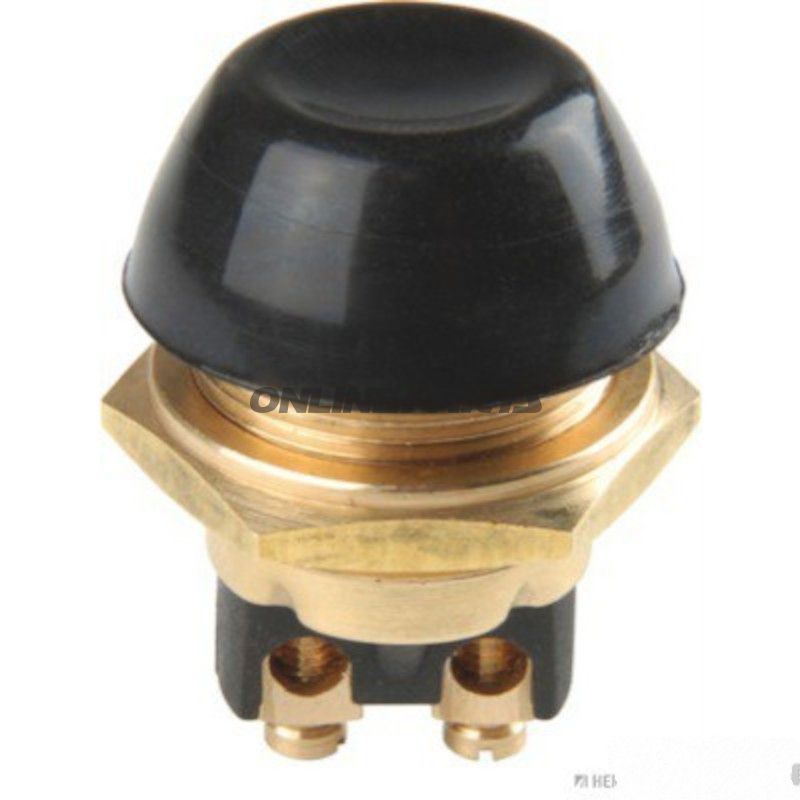

Druckknopf MQ, salzwasserbeständig – universeller Druckkontakt für den Einsatz in feuchter Umgebung
Beschreibung und Funktion
Dieser Druckknopf (MPN: 145.10.40, GTIN: 4026736051174) ist ein salzwasserbeständiger Druckkontakt, der für Anwendungen gedacht ist, bei denen Korrosionsbeständigkeit und Spritzschutz erforderlich sind. Er funktioniert als mechanischer druckaktivierter Kontakt mit Schaltfunktionen zum Ein- und Ausschalten sowie Starten und eignet sich unter anderem für Scheibenwischer, Signalanlagen, Nebelscheinwerfer, Bremslichtkontakte und Fensterregler. Der Druckknopf verfügt über integrierten Spritzschutz, der die Kontakte vor direktem Wasserspritz schützt.
Materialien und Aufbau
Metallteile bestehen aus Messing, was eine bessere Korrosionsbeständigkeit im Vergleich zu gewöhnlichen Eisenlegierungen in marinen oder salzhaltigen Umgebungen bietet. Die Kontaktpunkte sind silberbeschichtet, um gute elektrische Leitfähigkeit und eine zuverlässige Kontaktübertragung sicherzustellen. Abdichtung und Gehäuse entsprechen IP54, was Schutz gegen Staub in schädlicher Menge und Schutz gegen Spritzwasser aus allen Richtungen bedeutet.
- Gehäuseklasse: IP54 – Spritzwasserschutz
- Material: Messing (Metallteile), silberbeschichtete Kontakte
- Schutzelement: Spritzschutzhaube
- Montage: Oberflächenmontage mit Sechskantmutter
- Montage-Dauerndurchmesser: Installationsdurchmesser 22 mm, maximale Paneledicke 9 mm
Elektrische Spezifikationen
Der Druckknopf ist für Niederspannungsanwendungen in Fahrzeugen und Maschinen ausgelegt:
- Spannungsbereich: 6–32 V DC
- Belastbarkeit bei 12 V: 15 A
- Belastbarkeit bei 24 V: 10 A
- Strombezogene Kennzeichnung: angegeben als 250 V (typische Referenzspannung für Kontaktklassifikation)
- Schaltfunktionen: Möglichkeit zum Ein-/Aus-Schalten und Start; Standard-Druckknopf-Betätigung
- Anschlusstechnik: Schraubklemmen (angegeben als "2 m3 S" in den Fertigungsdaten)
Montage und mechanische Daten
Das Produkt wird für Panelmontage mit Sechskantmutter geliefert und ist für die Oberflächenmontage ausgelegt. Bohrloch für Montage beträgt 22 mm. Maximale Paneledicke bei korrektem Anziehen beträgt 9 mm. Die mechanische Feder ist auf wiederholte Aktivierungen ausgelegt, wodurch der Kontakt sich gut für eine übliche Bedienung im Fahrerhaus und auf Instrumententafeln eignet.
Kompatibilität und Ersatzteilreferenzen
Dieser Druckknopf kann als Austausch- oder Vergleichsteil für eine Reihe von OE-Nummern in landwirtschaftlichen Maschinen, Nutzfahrzeugen und Pkw verwendet werden. Zu den genannten Referenzen gehören DAF 866289, Ford V77G11523AA, Mercedes A0015457411 / A0025459814 sowie John Deere AL25051 / A29695 und Volvo 30635061. Die Referenzen dienen zu Vergleichszwecken und können bei der Identifikation in Ersatzteillisten helfen.
Anwendungsbereiche
- Witterungsgeprüfte Fahrzeuge und Geräte, bei denen Salzwasserspritzern vorkommen
- Wischer- und Beleuchtungssysteme
- Signalisierungs- und Sicherheitsanordnungen
- Agrar- und Baumaschinen sowie maritime Installationen mit moderatem Wasserspritz
Praktische Hinweise
Die IP54-Klassifizierung und das Material reduzieren das Risiko korrosionsbedingter Fehler, aber vollständiges Eintauchen oder dauerhafte Exposition gegenüber starkem Salzwasser erfordern weiterhin spezialisierte Produkte mit höherer IP-Klasse. Prüfen Sie die elektrische Belastung gegen die Sicherungen des Systems und Leitungsquerschnitte bei der Installation und sorgen Sie für ein korrektes Anziehen der Sechskantmutter, um die angegebene Paneletäuschung zu erreichen.
Identifikation
Die Herstellersteckennummer des Produkts (MPN) ist 145.10.40 und die GTIN ist 4026736051174. Markenangaben sind in den verfügbaren Daten nicht spezifiziert; MPN und GTIN können für eine eindeutige Identifikation bei Bestellung oder Abfrage in Ersatzteilkatalogen verwendet werden.
