Schalldämpfer Schelle M8x48mmalternative: 3784261

Schalldämmende Auspuffschelle M8 x 48 mm für Durchführung und Befestigung

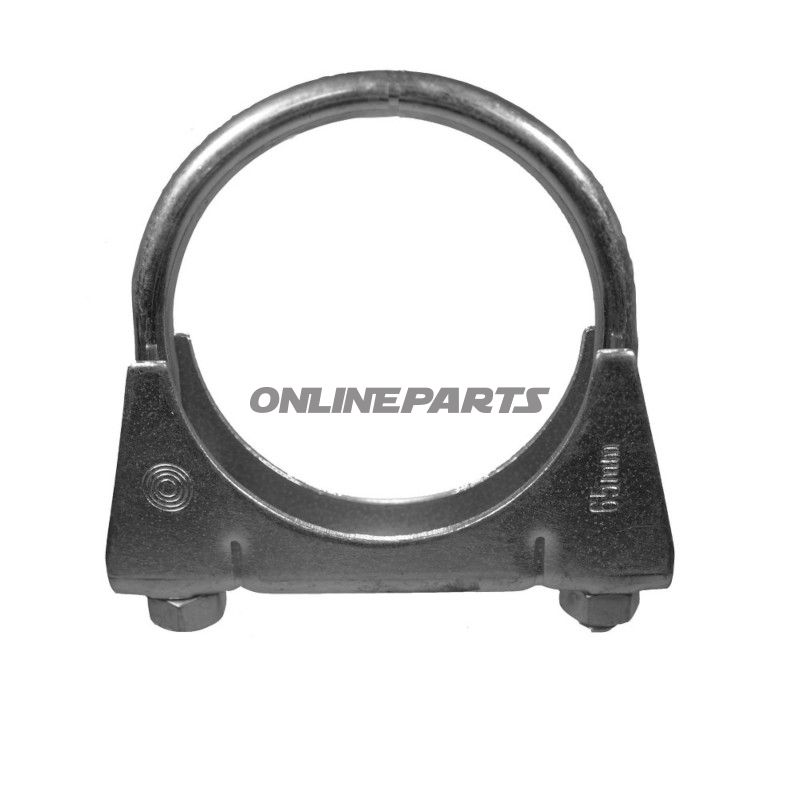

Produktübersicht: Diese schalldämmende Schelle von HJS (MPN: 378.40.71, GTIN: 4012588043818) ist zum Befestigen runder Bauteile mit einem eng umlaufenden Umfang von 48,0 mm ausgelegt. Sie wird hauptsächlich in Abgassystemen eingesetzt, wo sowohl mechanische Festlegung als auch Dämpfung von Vibrationen/Schall erforderlich ist.

Funktion und Anwendung:

• Die Schelle umschließt eine Komponente mit einem Innendurchmesser von 48,0 mm und gewährleistet eine mechanische Verriegelung zwischen zwei zusammengesetzten Rohren oder Bauteilen.
• Die schalldämmende Eigenschaft resultiert aus dem Schellendesign in Kombination mit einer Dichtung um den Umfang, wodurch übertragenes Geräusch und Vibrationen in der Abgaslinie reduziert werden.
• Die Funktionalität wurde durch ein empfohlenes maximales Anzugsmoment von 20 Nm verifiziert, das eine korrekte Klemmkraft ohne Überlastung sicherstellt.

Material und Bauweise:

• Material: Stahl. Die Stahlauswahl bietet notwendige Festigkeit und Temperaturbeständigkeit in Abgasanwendungen.
• Die Konstruktion verwendet standardisierte Gewindegröße M8, was eine einfache Montage mit gängigem Werkzeug ermöglicht.
• Oberflächenbehandlung hängt von HJS' Produktionsserie ab; Stahl gewährleistet jedoch eine robuste Verbindung unter normalen Betriebsbedingungen für Pkw und leichte Nutzfahrzeuge.

Technische Daten (Zusammenfassung):

• Typ: Auspuffschelle (PKW/leichtes Nutzfahrzeug)
• Innendurchmesser/Dichtumfang: 48,0 mm
• Klemmregion: 48–48 mm
• Gewinde: M8
• Material: Stahl
• Empfohlenes maximales Anzugsmoment: 20 Nm

Kompatibilität und anwendungstechnische Überlegungen:

• Die Schelle ist für runde Profile mit dem angegebenen umlaufenden Umfang vorgesehen; Maße vorhandener Rohre oder Bauteile vor der Montage überprüfen.
• Aufgrund der festen Dimension (48,0 mm) ist die Schelle nicht für deutlich variierende Durchmesser geeignet, ohne passende Dichtungen oder Adapter hinzuzufügen.
• Beim Montieren sollte das Anzugsdrehmoment von maximal 20 Nm eingehalten werden, um Dichtung und Materialintegrität zu bewahren.

Marke und Identifikation: Das Produkt stammt von HJS und kann anhand der Herstellernummer (MPN) 378.40.71 und GTIN 4012588043818 identifiziert werden. Diese Nummern werden typischerweise bei Bestellungen oder beim Vergleich mit Teilenlisten verwendet.

Montagehinweise für Monteure:

• Reinigen Sie Kontaktflächen vor der Montage, um eine gleichmäßige Abdichtung sicherzustellen.
• Verwenden Sie einen Drehmomentschlüssel und stellen Sie ihn auf maximal 20 Nm ein, um übermäßigen Druck auf die Schellenteile zu vermeiden.
• Prüfen Sie nach dem Anziehen die sichtbare Passform und kontrollieren Sie nach kurzer Betriebsdauer erneut, um sicherzustellen, dass die Verbindung Abdichtung und Position hält.

Hinweise: Die Informationen stammen aus den Produktdaten von HJS. Die in der Quelle genannte Dichtungseinheit ist hier ausgelassen, um Missverständnisse bezüglich der gelieferten Mengen beim Kauf zu vermeiden.
