Saugarm 115 mm zum Heben und Halten von nahezu ebenen Werkstücken

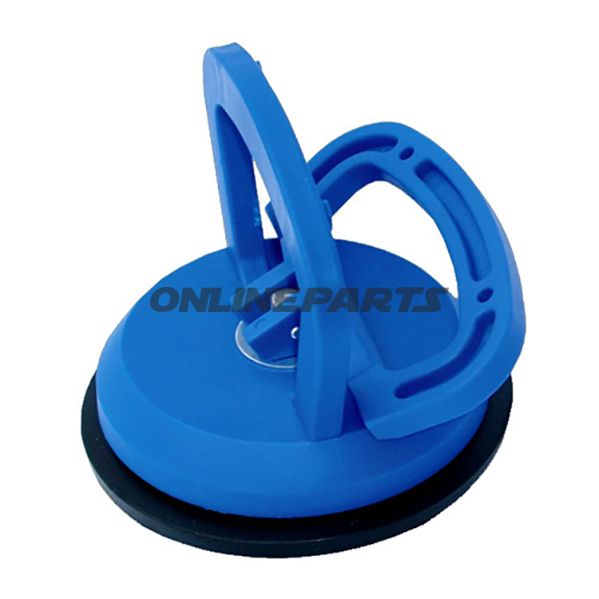

Dieser Saugarm (GTIN: 4037374002558, MPN: 624.03.52) ist ein manueller Saugnapf mit 115 mm Pad, vorgesehen für Werkstätten und Transportaufgaben, bei denen nahezu ebene Oberflächen gehandhabt werden. Das Design legt Wert auf Einfachheit und Betriebssicherheit bei kurzzeitigen Hebe- und Verlegevorgängen.
Funktion
Saugprinzip: Ein einzelner Saugnapf erzeugt ein Vakuum gegen das Untergrundmaterial, sodass das Werkstück gehoben oder gehalten werden kann. Dieses Modell ist eine „Easy-Siphon“ mit Schnellverschlusshebel (Quick-Release), wodurch das Vakuum schnell hergestellt und gelöst werden kann, ohne zusätzliches Werkzeug zu benötigen.
Anwendungsbereiche: Geeignet für Karosseriearbeiten, Glashandling, Blechteile oder andere nahezu ebene Komponenten, bei denen eine temporäre und mobile Fixierung erforderlich ist. Nicht geeignet für poröse, stark unebene oder feuchte Oberflächen, bei denen eine dichte Abdichtung nicht aufrechterhalten werden kann.
Technische Daten und Kapazität
- Pad-Durchmesser: 115 mm
- Max. Tragkraft: Ca. 40 kg (theoretische Maximalleistung unter idealen Bedingungen)
- Empfohlene Arbeitslast: Etwa 25 kg für sicheren und wiederholten Einsatz unter normalen Bedingungen
- MPN: 624.03.52
- GTIN: 4037374002558
Materialwahl und Eigenschaften
Das Pad besteht aus elastischem Gummi oder einer synthetischen Gummimischung, gewählt, um eine gute Abdichtung gegen glatte, nicht-poröse Oberflächen zu gewährleisten. Die Elastizität des Gummis bedeutet, dass es sich an kleine Unebenheiten anpasst und ein Vakuum erreicht, ohne die Oberfläche bei korrekter Anwendung zu beschädigen.
Der Griff und eventuell vorhandene weitere Metallteile sind aus Edelstahl oder beschichtetem Stahl gefertigt, um die Korrosionsbeständigkeit in Werkstattumgebungen zu verbessern. Die Quick-Release-Mechanik ist mechanisch und einfach aufgebaut, wodurch das Fehlerpotenzial im Vergleich zu komplexen pneumatisch- oder elektrisch angetriebenen Systemen reduziert wird.
Praktische Hinweise zur Anwendung
- Überprüfen Sie die Oberfläche auf Schmutz, Öl oder lose Partikel vor dem Aufsetzen, um eine korrekte Abdichtung zu gewährleisten.
- Stellen Sie sicher, dass das Pad intakt und rissfrei ist; abgenutztes Gummi reduziert die Hebefähigkeit erheblich.
- Verwenden Sie die empfohlene Arbeitslast (etwa 25 kg) als Richtwert bei Routinearbeiten, um Sicherheitsmargen einzuhalten.
- Nicht vorgesehen für kontinuierliches Tragen schwererer Werkstücke nahe der angegebenen maximalen Tragkraft.
Kompatibilität und Einschränkungen
Das Produkt eignet sich für die meisten harten, ebenen Materialien wie Metallbleche, Glas und glatte Verbundwerkstoffoberflächen. Es ist weniger geeignet für verfugte, poröse oder stark strukturierte Materialien, bei denen ein Vakuum nicht aufrechterhalten werden kann. Wenn das Werkstück eine Krümmung oder Profilierung aufweist, kann die Kontaktfläche des Pads verringert werden und damit die Hebekapazität vermindert werden.
Zusammenfassung
Dieser Saugarm mit 115 mm Pad (MPN 624.03.52, GTIN 4037374002558) ist eine einfache, mechanische Lösung zur temporären Fixierung und Handhabung nahezu ebener Werkstücke. Materialwahl und Konstruktion sind auf Werkstattgebrauch ausgelegt, mit Fokus auf einfache Bedienung durch den Quick-Release-Griff und Robustheit im täglichen Einsatz.
