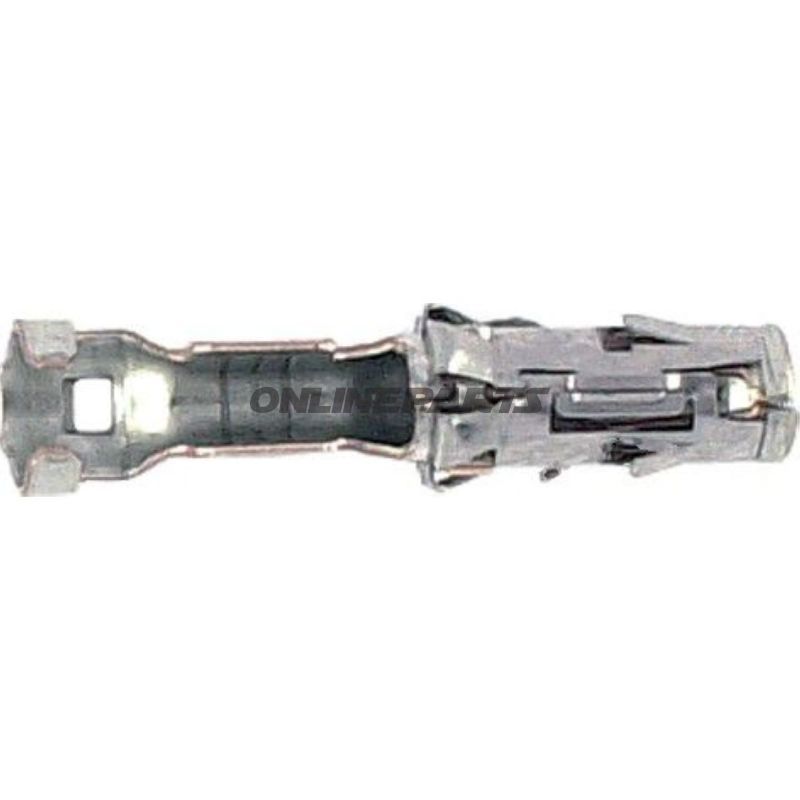

Rundstikhus (weiblicher Kontakt) 2,5 mm für Leiterquerschnitt 1,0–2,5 mm²
Produktübersicht: Dieses Rundstikhus (weiblicher Kontakt) mit MPN 158.47.96 und GTIN 4026736011109 ist ein unisolierter Crimp-Kontakt, der für Rundstiftsverbindungen mit einem Durchmesser von 2,5 mm ausgelegt ist. Die Komponente ist kompatibel mit AMP/Tyco RK 2,5 Systemen und wird zusammen mit passenden ELA-Steckteilen verwendet, wo eine einfache einpolige elektrische Verbindung gewünscht wird.
- MPN: 158.47.96
- GTIN: 4026736011109
- Typ: Weiblicher Rundstifthalter / Rundstikhus (Bullet Connector Female)
Funktion: Der Rundstikhus ist ausgelegt, um einen runden männlichen Stift aufzunehmen und eine mechanische sowie elektrische Verbindung durch Crimpen am abisolierten Leiterende zu schaffen. Das Produkt ist für Crimpverbindungen (nicht gelötet) konzipiert und eignet sich für Anwendungen, bei denen ein schneller Zu- und Abbau sowie eine solide elektrische Verbindung nötig sind, z. B. in Leitungsnetzen, Reparaturen oder Prototypen an Fahrzeugen und Geräten.
Materialwahl und Eigenschaften: Die Metallteile des Kontakts sind aus einem geeigneten leitenden Material mit einer Oberfläche, die auf elektrische Kontaktfähigkeit und Verschleißfestigkeit optimiert ist. Das Gehäuse ist nicht isoliert, was bedeutet, dass keine integrierte plastische Isolierung oder Schrumpfschläuche am Produkt vorhanden sind. Das Design fokussiert sich auf eine einfache Crimp-Mekanik-Verbindung ohne zusätzliche Isolationsschicht.
Technische Spezifikationen:
- Geeignet für Leiterquerschnitt: 1,0–2,5 mm²
- Außendurchmesser (Stecker): 2,5 mm
- Anzahl der Pole: 1 (Einpol)
- Geeignet für: AMP/Tyco RK 2,5 kompatible männliche Stifte
- Löten: Nicht für Lötverbindungen vorgesehen
- Isolierung: Nicht isoliert
- Schrumpfen: Nicht enthalten
Anwendungsbereich und Kompatibilität: Der Rundstikhus richtet sich an Anwendungen in elektrischen Verbindungen, bei denen AMP/Tyco RK 2,5-Standards verwendet werden und ein runder 2,5 mm männlicher Stift eingesetzt wird. Er eignet sich zur Reparatur vorhandener Kabelkanäle, Anschlussstellen an Motorrädern, Autos und anderem Fahrzeugequipment sowie zu industriellen Anwendungen, bei denen eine einfache, austauschbare Verbindungsverhalten gewünscht wird.
Montage und Montageanleitung (Kurz): Leiter auf die richtige Länge zuschneiden, das Ende abisolieren und den Leiter in den Crimpabschnitt des Kontakts einsetzen. Verwenden Sie eine passende Crimpzange, die für den angegebenen Querschnitt (1,0–2,5 mm²) geeignet ist, um mechanische Stabilität und guten elektrischen Kontakt zu erreichen. Da das Produkt unisoliert ist, sollte nach der Montage eine korrekte mechanische Befestigung sichergestellt und gegebenenfalls eine äußere Isolierung (z. B. Schrumpfschlauch) hinzugefügt werden, um Kurzschlüsse in dichten Kabelbündeln zu vermeiden.
Verpackung und Lieferung: Die Angabe zur Karton-Einheit (50) in der Lieferantenbeschreibung beschreibt typischerweise die Versand-Einheit und kann im Einzelhandel variieren; wenden Sie sich an den Händler, um die spezifische Verpackungsgröße bei Einzelkauf zu erfahren.
Weitere technische Daten:
| Typ | Bullet Connector Female |
| Passt zu | 2,5 mm / AMP Tyco |
| Querschnitt Minimum | 1,0 mm² |
| Querschnitt Maximum | 2,5 mm² |
| Löten | Nein |
| Isoliert | Nein |
| Schrumpfen | Nein |
| Pole | 1 |
Wenn Sie Details zur Oberflächenbehandlung, Materialspezifikation (z. B. Messing/Nickel) oder Anforderungen an Crimp-Werkzeuge benötigen, geben Sie bitte Ihren Anwendungsbereich an, damit gezielte Dokumentationen oder Empfehlungen bereitgestellt werden können.
