Rundstecker 1.5-2.53.5 Mminhalt 50 Stück

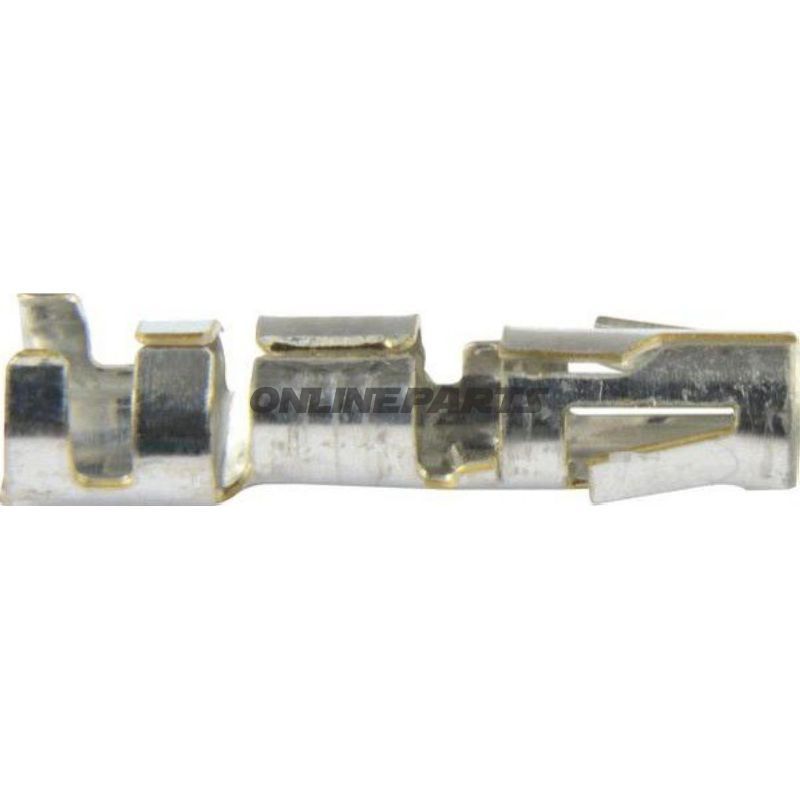

Rundstecker (Buchse) 3,5 mm für Leiterquerschnitt 1,5–2,5 mm²

Beschreibung und Funktion:
Dieser Rundstecker (Buchse) ist ein kreisförmiger Crimp-Kontakt zum Verbinden von Aderleitern mit Querschnitten von 1,5 bis 2,5 mm². Die innere Kontaktfläche des Steckers ist auf einen Durchmesser von 3,5 mm ausgeführt und ist dafür ausgelegt, die entsprechende Stift-Kupplung aufzunehmen. Der Kontakt wird typischerweise in elektrischen Installationen von Fahrzeugen und in industriellen Stecksystemen verwendet, unter anderem kompatibel mit AMP/Tyco Mate-N-Lok-Typen und GHW RAM-Varianten sowie mit bestimmten werksseitig montierten Steckern in Fahrzeugen wie MAN.

Materialien und Eigenschaften:

• Kontaktform: Rund, einpolige Buchse (Bullet connector, female).
• Querschnitt: Geeignet für installierte Leiter von 1,5 mm² bis 2,5 mm².
• Innendurchmesser: Ca. 3,5 mm, angepasst an Standard-Stiftkontakte mit demselben Maß.
• Anschlusstyp: Crimp, nicht zum Löten vorgesehen — es gibt keine Lötfläche.
• Isolierung: Der Kontakt ist ungekleidet; falls Isolierung oder mechanischer Schutz erforderlich ist, sollten nach der Montage geeignete Schrumpfschläuche oder Isolierhülsen verwendet werden.
• Wärmeschrumpfung: Keine integrierte Wärmeschrumpfung.

Kompatibilität und Anwendungsbereiche:
Der Kontakt eignet sich für einpolige Verbindungen in Fahrzeuginstallationen und elektrischen Schaltkreisen, in denen eine robuste kreisförmige Verbindung mit hoher mechanischer Festigkeit erforderlich ist. Er passt zu Systemen und Steckfamilien, die einen 3,5 mm Rundkontakt verwenden, einschließlich AMP/Tyco Mate-N-Lok-Interfaces und GHW RAM-ähnlichen Lösungen sowie werkseitigen Steckern z. B. in MAN-Fahrzeugen.

Technische Hinweise:

• Anzahl der Pole: 1 (einpolig).
• Geeignet für Kabel im Bereich 1,5–2,5 mm²; korrekte Crimpmethode und -werkzeuge einhalten, um elektrischen und mechanischen Kontakt sicherzustellen.
• Es gibt keine integrierte Isolierung oder Wärmeschrumpfung; diese werden bei Bedarf extern hinzugefügt.
• Das Produkt ist eine Buchse (female bullet connector) und ist dafür vorgesehen, mit entsprechendem Stiftkontakt (male bullet) gepaart zu werden.

Verpackung und Identifikation:
Die Hersteller-Teilenummer (MPN) des Produkts ist 158.82.50. Die GTIN/Artikelnummer ist 4026736010690, welche zur Recherche in Ersatzteil-Datenbanken und bei Bestellungen zur eindeutigen Identifikation verwendet werden kann. Angaben zur Marke (Brand) waren in den verfügbaren Daten nicht angegeben.

Montage und Handhabungsempfehlungen:

• Verwenden Sie ein korrekt dimensioniertes Crimpwerkzeug und passende Crimpaufsätze für 1,5–2,5 mm², um lockere Kontakte oder Beschädigungen der Ader zu vermeiden.
• Nach dem Crimpen wird bei Vibrationen oder Feuchteeinwirkung ein Zugentlastungsstück oder äußeres Schutzmittel (z. B. Schrumpfschlauch) empfohlen.
• Prüfen Sie die Passform zur vorgesehenen Stiftkupplung (3,5 mm) vor der endgültigen Montage, um einen guten elektrischen Kontakt sicherzustellen.

Technische Daten (kurz):

MPN 158.82.50 | GTIN 4026736010690
