Rundstecker 1.5-2.5 5 Mm Jmppackung 5St Alternative: 1580822/805

Rundstecker (männlich) 5,0 mm für Leiter 1,5–2,5 mm² — isoliert, JMP (Packung)

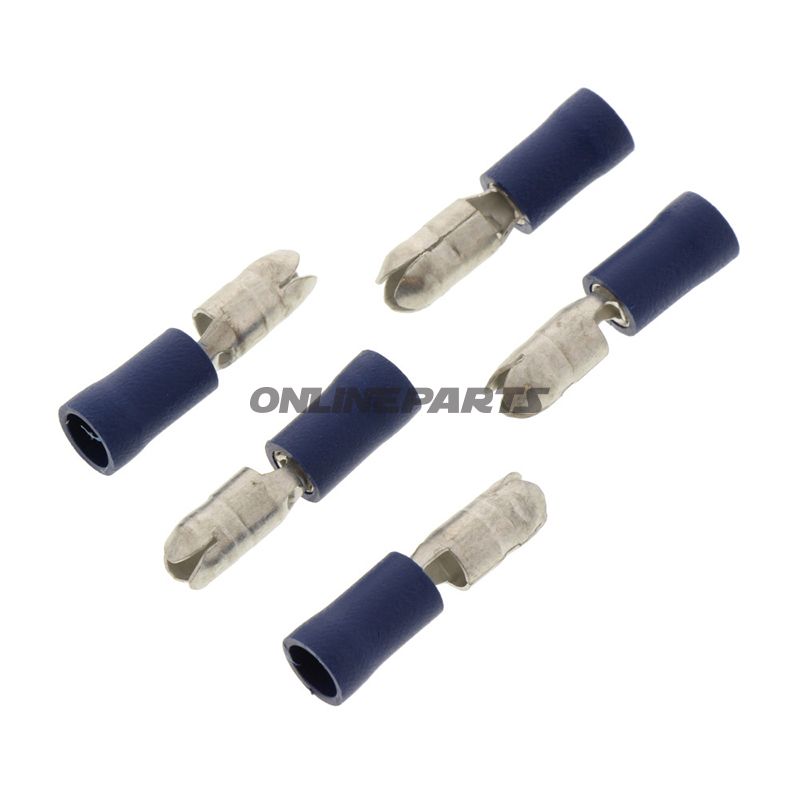

Dieses Produkt ist ein isolierter Rundstecker (männlich/Bullet-Connector) von JMP mit einem Kontaktdurchmesser von 5,0 mm, vorgesehen für Leiter im Querschnitt 1,5–2,5 mm². Die MPN des Produkts ist 158.06.36 und es wird unter der Marke JMP vertrieben. GTIN/Artikelnummer zur Referenz ist 4043981278347.

Funktion

Der Rundstecker wird für eine einfache, abnehmbare Elektroverbindung zwischen Leiter oder zwischen Kabel und entsprechendem weiblichen Stecker verwendet. Die runde Kontaktform sorgt für eine konzentrische Kontaktfläche, die eine gute elektrische Verbindung bei radialer Beanspruchung und Vibration gewährleistet und typischerweise in Fahrzeugen, Maschinen und motorisierten Fahrzeugen eingesetzt wird, wo schnelle An-/Abkopplung und mechanische Belastbarkeit wichtig sind.

Materialien und Bauweise

• Kontaktstift: Metallischer Leiter (typisch zinn- oder nickelsilberbeschichtete Kupferlegierung) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit. Beschichtung verbessert die Beständigkeit gegen Oxidation und sorgt für niedrige Kontaktwiderstände.
• Isolierung: Farbiger Kunststoff (blau) zur Angabe des Leiterbereichs 1,5–2,5 mm². Das Kunststoffmaterial ist um das Kontaktende herum formgegossen, um eine mechanische Entlastung der Kabelanschlussstelle und elektrische Isolation zu gewährleisten.
• Schweissen/Löten: Das Produkt ist für Crimp-Verbindungen ausgelegt; es wird empfohlen, ein korrektes Crimp-Werkzeug zu verwenden, um sowohl mechanische als auch elektrische Zuverlässigkeit der Verbindung sicherzustellen. Laut technischen Daten des Herstellers ist keine Crimpe-Flex (Heat-Shrink-Tubing) integriert und die Verbindung ist nicht für Löten vorgesehen.

Technische Eigenschaften

• Kontaktdurchmesser: 5,0 mm
• Geeignetes Kabelquerschnitt: 1,5–2,5 mm²
• Polen: 1
• Isoliert: Ja
• Schweiss/Lötverbindung: Nein (Crimp wird empfohlen)
• Temperaturbeständigkeit: gemäß Herstellerangaben ca. -75°C (typische Untergrenze); siehe Datenblatt bei extremen Temperaturbedingungen

Kompatibilität und Anwendung

Der Rundstecker passt zu Standard-5,0-mm-Weiblich-Steckern/Rundsteckern. Die Kombination mit entsprechenden isolierten oder unisolierten Gegenkästen aus derselben Kontaktserie bietet eine zuverlässige Verbindung. Anwendungsbereiche umfassen Kabelbäume in Motorrädern, Scootern, ATV, Kleinmaschinen sowie Reparaturen in elektrischen Systemen, wo Platz und Demontierbarkeit wichtig sind.

Arbeitsabläufe und Montageempfehlungen

• Bereiten Sie das Kabel durch Abisolieren entsprechend dem Kontaktgehäuse vor; vermeiden Sie das Durchtrennen der Leiter.
• Verwenden Sie ein korrekt dimensioniertes Crimp-Werkzeug für Isolier- und Leitercrimp, um eine gute mechanische Fixierung und geringe Übergangswiderstände zu erreichen.
• Vermeiden Sie Hitze auf dem Isolierteil, da das Produkt keine integrierte Heat-Shrink-Flex hat.
• Nach dem Crimpen sollte die Verbindung visuell und durch Messung (Durchgängigkeit/Kontaktwiderstand) bei kritischen Installationen überprüft werden.

Zusätzliche Informationen

Die Produktbezeichnung in der Lieferantenverpackung erscheint auch als "Rundstecker 1,5-2,5 5 mm JMP". Alternative interne Referenzen können die Lieferantennummer 805 oder Varianten nahe der MPN umfassen. Die Marke JMP ist bekannt für Komponenten für Motorzubehör und Kabelanschlüsse, und dieses Produkt folgt gängigen Abmessungen für Rundstecker mit 5,0 mm.

GTIN: 4043981278347 · MPN: 158.06.36 · Brand: JMP
