Rundstecker 0.75-1.0 1.5 Mminhalt 50 1.5 Kostal

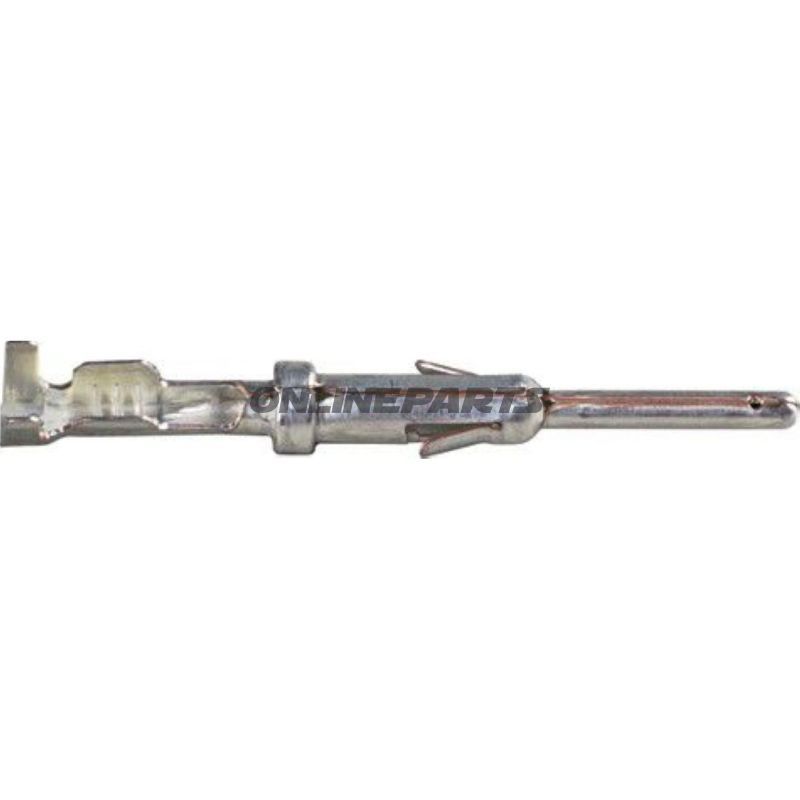

Rundstik (männlich) Kostal LKS 1,5 — für 0,75–1,0 mm² Leiterquerschnitte, Durchmesser 1,5 mm

Produktübersicht: Dies ist ein einpoliger Rundstecker (männlich) in der Ausführung für Kostal LKS 1,5-System, vorgesehen für Leiterquerschnitte von 0,75 bis 1,0 mm² mit einem Steckdurchmesser von 1,5 mm. Die Produkt-MPN ist 158.50.09 und GTIN/EAN ist 4026736015930.

Funktion und Anwendung: Der Rundstecker dient als Kontakt in Kabel-zu-Kabel- oder Kabel-zu-Komponenten-Verbindungen, bei denen ein einfacher, zylinderförmiger Männerkontakt erforderlich ist. Die Konstruktion eignet sich für Installationen in Fahrzeugen und elektrischen Systemen, die mit Kostal LKS 1,5 kompatibel sind, wobei Platz und einfache Polarität relevante Anforderungen sind. Er ist nicht isoliert und wird ohne Schrumpfschläuche oder Lötverbindungen geliefert; die Verbindung wird typischerweise durch Crimpen in einem passenden Gehäuse oder Konnektorrahm verorgt.

Materialwahl und Kontakttechnik: Die Kontaktflächen sind mit einem lamellaren Kontaktsystem aus versilberten Lamellen ausgeführt. Die Versilberung reduziert den Kontaktwiderstand und verbessert die Korrosionsbeständigkeit im Vergleich zu unbehandelten Oberflächen, bleibt aber abhängig von korrekter mechanischer Bearbeitung und geeignetem Montageumfeld. Das Lamellensystem sorgt für eine federnde Kontaktfläche, die bei korrekten Querschnitten eine gute mechanische Kontaktkraft und elektrische Leitfähigkeit gewährleistet.

• Typ: Männer Rundstecker (Bullet connector male) – Kostal LKS 1,5 Formfaktor.
• Querschnitt (Anwendung): 0,75–1,0 mm².
• Durchmesser: 1,5 mm.
• Pole: 1 Pol (Einpol).
• Isolierung/Zubehör: Nicht isoliert; kein Heißschrumpfschlauch oder integrierte Isolierung liegt bei.
• Löten: Nicht zum Löten vorgesehen als Standard; wird hauptsächlich mit Crimp- oder Einpressmethoden in passende Gehäuse verwendet.

Kompatibilität und Montagehinweise: Das Produkt ist so konzipiert, in das Kostal LKS 1,5-Gehäuse und ähnliche Systeme mit demselben Formfaktor zu passen. Bei der Montage ist eine korrekte Crimpwerkzeug- und Crimddimension für den angegebenen Leiterquerschnitt zu verwenden, um mechanische Festigkeit und niedrigen Kontaktwiderstand sicherzustellen. Da der Stecker nicht isoliert ist, sollte er immer in geeignetem Gehäuse oder Ummantelung montiert werden, wenn das Anwendung eine elektrische Isolation oder Umweltschutz erfordert.

Technische Vorteile und Einschränkungen:

• Lamellierte, versilberte Kontaktfläche bietet verbesserten elektrischen Kontakt und bessere Beständigkeit gegen Oxidation im Vergleich zu blanken Kontakten.
• Einpolige, kompakte Form eignet sich für Anwendungen mit begrenztem Platz und einfachen Anschlussanforderungen.
• Nicht isoliert und ohne Crimp- bzw. Schrumpfschlauch — erfordert zusätzliches Gehäuse oder Schutzmaßnahme für Außen- oder vibrationsgefährdete Umgebungen.
• Nicht geeignet für direkte Lötverbindungen in dieser Lieferform; wählen Sie eine passende Variante oder bereiten Sie Leiter und Lötstellen vor, wenn Löten erforderlich ist.

Identifikation: MPN 158.50.09 / GTIN 4026736015930 — diese Codes können verwendet werden, um die Kompatibilität mit bestehenden Kostal LKS 1,5-Systemen zu prüfen bzw. bei Bestellungen oder Ersatzteilrecherche.

Technische Daten (Kurz):

Hinweis: Die Beschreibung spiegelt die physischen und elektrischen Eigenschaften der Komponente wider. Stellen Sie sicher, die konkrete Anwendung und Montage-Methode (Gehäuse, Crimp-Werkzeug und Kabeltyp) zu prüfen, um eine zufriedenstellende elektrische und mechanische Verbindung zu erreichen.
