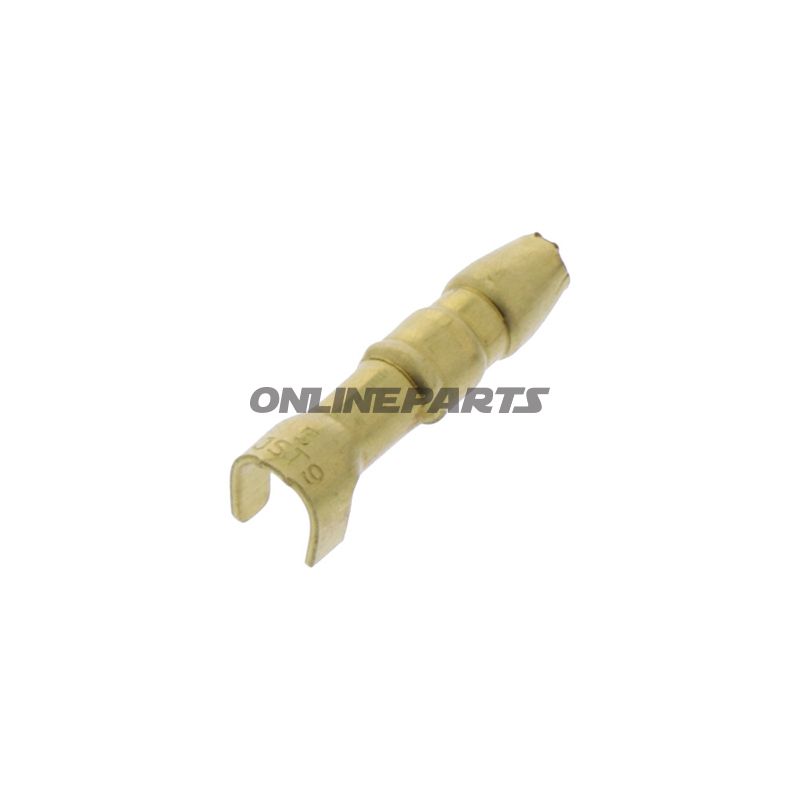

Rundstecker JMP MPN 158.08.34 Unisolierter Rundstecker für 0,5-2,0 mm². Ø 4,0 mm.
Unger schon isoliert Rundstift (Bullet) 4,0 mm für Leiter 0,5–2,0 mm² — JMP (GTIN 4043981349801)
Produkt ist ein uisolierter Rundstift (oft als Bullet-Konnektor bezeichnet) von JMP, vorgesehen für elektrische Verbindungen an Motorrädern und anderem Fahrzeugzubehör. Das tragende Maß ist ein Kontakt-Durchmesser von 4,0 mm, und der Stecker akzeptiert Drahtquerschnitte von 0,5 mm² bis 2,0 mm². Die Herstellernummer (MPN) lautet 158.08.34 und der Artikel ist registriert unter GTIN 4043981349801.
Funktion
- Der Rundstift ermöglicht eine einfache, trennbare elektrische Verbindung zwischen Steckertypen (Bullet-/Socket-System), typischerweise verwendet für Signal-, Licht- und geringere Stromverbindungen an Motorrädern.
- Entworfen, um eine mechanisch zentrierte Kontaktierung und geringe Übergangswiderstände zu gewährleisten, wenn Stift und Fassung korrekt montiert sind.
- Da der Stecker unisoliert ist, eignet er sich für Anwendungen, bei denen Platz, Wärmeableitung oder Platzbeschränkungen gegen zusätzliche Isolierung sprechen — jedoch ist danach eine Isolation erforderlich (z. B. Schrumpfband oder Isolierband) in exponierten Bereichen.
Materialwahl und Eigenschaften
- Unisolierte Metallausführung — typischerweise verchromt oder zinnbeschichtete Kupferlegierung für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit. Das Material ermöglicht eine stabile elektrische Verbindung, ohne eine isolierende Ummantelung anzugeben.
- Geeignet zum Pressen oder Löten, je nach Installationspraxis; laut Hersteller ist dieses Stecker nicht zum Löten des Kabels im eigentlichen Stifteil vorgesehen (wird als unisoliert und ohne Löt- oder Schrumpffunktion verkauft).
- Belegregel: Wählen Sie den Stecker für Leiterquerschnitte innerhalb des angegebenen Bereichs (0,5–2,0 mm²), um eine lockere Passform oder übermäßige Kompression der Leiter zu vermeiden.
Kompatibilität und Anwendungsbereiche
- Passt zu standardmäßigen 4,0 mm Lochdurchmesser in entsprechender Hunst (Socket) und ist geeignet für existierende Bullet-Systeme, die häufig in Blinkleuchten, Hupe, Batterieverbindungen zu Zubehörteilen und anderen niedrigen bis mittleren Stromanwendungen an Motorrädern vorkommen.
- Nicht geeignet für Hochstromanwendungen über die Leitungsfähigkeit hinaus oder für Installationen, bei denen Vibrationen oder Aussetzung gegenüber Straßenvasser eine vollständige Abdichtung ohne zusätzlichen Schutz erfordern.
Technische Details (Gesamt)
Typ: Unisolierter Rundstift (Bullet-Konnektor, männlich)
Durchmesser: 4,0 mm
Leiterbereich: 0,5–2,0 mm²
Isoliert: Nein
Berechnete Verbindungen: 1-polig
Geeignet zum Löten: Nein (laut Herstellerangabe)
Marke / Hersteller: JMP (MPN 158.08.34)
GTIN: 4043981349801
Praktische Hinweise für den Monteur
- Da der Stecker unisoliert ist, wird anschließend eine Isolierung mit Schrumpffolie oder eine korrekt montierte isolierende Fassung empfohlen, wenn der Stecker in exponierten oder feuchten Bereichen verwendet wird.
- Für korrekte Abisolierung sorgen und nach Möglichkeit das Kabel mit einer mechanischen Zugentlastung sichern, um Belastung der gedrückten/Crimp-Verbindungen zu minimieren.
- Prüfen Sie die Kompatibilität mit dem vorhandenen Hunst (4,0 mm) vor der Montage — selbst kleine Toleranzen können Kontaktwiderstand und Haltbarkeit bei Vibration beeinflussen.
Dieses Produkt von JMP (MPN 158.08.34, GTIN 4043981349801) wird ohne Isolierung oder Wärmeabdeckung geliefert und ist für fachkundige Montage durch Elektriker oder Motorradmechaniker vorgesehen.
