Rückschlagventil 35/4 1 NW 16.5 ND 16 Blitz

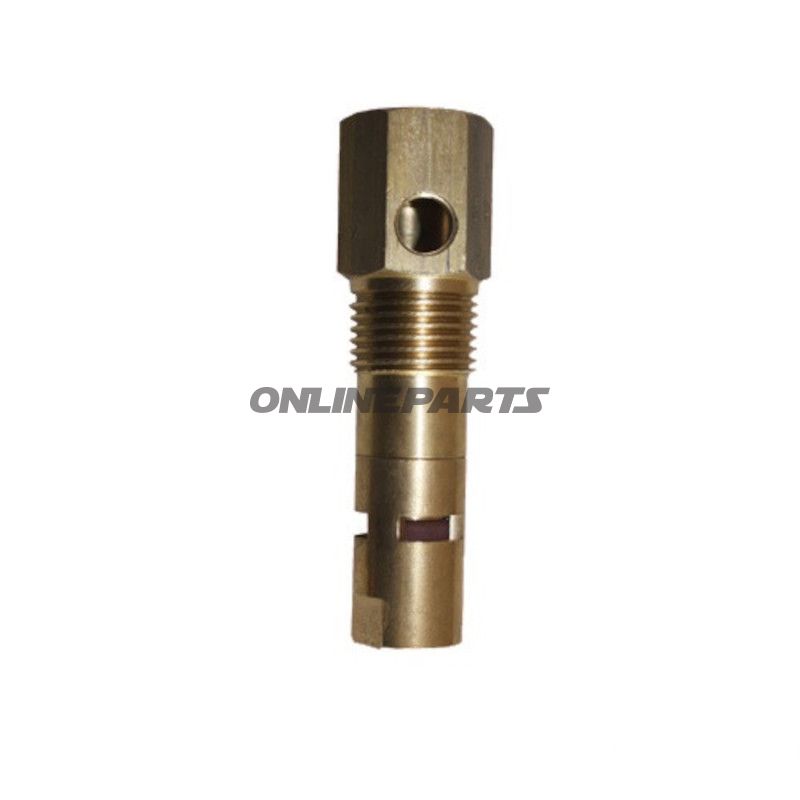

Rückschlagventil für Kompressor – Modell 35/4 1 (Blitz Rotary)

Produktübersicht: Diese Rückschlagventil von Blitz Rotary (MPN: 656.06.04) ist für den Einsatz an Kompressoren konzipiert und fungiert als Regelventil, das einen einseitigen Durchfluss sicherstellt und Rückströmung verhindert. Es wird auch als Regulier-/Kontrollventil oder Rückschlagventil auf Deutsch bezeichnet und in der Flash-Serie unter der ursprünglichen Teilenr. 8802000 identifiziert.

• Funktion: Die Hauptfunktion des Ventils besteht darin, den Durchfluss in entgegen gesetzter Richtung zu verschließen, sodass Druckluft in einem System erhalten bleibt und Kompressorteile vor Rückströmen geschützt werden. Es wird typischerweise in Druckluftsystemen eingesetzt, um zu verhindern, dass Druckluft zum Kompressor oder zu anderen Kreisläufen zurückkehrt, wenn das System gestoppt wird oder der Druck variiert.
• Anschlüsse: Einlass: G 3/4" (innen/g), Auslass: G 1" (außen/g). Die Abmessungen entsprechen Standardröhren- und Fittingsgrößen, was sie mit gängigen Kompressorinstallationen kompatibel macht.
• Physikalische Maße: Gesamtlänge ca. 100 mm. Die Größe macht das Ventil geeignet für Installationen in schlanken Druckluftführungen, in denen Platz knapp ist.

Materialwahl und Eigenschaften:

• Die Materialien sind für den industriellen Einsatz und Druckluftumgebungen ausgewählt; typischerweise Gehäuse aus Metall mit inneren Dicht-Elementen und Dichtungsbauteilen, die für Verschleiß- und Gasdruckwechsel ausgelegt sind. Die Konstruktion priorisiert Dichtleistung und mechanische Haltbarkeit gegenüber kosmetischen Merkmalen.
• Dichtungen und bewegliche Innenbauteile sind so ausgelegt, dass eine zuverlässige Abdichtung bei Rückströmung und eine lange Lebensdauer bei wiederholten Zyklen gewährleistet ist. Die Materialwahl berücksichtigt Kondensat und gängige Verunreinigungen in Druckluft.

Kompatibilität und Anwendung:

• Geeignet für Kompressoren und Druckluftinstallationen, bei denen die Anschlusgrößen G 3/4" Einlass und G 1" Auslass zu bestehenden Leitungen passen.
• Wird häufig in Anwendungen verwendet, in denen Rückfluss Komponenten schädigen oder die Systemstabilität beeinträchtigen könnte, beispielsweise in Verteilerleitungen, Druckbehältern oder direkt am Kompressorausgang.

Technische Vorteile:

• Robuste mechanische Bauweise für zuverlässige Gleichrichtung der Luftströmung unter variierenden Betriebszuständen.
• Kompakte Länge (ca. 100 mm) ermöglicht die Installation in engen Räumen ohne umfangreiche Umbauten der Rohrführung.
• Standardisierte G-Anschlüsse für einfachen Austausch oder Aufrüstung bestehender Komponenten im Druckluftsystem.

Identifikation: Das Produkt wird in der Dokumentation als Blitz Rotary markiert, mit MPN 656.06.04. Die ursprüngliche Flash-Teile ist mit 8802000 angegeben. GTIN ist in den verfügbaren Daten nicht angegeben.

Hinweise zur Installation: Un bes sorgfältige Reinigung der Rohrstrecken und Entfernung von Partikulairverunreinigungen vor der Montage. Prüfen Sie die Kompatibilität der Dichtungsmaterialien mit dem verwendeten Kondensataufbereiter oder eventuellen Zusatzstoffen der Luftbehandlung. Installationsrichtung ist zu beachten, da das Ventil nur in einer Richtung Durchfluss zulässt.
