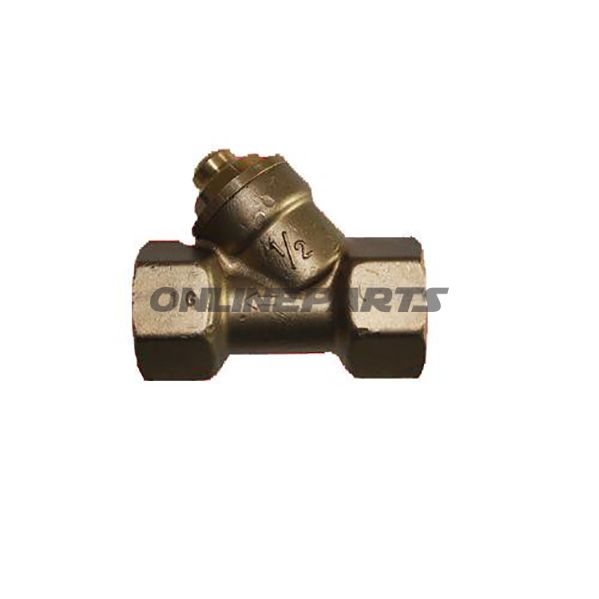

Zurückstellventil 1/2" schrägseitig — Winkel-Version für Flüssigkeiten und Drucksysteme
Produkt: Rückstellventil in schrägseitiger Ausführung von Riegler (GTIN: 4047322038003, MPN: 656.48.92). Das Ventil ist ein Absperrventil mit Rp-Gewinde (gemäß DIN 2999) und darauf ausgelegt, einen einseitigen Durchfluss in Rohrleitungen sicherzustellen, Rückströmung zu verhindern und Pumpen sowie Systemkomponenten vor Druckstößen zu schützen.
- Typ und Anwendung: Schrägseitiges (winkeliges) Rückstellventil, 1/2" für Rohrleitungen, bei denen Platzverhältnisse oder Flussrichtung eine Winkelverbindung erfordern. Geeignet für Flüssigkeiten und allgemeine Druckmedien innerhalb der spezifizierten Temperatur- und Druckbereiche.
- Abmessungen: Breite 50 mm, Länge 59 mm, Schraubenschlüsselweite 27 mm — kompakte Bauweise, einfache Montage bei begrenztem Bauraum.
- Gewinde: Rp-Gewinde gemäß DIN 2999, Standard für konisches paralleles Innengewinde, verwendet in Rohrinstallationenszusammenhängen.
Materialien und Dichtungen
Ventilgehäuse aus Messing, was eine gute Kombination aus Korrosionsbeständigkeit und mechanischer Festigkeit für übliche Flüssigkeitsanwendungen bietet. Die Dichtung besteht aus NBR (Nitrilgummi), einem gängig verwendeten Elastomer mit guter Beständigkeit gegenüber Mineralölen sowie normalen Temperatur- und Druckverhältnissen.
Betriebs- und Druckspezifikationen
- Öffnungsdruck: mindestens 0,5 bar — die Kraft, die benötigt wird, um die Absperrklappe zu öffnen.
- Arbeitsdruck: max. 10 bar — maximale Betriebsdruckgrenze für sichere Funktion ohne Schaden.
- Temperatur: Medium- und Umgebungstemperatur bis zu 90 °C — geeignet für viele heiße Flüssigkeitsanwendungen, jedoch nicht für hohen Dampf- oder Hochtemperaturanwendungen jenseits dieser Grenze.
Funktionale Eigenschaften und praktischer Einsatz
Als Absperrventil verhindert es Rückfluss, indem es automatisch schließt, wenn der Druck in der durchströmten Richtung unter dem Öffnungsdruck fällt. Die schrägseitige Ausführung reduziert innere Druckverluste im Vergleich zu einigen anderen Konstruktionen und kann in beengten Montagebedingungen eine direktere Strömungsführung ermöglichen. Das Messinggehäuse sorgt für lange Lebensdauer unter normalen Bedingungen, während die NBR-Dichtung eine dichte Abdichtung gegen Leckagen bei den angegebenen Temperaturen und Drücken ermöglicht.
Kompatibilität und Montage
- Dichtung: 1/2" Rp-Gewinde (DIN 2999) — prüfen Sie, ob das Rohrsystem und die Dichtungsmethoden (z. B. PTFE-Dichtband oder Gewindedichtung) dem Rp-Standard entsprechen.
- Empfohlene Anwendungen: Flüssigkeiten und ölbasierte Medien, technische Systeme und allgemeine Rohrinstallationen innerhalb der angegebenen Druck- und Temperaturgrenzen.
- Montagehinweis: Sicherstellen des richtigen Drehmoments bei der Schlüsselweite 27 mm und Vermeidung von Überdrehungen zum Schutz von Gewinde und Dichtungen. Prüfen Sie die Flussrichtung vor der Montage — das Ventil darf lediglich Fluss in der markierten Richtung zulassen.
Identifikation: Das Produkt wird von Riegler getragen und kann über MPN 656.48.92 und GTIN 4047322038003 für Ersatzteilbestellung oder Dokumentation in Anlagendokumentationen nachverfolgt werden.
Diese Beschreibung fokussiert technisches Verhältnis, Materialauswahl und Installationsaspekte für Mechaniker und Betreiber von Drucksystemen. Bei speziellen Medien (aggressive Chemikalien, hohe Temperaturen oder Lebensmittelanwendungen) sollte die Kompatibilität mit NBR und Messing weiter überprüft werden.
