Rücklaufmengenmessung Common Rail 8 Messbecher / Messkolben

Messung des Injektorreduktionsflusses für Common Rail – 8 Messbehälter/Messkolben

Dieses Werkzeugset ist für die Messung des Rückflusses von Common-Rail-Injektoren vorgesehen. Das Set ermöglicht eine gleichzeitige Ablesung von bis zu acht Einspritzdüsen sowie eine gemeinsame Verbindung zum Rücklauf (Anschluss), wodurch es sich gut für Fehlersuche und vergleichende Messungen bei Dieseleinspritzanlagen verschiedener Anbieter eignet.

• Funktion: Erfasst und quantifiziert Kraftstoff, der von jedem Injektor zurückgeführt wird (Rückfluss). Die Messungen dienen der Beurteilung von Injektorabnutzung, Dichtheit und korrekter Funktion sowie der Identifizierung von Injektoren mit ungewöhnlich hohem oder niedrigem Rückfluss.
• Kompatibilität: Entwickelt für Common-Rail-Systeme und kompatibel mit gängigen Injektortypen und -anschlüssen von Denso (C3, C1), Siemens (C3), Delphi und Bosch. Wird mit Adaptern für diese Standardtypen geliefert, sodass eine Verbindung zu den Injektoren ohne Spezialwerkzeug erfolgen kann.
• MPN und GTIN: Die Herstellernummer (MPN) lautet 614.12.70 und der Artikel ist mit GTIN 4026736531546 registriert.

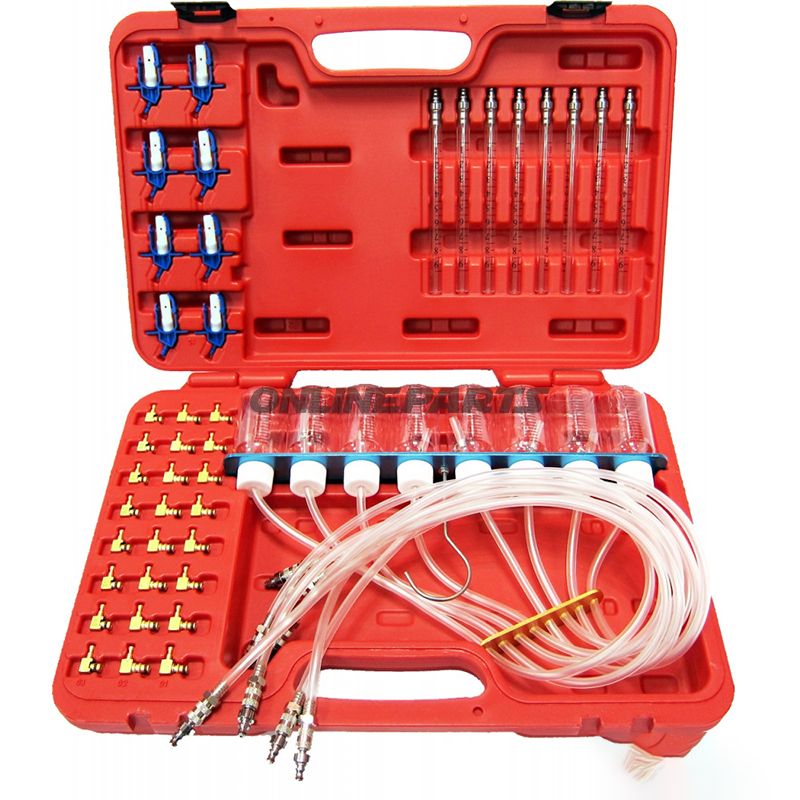

Inhalt und Aufbau

• 8 Messkolben/Messbecher aus durchsichtigem Material mit klaren Markierungen, damit relative Mengen leicht abgelesen werden können.
• 8 flexible Anschlussleitungen zur Verbindung zwischen den Injektoren und den Messbechern.
• 24 Adapter angepasst an die genannten Hersteller und Typen (Denso C3, C1; Siemens C3; Delphi; Bosch), die verschiedene Injektorkupplungen abdecken und den Bedarf an weiteren Adaptern minimieren.

Materialsoptionen und Eigenschaften

Die Messbecher bestehen aus transparentem, kraftstoffbeständigem Kunststoff, der Kontakt mit Diesel und möglichem Additivgehalt ohne unmittelbare Zersetzung toleriert. Die Schläuche bestehen aus flexiblem, öl- und chemikalienbeständigem Material, um Verhärtung oder Sprödigkeit bei normalem Gebrauch zu vermeiden. Die Adapter sind aus Materialien dimensioniert, die eine dichte Verbindung sicherstellen und Leckagen bei niedrigen Drücken verhindern; sie sind für Montage und Demontage bei Routinearbeiten in einer Werkstattumgebung ausgelegt.

Praktische Anwendung und Vorteile

• Macht es möglich, den Rückfluss zwischen allen acht Injektoren unter identischen Betriebsbedingungen zu vergleichen.
• Schnelle visuelle Einschätzung, ob ein Injektor wesentlich mehr oder weniger Kraftstoff zurückführt als die übrigen.
• Das Set ist robust genug für wiederholte Nutzung in Werkstätten und leicht zugänglich für Mechaniker, die Diagnosen an Common-Rail-Systemen durchführen.
• Die mitgelieferten Adapter reduzieren die Zeit, die benötigt wird, passende Fittings für die Anschlüsse der gängigsten Injektortypen zu finden.

Anwendungs- und Sicherheitsnotizen

• Schalten Sie immer Zündung aus und entlasten Sie das Systemdruck im Kraftstoffsystem gemäß den Anweisungen des Fahrzeugherstellers, bevor Messgeräte angeschlossen werden.
• Die Messbecher sind für visuelle und volumenmäßige Vergleiche gedacht; sie ersetzen keine präzisen Strömungsmesser bei Bedarf nach quantitativer kalibrierter Messung.
• Nach dem Einsatz sollten Teile von Dieselresten gereinigt und auf Verschleiß von Schläuchen und Adaptern überprüft werden. Beschädigte Adapter oder Schläuche ersetzen, um Fehlmessungen und Leckagen zu vermeiden.

MPN 614.12.70 und GTIN 4026736531546 können bei Bestellungen oder Anfragen verwendet werden, um eine korrekte Artikelpassung zum Common-Rail-Messset sicherzustellen.
