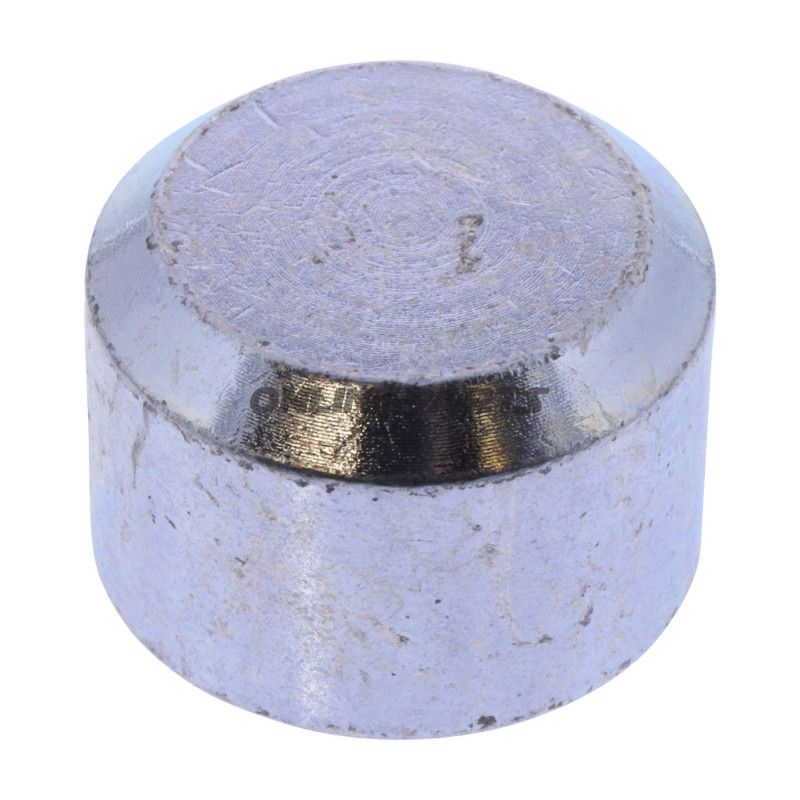

Rolle Schere unten SD 20 SD 26 AC Achsheber

Rolle zum unteren Scheren- / Hebeanschlag für SD 20 / SD 26 (AC Hydraulic)

Produktfunktion: Diese Rolle fungiert als untere Rolle (lower roller) im Achs-/Hebesystem der Scheren für SD 20 und SD 26 Einheiten von AC Hydraulic. Sie trägt die Verschiebungsachse in den Hydraulikzylindern und überträgt radiale Lasten sowie sorgt für die korrekte Führung der beweglichen Teile beim Achsheben.

Identifikation: Das Produkt ist ein originales Ersatzteil von AC Hydraulic und wird unter der Herstellerreferenz MPN 652.11.06 verkauft (früher als Original-Teilnummer 62 217 00 bezeichnet). GTIN ist nicht angegeben.

• Anwendung: Untere Rolle zur Verschiebungsachsendonkraft SD 20 / SD 26 (AC).
• Außendurchmesser: 35 mm.
• Innendurchmesser: 18 mm.
• Länge: 26 mm.

Material und Eigenschaften: Die Rolle ist für Anforderungen hydraulischer Hebemekanoismen ausgelegt: typischerweise Stahl oder gehärteter Stahl als Lagerträger in Kombination mit einem Präzisionslager oder Innenbuchse, um wiederholte Belastungen zu widerstehen und Spiel zu minimieren. Oberflächenbehandlungen können Wärmebehandlung und Korrosionsschutz umfassen, damit das Bauteil Dimensionstabilität unter Last und in Öl-/Schmierumgebungen behält. Die Konstruktion zielt auf gleichmäßige Rotation unter Radialdruck und geringe Reibung ab, um Verschleiß an Rolle und Achse zu reduzieren.

Kompatibilität und Montage: Die Rolle ist für SD 20- und SD 26-Scherenzylinder von AC Hydraulic vorgesehen. Der Innendurchmesser von 18 mm ist auf die Montage auf eine entsprechende Welle ausgelegt; beim Austausch Zustand der Welle, Sperreinstellungen und eventuelle Abstandscheiben auf korrekte Montage prüfen. Für geeignete Schmierung sorgen und die Herstellerangaben zu Anzugsmoment und Sicherungsmethode bei der erneuten Montage befolgen.

Technische Vorteile:

• Dimensionsstabile Konstruktion mit Standardmaßen (Ø Außen 35 mm / Ø Innen 18 mm / Länge 26 mm).
• Ausgelegt, radiale Lasten in den Scherenbewegungen zu tragen.
• Originale Fabriknummer (MPN 652.11.06) gewährleistet Kompatibilität mit AC Hydraulic Komponenten Geometrie.

Wartung und Kontrolle: Bei der Inspektion wird die Rolle auf ungleichmäßigen Verschleiß, Spiel zwischen Rolle und Welle sowie Anzeichen von Korrosion oder Oberflächenschäden geprüft. Die Rolle bei sichtbarer Verformung, losem Lager oder vergrößertem Spiel austauschen, um sekundäre Schäden an der Scherenmechanik zu vermeiden.

Hinweise: Die Angaben stammen vom Hersteller-Teilesatz und von Maßangaben. GTIN ist nicht angegeben. Falls präzise Dokumentation oder eine Zeichnung für die Montage benötigt wird, empfiehlt es sich, AC Hydraulic zu kontaktieren oder die Maschinenteileliste mit der MPN 652.11.06 für endgültige Bestätigung zu konsultieren.
