Rohrstutzen 18 Mm R1/2Pm051814e

Röhrenschaft 18 mm mit R 1/2" Parallelgewinde für Druckluft/Flüssigkeitsverbindungen

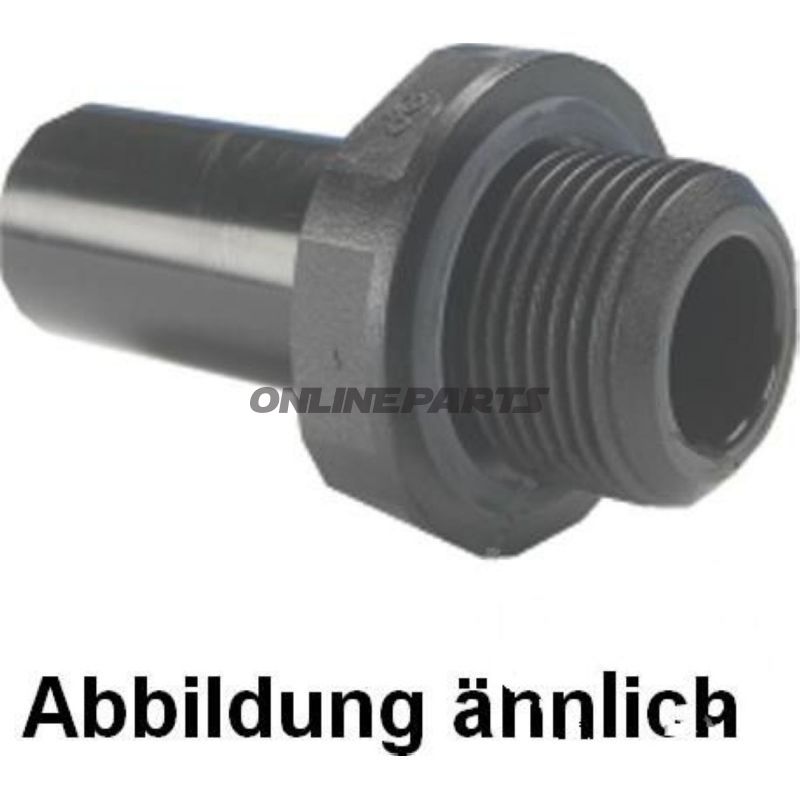

Produkt: Röhrenschaft 18 mm R1/2 PM051814E von John Guest. MPN: 650.19.10. GTIN: 665626063367.

Dieser Röhrenschaft ist ein Push-fit/Montageriegel aus Kunststoff, der dazu dient, ein 18 mm Außendurchmesser-Rohr- oder Schlauchende mit einer R 1/2" (parallel) Gewinde-Verbindung zu verbinden. Der Stecker nutzt John Guest®s anerkannte Kunststoffmaterialien und Dichtungstechnik mit einer integrierten, gekammerten O-Ring rund um das Gewinde, um eine Gewindedichtung ohne zusätzliches Dichtmaterial zu gewährleisten.

• Anwendung: Geeignet für Druckluft, Kühlwasser und andere nicht-korrosive Medien, bei denen eine zuverlässige, schnell montierbare Verbindung zwischen Rohr und R 1/2" Gewinde gewünscht wird. Typische Anwender sind Mechaniker, Instandhalter in der Industrie und Motorradbesitzer, die Schläuche und Armaturen austauschen oder anpassen.
• Gewindetyp: R 1/2" (Parallelgewinde). Entworfen als paralleles Gewinde (BSPP), was bedeutet, dass die Dichtung durch den gekammerten O-Ring und nicht durch die konische Abschlussfläche des Gewindes erreicht wird.
• Rohranschluss: Push-fit für 18 mm Außendurchmesser Rohre oder flexible Schläuche. Die Montagerast ist als Push-fit-Verbindung ausgeführt, die das Rohr mechanisch hält, ohne zusätzliche Befestigungselemente.

Materialien und Eigenschaften

• Gehäuse und Push-fit-Komponenten aus technischem Kunststoff entwickelt von John Guest, mit Fokus auf Dimensionsstabilität und Beständigkeit gegen Feuchtigkeit und übliche Flüssigkeiten. Das Kunststoffmaterial ist gewählt für Korrosionsbeständigkeit und geringes Gewicht.
• Integrierter gekammerter O-Ring um das Gewinde sichert die Abdichtung gegen R 1/2" Parallelgewinde ohne Glockendichtung oder flüssige Dichtmittel. Der O-Ring besteht typischerweise aus Elastomer, kompatibel mit gängigen unaggressiven Medien.
• Die Konstruktion des Gewindes und der O-Ring bedeuten, dass die Verbindung durch korrekte Anspannung gegenüber dem Gegenstück abdichtet; eine Überbeanspruchung sollte vermieden werden, um die Lebensdauer des O-Rings zu erhalten und Plastdeformation zu verhindern.

Technische Vorteile

• Schnelle Montage ohne spezielles Werkzeug für das Rohr – Push-fit-Funktion reduziert die Montagezeit.
• Geweathsabdichtung über den gekammerten O-Ring ermöglicht eine wiederholbare saubere Abdichtung bei wiederholtem Ab- und Anmontieren, vorausgesetzt O-Ring und Gewindeflächen sind intakt.
• Das Kunststoffmaterial reduziert korrosionsbedingte Probleme im Vergleich zu Metallverbindungen in feuchten Umgebungen.

Kompatibilität und Montageanleitung

• Passt zu Rohren mit äußerem Durchmesser 18 mm. Prüfen Sie die Toleranzen und die Oberfläche des Rohrs (ohne scharfe Kanten oder Schmutz) vor dem Einführen.
• Gewinde-Teil ist R 1/2" Parallel (BSPP). Wenn das Stecker in ein Gegenstück gedreht wird, sollte der O-Ring korrekt in seine Nut sitzen und das Gegenstück für das Anziehen einer parallelen Gewindedichtung geeignet sein.
• Bei der Montage: Führen Sie das Rohr gerade in den Push-fit-Stecker bis zum Anschlag ein und ziehen Sie das Gewinde auf das empfohlene Drehmoment fest, um den O-Ring-Kontakt sicherzustellen, ohne Überlastung.

Bemerkungen

• Das Produkt wird von John Guest hergestellt, der das Materialwahl und Design verantwortet; MPN 650.19.10 identifiziert diese Variante.
• Nicht verwenden bei aggressiven Chemikalien oder Hochtemperaturanwendungen, ohne die Kompatibilität mit dem spezifischen Medium und der Temperatur zu prüfen.
• Es werden keine Liefermengenangaben in dieser Beschreibung gemacht; Kauf und Verpackung hängen vom Verkäufer ab.

Wenn Sie spezielle Druck/Temperaturgrenzen oder Materialinformationen für Kompatibilitätskontrollen benötigen, können diese vom technischen Datenblatt des Herstellers über John Guest bereitgestellt werden.
