Ritzel 15Z Teilung 428Grobverzahnt 6 Innendurchmesser 16/20

Fortandrad 15 Zähne, für 428 Kette – grobe Verzahnung mit innerer 6 Zähne, innere Durchmesser 16–20 mm

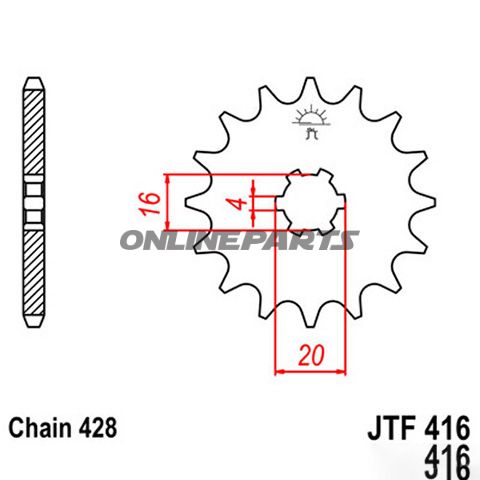

Produktübersicht: Dieser Fortandrad von JT Sprockets (MPN: 726.01.17, GTIN: 824225203028) ist für 428-Ketten mit grober Zahnprofilung ausgelegt und hat 15 äußere Zähne sowie 6 innere Zähne (innere Verzahnung). Der innere Durchmesser kann im Bereich 16–20 mm verwendet werden, und die Montage erfolgt auf eine große Splinescheibe (large spline). Die Konstruktion ist Standardausführung ohne vorbohrte Montageschraub holes.

Funktion: Die Hauptfunktion des Fortandrads besteht darin, die Antriebskraft vom Motor auf die Hinterradkette mit dem korrekten Zahnprofil und passender Passung auf der Splines zu übertragen. Die innere Verzahnung (6 Zähne, 4 mm Teilung) sorgt für eine formschlüssige Montage gegen die Achsspline und minimiert Spiel, was eine konstante Kraftübertragung unter Belastung sicherstellt.

Material und Herstellung: JT Sprockets fertigt die Zahnräder durch Drehen, Fräsen und Bohren an CNC-Maschinen, gefolgt von Wärmebehandlung. Dieses Verfahren reduziert Toleranzen und sorgt für eine einheitliche Zahnform. Jede Einheit durchläuft mehrere Qualitätskontrollen, einschließlich manueller Prüfung nach Wärmebehandlung. Das Material ist typischerweise hochfestes Stahl, geeignet für Verschleiß und Belastung in Motorradgetrieben; Wärmebehandlung verbessert Härten und Ermüdungseigenschaften, ohne die grundlegende Geometrie des Produkts zu verändern.

Technische Eigenschaften und Kompatibilität:

• Zahnanzahl: 15 äußere Zähne
• Kette Pitch: 428 (passt zu 428-Ketten)
• Innere Zähne: 6 (innere Verzahnung), Zahnabstand 4 mm
• Innerer Durchmesser: adaptierbar/kompatibel im Bereich 16–20 mm
• Montage: große Splines (large spline) — ohne vorgebohrte Schraubhüllen
• Konstruktion: Standard, ausgelegt für Nachrüst- und OEM-Anwendungen

Praktische Vorteile für Mechaniker: Die präzise CNC-Bearbeitung und anschließende Wärmebehandlung sorgt für einheitliche Zahnform und reduzierte Stückvariationen, was Einpassen erleichtert und stabile Betrieb an Splined-Achsen ermöglicht. Das Fehlen einer Werksbohrung erleichtert die Anpassung der Montage an das abgelegte Fahrzeugboltmuster, falls erforderlich. GTIN und MPN (824225203028 / 726.01.17) unterstützen eine eindeutige Identifikation bei Ersatzteilbestellungen.

Anwendungs-Tipps und -Überlegungen:

• Vergewissern Sie sich, dass Kettenpitch (428) und Anzahl der äußeren Zähne mit Ihrem gewünschten Gangverhältnis vor der Montage übereinstimmen.
• Messen Sie die Achsspline, um die Kompatibilität mit der großen Splines-Konfiguration und dem Innen-Durchmesserbereich 16–20 mm sicherzustellen.
• Bei der Montage: Säubern Sie die Splines und verwenden Sie passende Passungen/leichtes Schmiermittel gemäß den Anweisungen des Herstellers, um Korrosion zu vermeiden und eine korrekte Passung sicherzustellen.
• Nach der Montage: Prüfen Sie die Läufung der Kette und die Spannungen bei Rotationsbelastung, um gleichmäßigen Betrieb sicherzustellen.

Herstellerhinweis: JT Sprockets ist der Hersteller dieses Zahnrads; das Unternehmen verwendet moderne CNC-Maschinen und führt mehrere Qualitätskontrollen durch, um Gleichmäßigkeit und Haltbarkeit in Nachrüst- und OEM-Anwendungen sicherzustellen.

Technische Daten (Kurz):
