Ritzel 15Z Teilung 420Grobverzahnt 6 Innendurchmesser 17/20

Vorderzahnrad 15 Zähne, Teilung 420 Kette – grob verzahnt, InnenØ 17–20 mm

Produktübersicht: Dieses Vorderzahnrad von JT Sprockets (MPN: 726.01.33, GTIN: 824225203462) ist ein 15-Zahn-Grobverzahnungssatz konzipiert für den Einsatz mit 420-Ketten. Es verfügt über 6 innere Zähne (innere Verzahnung) und einen verstellbaren InnenØ von 17 mm bis 20 mm, wodurch es sich für Naben oder Achsen mit großem Spline-Montagebereich eignet.

Funktion und Anwendung:

• Überträgt das Drehmoment vom Motor/Antriebsrad auf das Hinterrad über eine 420-Kette.
• Die grobe Zahnprofilierung ist für 420-Ketten ausgelegt und bietet Kontaktflächen, die auf diesen Kettentyp optimiert sind.
• Innere Verzahnung (6 Zähne) wird für die Montage auf Wellen oder Naben verwendet, bei denen eine innere Spline-Verzahnung statt Bolzenmuster erforderlich ist.

Material und Fertigung:

• Hergestellt von JT Sprockets in CNC-basierten Produktionsanlagen. Der Fertigungsprozess umfasst Drehen, Fräsen und Bohren, um genaue Toleranzen und das korrekte Zahnprofil zu erreichen.
• Die Bauteile durchlaufen nach der Bearbeitung eine Wärmebehandlung (Hitzeverzögerung) und werden manuell von jeder Einheit geprüft, um dimensionsstabile und verschleißfeste Eigenschaften sicherzustellen.
• Die Materialauswahl und Wärmebehandlung sorgen für eine Balance zwischen Oberflächenhärte und Zähigkeit, um Zahnbiegungen und Absplitterungen unter Belastung zu widerstehen.

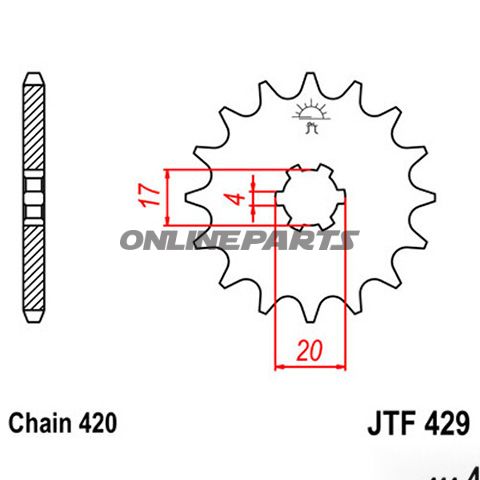

Technische Daten:

• GTIN: 824225203462
• MPN: 726.01.33
• Hersteller/Marke: JT Sprockets
• Anzahl der Zähne: 15
• Teilung: 420
• Innere Zähne: 6
• Innen-Ø: 17–20 mm (Min.–Max.)
• Innere Zahnabstand: 4 mm
• Montageart: Large Spline (großer Spline)
• Bohrung für Bolzen: Ohne vorgebohrte Montagesbohrungen (passt sich der Montage über innere Spline-Verzahnung an)
• Konstruktion: Standard

Kompatibilität und Montage Überlegungen:

• Für 420-Ketten konzipiert; stellen Sie sicher, dass Kettbreite und Kettenprofil zur Zahnteilung und dem Zahnprofil des Vorderzahnrads passen.
• Prüfen Sie die inneren Spline-Dimensionen der Nabe oder der Achse (Intervall 17–20 mm) auf korrekte Passung und Feststellung.
• Da dieses Vorderzahnrad keine vorgebohrten Montagesbohrungen hat, wird es hauptsächlich über die innere Spline-Verbindung montiert; verwenden Sie geeignete Verriegelungsmittel und Drehmomente beim Zusammenbau.

Qualitäts- und Prüfvorgaben:

• JT Sprockets fertigt Komponenten durch mindestens 25 Fertigungsphasen mit mehr als zehn separaten Qualitätskontrollen pro Einheit.
• Jede Einheit wird nach der Wärmebehandlung visuell und dimensional geprüft, um Zahnprofil, Toleranzen und Passform sicherzustellen.

Praktische Hinweise für Mechaniker:

• Beim Austausch des Vorderzahnrads sollten Sie gleichzeitig den Verschleiß der Kette und das Zahnprofil prüfen, um übermäßigen Verschleiß an neuen Komponenten zu verhindern.
• Verwendung des korrekten Momentums und gegebenenfalls Bremsscheiben/Abdichtungsmittel gemäß der Fahrzeug-Wartungsanleitung verringert das Risiko von Lockerungsproblemen.
• Wenn die Spline-Dimensionen am oberen oder unteren Rand des 17–20 mm-Intervalls liegen, prüfen Sie Toleranzen und Achsenspiel vor der dauerhaften Montage.

Dieses Teil wird als einzelnes Vorderzahnrad von JT Sprockets (MPN 726.01.33) geliefert. GTIN und MPN sind zur einfachen Identifikation bei Bestellung und zur Kontrolle der Ersatzteil-Kompatibilität angegeben.
