Ritzel 13Z Teilung 520Feinverzahnt Innendurchmesser 21.4/23

Vorfertigung 13 Zähne für 520-Kette, feine Verzahnung, Innendurchmesser 21,4–23 mm

Produktbeschreibung: Dieser Verzahnungssatz von JT Sprockets (GTIN 824225206357, MPN 726.01.60) ist ein 13-zähiges, fein verzahntes Zahnrad, vorgesehen für 520-Kettensatzkonfigurationen mit schmalem Passprofil. Er wird nach JT Sprockets-Standards für Aftermarket und OE gefertigt und geprüft und eignet sich dort, wo eine präzise Zahnform und eine hohe dimensionale Stabilität erforderlich ist.

Funktion: Die Hauptfunktion des Vorzahnrads besteht darin, Kraft vom Motorausgangswell zur Kette und weiter zum Hinterrad zu übertragen. Die feine Verzahnung und die exakte Zahnform gewährleisten gleichmäßigen Eingriff mit 520-Ketten, reduzieren Geräusch- und Verschleiß an Kettenrollern und Zahnscheiben und tragen zu einer stabilen Antriebsstrangführung bei. Der angegebene Innendurchmesser (min. 21,4 mm / max. 23 mm) und die schmale Passung sichern eine korrekte Positionierung auf der Welle ohne zusätzliche Anpassungen bei kompatiblen Achsentypen.

Materialien und Herstellungsprozess: JT Sprockets fertigt Zahnräder durch Drehen, Fräsen und Bohren auf modernen CNC-Maschinen. Die Materialauswahl und die anschließende Wärmebehandlung (Wärmedegression/Härteprozess) ergeben eine Balance zwischen Oberflächenhärte und Zähigkeit, sodass die Zähne Profilverschleiß widerstehen, ohne spröde zu werden. Jedes Zahnrads wird zahlreichen Fertigungsphasen und Handinspektionen nach der Wärmebehandlung unterzogen, um Toleranzen und Zahnprofil sicherzustellen.

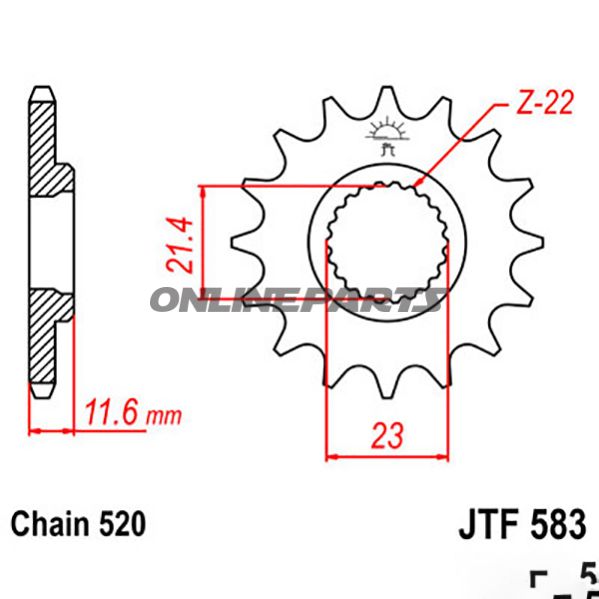

• Teilung: 520
• Anzahl Zähne: 13
• Innenverzahnung (Innere Zahngeometrie): 22
• Innendurchmesser: 21,4 mm – 23 mm
• Montage: Narrow spline (schmale Passung)
• Breite: 11,6 mm
• Bohrung/Schraubenmontage: Ohne gebohrte Montagesbohrungen (wird ohne zusätzliche gebohrte Bohrungen geliefert)
• Konstruktion: Standard
• Hersteller: JT (JT Sprockets)

Kompatibilität und Anwendung: Dieser Vorzahnrads ist für Motorräder und kleine Motoranlagen vorgesehen, die 520-Kette und schmale Passwelle verwenden. Die Innendurchmesser-Toleranz (21,4–23 mm) erlaubt die Anwendung auf Wellen oder Naben, die in dieses Intervall fallen; bei Unsicherheit über das genaue Achprofil wird eine Messung vor der Montage empfohlen. Da das Zahnrad ohne gebohrte Montagesbohrungen geliefert wird, sollten Montageverfahren und eventuelle Distanzscheiben oder Sperrvorrichtungen in Bezug auf die spezifische Welle/Konfiguration bewertet werden.

Technische Vorteile: Die feine Verzahnung und die Präzisionsbearbeitung liefern:

• Verbesserte Zahneingriffsanpassung mit 520-Ketten, was unregelmäßigen Verschleiß reduzieren kann.
• Konsistente Toleranzen aus CNC-Fertigung, die Nachbearbeitungen verringern.
• Handkontrolle nach Wärmebehandlung zur Sicherung dimensioneller Stabilität und korrektem Zahnprofil.

Marke und Identifikation: Das Produkt wird von JT Sprockets hergestellt, einem bekannten Namen im Bereich Zahnräder und Kettenkomponenten. GTIN 824225206357 und MPN 726.01.60 dienen zur eindeutigen Identifikation bei Bestellung und Teileverwaltung.

Hinweise für den Mechaniker: Prüfen Sie die Spline-Dimensionen der Welle und den tatsächlichen Innendurchmesser vor der Montage. Falls gebohrte Montagesbohrungen oder spezielle Abstandsstücke erforderlich sind, müssen diese an die konkrete Montage angepasst werden, da die Lieferung keine zusätzlichen gebohrten Befestigungsmuster umfasst.
