Ritzel 13Z Teilung 420Grobverzahnt 6 Innendurchmesser 17/20

Mitnehmerzahnrad 13 Zähne für Kette 420, grob verzahnt, innere Durchmesser 17–20 mm

Produkt: Mitnehmerzahnrad von JT Sprockets (MPN: 726.05.01, GTIN: 824225203448). Dieses Mitnehmerzahnrad hat 13 Zähne, ist für Kettengröße 420 ausgelegt und mit grober Verzahnung sowie 6 inneren Zähnen (innere Verzahnung) mit variabler Innen-Durchmesser 17–20 mm versehen.

Funktion und Verwendung

• Die Primärfunktion des Mitnehmerzahnrads besteht darin, das Drehmoment von der Motor-Abtriebswelle auf die treibende Kette und weiter aufs Hinterrad zu übertragen. Es ist eine tragende Komponente der Antriebsstrangs und muss korrekte Zahnaufnahme, minimales Spiel und gleichmäßige Kraftübertragung sicherstellen.
• Ausgelegt für Standardmotorräder und leichte Fahrzeuge, bei denen Kettengröße 420 verwendet wird. Passt zu Montagesystemen mit innerer Verzahnung (6 innere Zähne) und ohne gebohrte Montageriegel.

Material und Herstellung

• Hergestellt aus gehärtetem Stahl mit anschließender Wärmebehandlung, um erforderliche Verschleißfestigkeit und Haltbarkeit im Zahneprofil zu erreichen.
• JT Sprockets wird auf modernen CNC-Maschinen mit Drehen, Fräsen und Bohren als Primärprozesse gefertigt. Die Produktion umfasst typischerweise viele Bearbeitungs- und Kontrollschritte, um geringe Toleranzen und ein einheitliches Zahngerüst sicherzustellen.
• Jede Einheit durchläuft manuelle Kontrolle nach der Wärmebehandlung, um Abmessungen und Zahneprofil zu verifizieren, wodurch das Risiko frühzeitigen Zahn- oder Kettenverschleiß bei korrekter Montage reduziert wird.

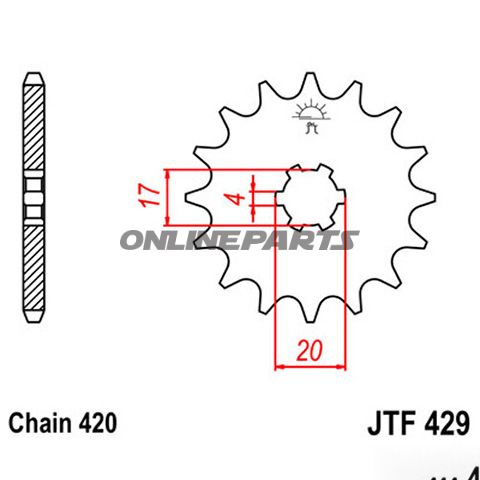

Technische Eigenschaften

• Kettenteilung: 420
• Anzahl Zähne: 13
• Innere Verzahnung: 6 innere Zähne
• Innen-Durchmesser: verstellbar/angezeigter Bereich 17–20 mm (passt zu Achsen/Verzahnung in diesem Bereich)
• Innere Zahnabstand (Spacing): 4 mm
• Montage: große Verzahnung, keine gebohrten Montageschrauben
• Konstruktionstyp: Standard-Mitnehmerzahnrad

Kompatibilität und Montage

• Berechnen Sie die Kompatibilität anhand der Kettenteilung (420), der Anzahl innerer Zähne (6) und dem angegebenen Innen-Durchmesserbereich (17–20 mm). Falls Achsen- oder Verzahnungsdimensionen außerhalb dieses Bereichs liegen, wird ein Adapter oder ein anderes Mitnehmerzahnrad benötigt.
• Es gibt keine Vorbohrung für Befestigungsschrauben; die Montage erfolgt in der Regel direkt auf der Verzahnung/Achse gemäß den Herstellerangaben. Prüfen Sie Drehmoment und Sperrmittel bei der Montage.

Vorteile der Konstruktion

• Präzisionsbearbeitete Zähne gewährleisten gleichmäßigeren Eingriff und vorhersehbaren Verschleiß über die Zeit.
• Wärmebehandelter Stahl erhöht die Abriebfestigkeit im Vergleich zu unbehandelten Teilen.
• Standardausführung macht das Produkt geeignet für gängige Aftermarket- und Ersatzteilzwecke, bei denen Zuverlässigkeit und Maßtreue wichtig sind.

Hersteller und Identifikation

Dieses Mitnehmerzahnrad stammt von JT Sprockets, einem Hersteller mit moderner CNC-Fertigung und umfassenden Qualitätsprüfungen jedes einzelnen Elements. Die Produktidentifikation finden Sie unter MPN 726.05.01 und GTIN 824225203448, die zur Katalogisierung und Ersatzteilbestimmung verwendet werden.

Hinweise für Anwender

• Prüfen Sie vor der Montage die Kompatibilität mit den Fahrzeugantriebswellen und den Kettenabmessungen.
• Folgen Sie stets den Herstellerangaben zu Drehmoment und Verriegelung beim Einbau, um vorzeitigen Verschleiß oder mechanischen Ausfall zu vermeiden.
• Wenn der genaue Innen-Durchmesser kritisch ist, wird empfohlen, die Achse/Verzahnung zu messen und gegebenenfalls einen Mechaniker zu konsultieren.
