Ritzel 12Z Teilung 428 feinverzahnt Innendurchmesser 17/20.2

Tandräder 12 Zähne, Teilung 428, Feinstollen — Innendurchmesser 17–20,2 mm

Produkt: Zahnrad von JT Sprockets (MPN: 726.00.73, GTIN: 824225200997). Dieses Zahnrad ist für Motorrad- und Scooter-Antriebe konzipiert, bei denen ein feinverzahntes 428-Teilungs-Zahnrad mit Innenverzahnung für Achsenmontage mit kleinem Splinprofil oder ähnlichen Verbindungen verwendet wird.

Funktion und Einsatz

• Die primäre Funktion des Zahnrads besteht darin, das Drehmoment zwischen dem Motor-Ausgang und dem Kette-Antrieb über eine Innenverzahnung/einen Innenkontakt zur Achse/Spline oder einer angepasstem Nabe zu übertragen.
• Mit 12 Innenverzahnung und der 428-Teilung eignet es sich für leichte bis mittlere Übersetzungen, bei denen eine genaue Zahnform und enge Toleranzführung für gleichmäßige Kraftübertragung erforderlich sind.
• Typischerweise in Nachrüst- und Ersatzanwendungen verwendet, bei denen Small-Spline- oder eingeklemmte Montage ohne gebohrte Befestigungsstellen genutzt wird.

Material und Herstellung

• Hergestellt in JT Sprockets' moderner Fertigungsanlage mit CNC-Drehen, Fräsen und Bohren, um eine exakt passende Zahnform und geringe Toleranzen sicherzustellen.
• Das Zahnrad durchläuft Wärmebehandlung und mehrere Qualitätskontrollen (mehrere individuelle Tests während der Produktion), um stabile Härte und Verschleißfestigkeit zu erreichen, ohne das Material spröde zu machen.
• Die Fertigungsmethode (Drehen, Fräsen und Bohren) sorgt für gleichmäßige Zahngeometrie, was vorzeitigen Verschleiß reduziert und eine bessere Kontaktfläche zwischen Zahnrad und Gegenstück gewährleistet.

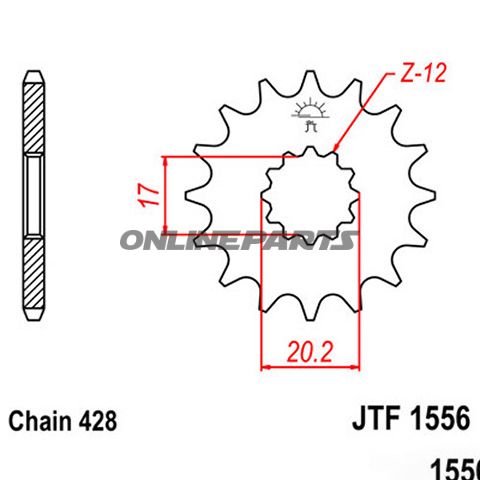

Technische Spezifikationen

• Teilung (Pitch): 428
• Anzahl Innenverzahnungen: 12
• Innen-Durchmesser, min.–max.: 17 mm – 20,2 mm
• Montage: Small spline / narrow spline
• Anzahl Bohrlöcher für Montage: Keine Vorbohrungen (wird ohne gebohrte Montageflächen geliefert)
• Konstruktion: Standard
• Hersteller: JT Sprockets
• MPN: 726.00.73
• GTIN: 824225200997

Kompatibilität und Montage

• Prüfen, ob die Achsspline-Dimension dem Small-Spline-Standard entspricht und ob der Innen-Durchmesser im Bereich 17–20,2 mm liegt, ggf. mit passender Reduktions- oder Adapteröffnung für präzise Passung.
• Wird ohne gebohrte Montageflächen geliefert — falls Ihre Applikation Bolzenlöcher oder besondere Befestigung erfordert, müssen Bohr- oder Adapterarbeiten gemäß den Herstellertoleranzen und technischen Anforderungen durchgeführt werden.
• Geeignet für Inspektion und Austausch in Standard-Antriebssträngen von Motorrädern und Rollern, bei denen die 428-Teilung feinverzahnte Geometrie verwendet wird.

Praktische Hinweise für den Mechaniker

• Prüfen Sie Zahnrad- und Kettenkompatibilität (428-Kette) sowie den Splin-Fit vor der Montage.
• Nach Wärmebehandlung und Prüfung wird jede Einheit manuell bei JT Sprockets geprüft; dennoch wird visuelle Inspektion auf Beschädigungen beim Wareneingang und Passungskontrolle beim Probeanbau empfohlen.
• Bei Anpassung des Innen-Durchmessers: Arbeiten Sie mit Präzisionswerkzeugen, um Zahnprofil und Balance zu erhalten.

Über den Hersteller

JT Sprockets ist ein globaler Hersteller mit moderner CNC-Ausrüstung zur Herstellung von Zahnrädern und Kettenrädern sowohl für den Nachrüst- als auch für den Erstausrüstungsmarkt. Die Kontroll- und Handprüfprozesse nach der Wärmebehandlung sichern gleichbleibende Qualität, die für Fachleute relevant ist, die eine präzise Passform und Langlebigkeit verlangen.
