Ringzunge 95.0 M8 Jmppackung 1 Stück

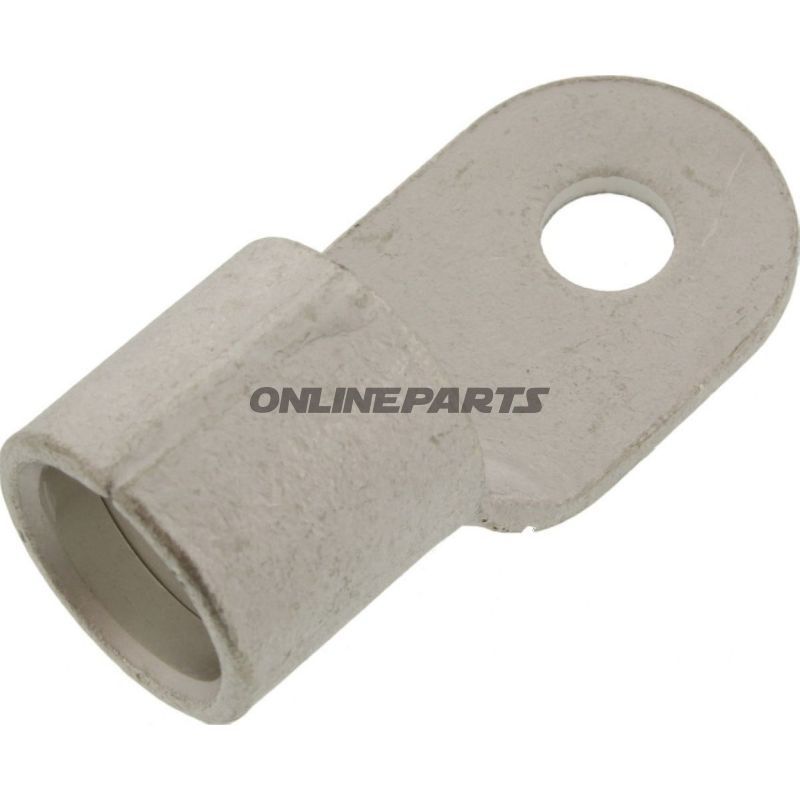

Ringkabelschuh (unisoliert) für Kabel 95,0 mm² – Bohrloch Ø 8,4 mm (M8)

Dieser unisolierte Ringkabelschuh von JMP (MPN: 158.06.29, GTIN: 4043981278279) ist für elektrische Verbindungen konzipiert, bei denen robuste, mechanisch sichere Ringverbindungen erforderlich sind. Das Produkt entspricht DIN 46234 und ist für Leiterquerschnitte bis zu 95,0 mm² mit einem Bohrloch-Durchmesser von Ø 8,4 mm vorgesehen, wodurch es kompatibel mit M8-Schrauben oder ähnlichen Befestigungspunkten ist.

Funktion und Anwendung

• Zweck: Erzeugt eine zuverlässige mechanische und elektrische Verbindung zwischen Leistungsleitern und Rahmen, Sicherungen oder Terminalblöcken, bei denen eine Ringverbindung erforderlich ist.
• Anwendungsbereiche: Motorräder, Fahrzeuginstallationen, Batterieschlussteile, Erdungsverbindungen und industrielle elektrische Verbindungen, bei denen Platz- und Vibrationsverhältnisse eine verschraubte Verbindung wünschen.
• Montage: Das Leiterende wird in das Hülsenteil eingeführt und (Schrumpfvorrichtung wird empfohlen) festgezogen, um eine gute mechanische Verankerung und geringe Übergangswiderstände zu erzielen. Danach wird der Ring über die Bohrung Ø 8,4 mm mit der Schraube oder dem Bolzen befestigt.

Material und Eigenschaften

• Unisolierte Ausführung: Keine Kunststoffisolierung; geeignet, wo Wärmebeständigkeit, Platzersparnis oder direkter Metall-zu-Metall-Kontakt erforderlich ist.
• Kontaktmaterial: Typischerweise kupferbasiert oder vernickeltes Kupfer für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit (prüfen Sie die Spezifikationen des Anbieters bei besonderen Anforderungen).
• Querschnitt des Kraftleiters: Ausgelegt für bis zu 95,0 mm², was starke Leiter in Batterie- und Start-/Lade-Schaltungen abdeckt.
• Standard: Hergestellt gemäß DIN 46234, was Form und Maße gemäß gängigen industriellen Normen sicherstellt.

Technische Details

Praktische Überlegungen für die Montage

• Verwenden Sie das korrekt dimensionierte Schrumpfwerkzeug, um eine völlige Verdichtung der Hülse sicherzustellen; schlechte Schrumpfung führt zu höheren Übergangswiderständen und Wärmeentwicklung.
• Bei Einsatz in äußeren oder feuchten Umgebungen wird eine Nachbehandlung empfohlen (z. B. Korrosionsschutz oder geeignete Abdichtung), da unisolierte Ringe der Umwelt ausgesetzt sind.
• Kontrollieren Sie das Schraubmoment und Montageflächen, um lose Verbindungen bei vibrationsgefährdeten Installationen zu vermeiden, wie an Motorrädern.

Das Produkt wird von JMP geliefert und ist mit MPN 158.06.29 und GTIN 4043981278279 gekennzeichnet. Diese Referenzen können bei Anfragen zur Kompatibilität oder Ersatzteilrecherche in technischen Katalogen verwendet werden.
