Uisolerter Ringkabelsko, Ringöppning Ø16, für Kabelquerschnitt bis 95,0 mm²

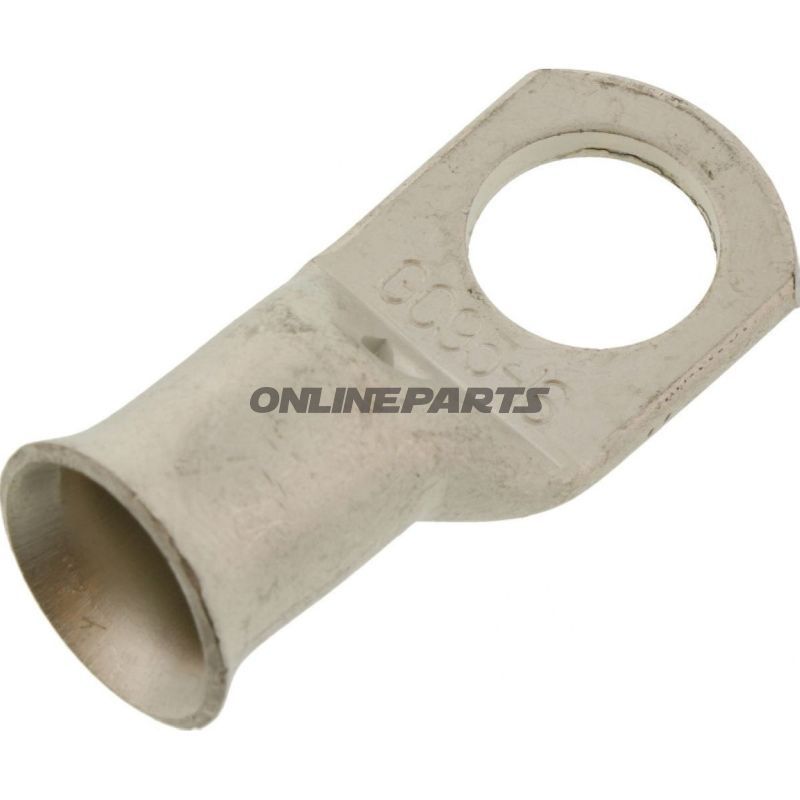

Produkt: Ringklemme 95,0 M16 von JMP (MPN: 158.04.42, GTIN: 4043981276428). Diese unisolierte Ringkabelschuhe ist für elektrische Verbindungen vorgesehen, bei denen ein dickes Kabel mechanisch an eine Schrauben- oder Stiftsverbindung mit M16-Dimension befestigt werden muss.
Funktion: Die Ringkabelschuh fungiert als Übergang zwischen dem Leiterquerschnitt und einer Schraub- oder Boltenmontage. Sie gewährleistet eine definierte Kontaktfläche um den Schraubenkopf oder die Mutter, verteilt mechanische Belastung und sorgt für eine zuverlässige elektrische Verbindung durch korrektes Crimpen oder Löten (das Produkt wird ohne vorheriges Löten angegeben). Die Verbindung erhält eine niedrige Übergangswiderstand und verhindert lokale Aufwärmneigungen bei korrekter Installation.
- Passend für Kabelquerschnitt: bis 95,0 mm².
- Ringöffnung / Bohrloch: Ø 16,5 mm, entsprechend M16-Montage.
- Typ: unisolierte Ringkabelschuh, einpolig.
- Schweißen/Löten: Das Produkt ist nicht vorgedreht für Lötverbindung; verwenden Sie geeignetes Crimpwerkzeug oder Nachbearbeitung nach Bedarf.
Materialauswahl und Eigenschaften: JMPs Ringkabelschuhe sind aus einer elektrisch leitenden Metalllegierung gefertigt, typischerweise Kupfer oder kupferbeschichtetes Material, das geeignet ist, eine gute elektrische Verbindung und mechanische Haltbarkeit aufrechtzuerhalten. Unisolierte Ausführung bedeutet, dass kein Kunststoff- oder Gummibeschichtung um das Schaftstück vorhanden ist, was geringe Wärmeaufbau und vollständige Metall-zu-Metall-Kontakt ermöglicht, aber erhöht die Anforderung an korrekte mechanische Fixierung und ggf. Nachisolierung in Anwendungen, in denen Berührung oder Kurzschlussrisiko auftreten kann.
Technische Details (aus Lieferantendaten zusammengefasst):
- Typ: Ringverbinder.
- Geeignet für: M16-Befestigungsbolzen.
- Max Kabelquerschnitt: 95,0 mm².
- Isoliert: Nein.
- Gekuppelte Verbindungen: Nein (nicht vorgelötet).
- Polzahl: 1.
Anwendung und Installationshinweise: Montieren Sie die Kabelauflage korrekt am Schaft und verwenden Sie ein Crimpwerkzeug, das für 95 mm² Querschnitt geeignet ist, um mechanische und elektrische Integrität sicherzustellen. Da das Produkt unisoliert ist, sollte in Anwendungen mit möglicher Berührung oder Kurzschlussgefahr zusätzliche Isolierung verwendet werden (z. B. Schrumpfschlauch oder isolierendes Klebeband) nach der Montage. Prüfen Sie das Drehmoment der Schraube und die Oberflächen (gereinigte Flächen), um den Übergangswiderstand zu minimieren und langlebige Verbindungen sicherzustellen.
Kompatibilität: Geeignet für elektrische Installationen in Fahrzeugen, industriellen Schaltschränken und Hauptverteilpunkten, bei denen M16-Befestigung verwendet wird, und bei denen Kabelquerschnitt bis 95,0 mm² verbunden werden muss. Zielgruppe sind professionelle Mechaniker und Techniker mit Erfahrung mit Hochleitungsverbindungen und Crimptechnik.
Identifikation: Das Produkt ist mit JMP-Etikett versehen und wird unter der Artikelnummer MPN 158.04.42 geliefert. GTIN 4043981276428 kann für eindeutige Beschaffungssuche und Lagerverwaltung verwendet werden.
Sicherheit und Wartung: Stellen Sie sicher, dass die Crimpmethode korrekt angewendet wird und das Drehmoment bei Boltenmontage eingehalten wird. Unisolierte Verbindungen erfordern geeignete Nachbearbeitung, wenn der Standort eine ungewollte Berührung oder Feuchtigkeit ausgesetzt ist. In korrosiven Umgebungen wird eine Oberflächenbehandlung oder die Wahl korrosionsbeständiger Alternativen empfohlen.
