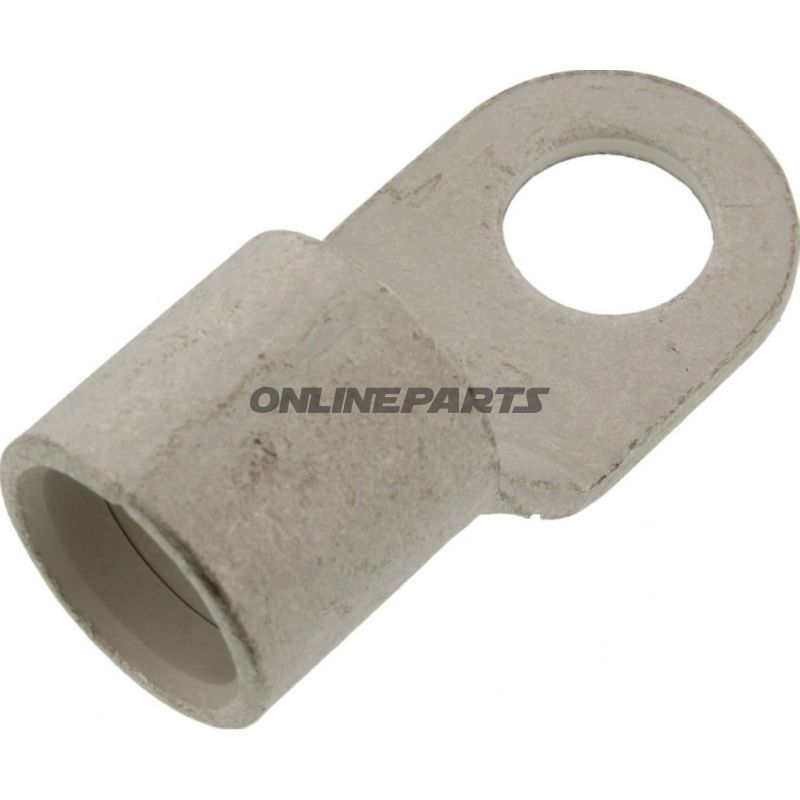

Ringzunge JMP 1580574 / MPN 158.05.74 Unisolierte Ringkabelschuh für Leitungsquerschnitt bis 95,0 mm². Bohrung Ø M12. Warmvernickelte Oberfläche.
Artikelnummer: 158.05.74
Herstellernummer: 1580574
Ringkabelsko, uisoliert, ø M12 – für Leiterquerschnitt bis 95,0 mm²
Produkt: Ringkabelsko in unisolierter Ausführung von JMP (MPN: 158.05.74, GTIN: 4043981277746). Diese Ringkabelsko ist für Einstoffverbindungen mit Bohrungsdurchmesser Ø M12 vorgesehen und entsprechend den Anforderungen nach DIN 46234 ausgeführt.
Funktion und Anwendung
Die primäre Funktion der Ringkabelsko besteht darin, eine sichere mechanische und elektrische Verbindung zwischen einer Leitung und einer Schraub-/Bolzenverbindung zu schaffen. Die unisolierte Ringform verteilt die Belastung um den Bolzenstummel und gewährleistet eine gute Kontaktfläche bei der Montage auf Rahmen, Erd- oder Leistungsbahnen. Das Produkt eignet sich besonders für Installationen, bei denen eine robuste, niederohmige Verbindung ohne Isoliermaterial erforderlich ist, z. B. bei Erdungsverbindungen, Batterieklemmen oder im Schaltschrank.
Materialien und Eigenschaften
- Ausführung: Unisolierte Ringkabelsko – kein Kunststoff- oder Schrumpfkopf.
- Abmessungen: Bohrungsdurchmesser Ø M12, passt zu Bolzen und Schrauben mit M12-Gewinde.
- Leitertverhältnis: Geeignet für Leiterquerschnitte bis 95,0 mm².
- Schweißen/Löten: Nicht geschweißt oder gelötet; mechanische Crimpverbindung wird bei der Montage empfohlen.
- Oberfläche: Typischerweise verchromt oder vernickelt; Kupfermessing/Legierungsware aus Kupferlegierung für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit. (Prüfen Sie ggf. Herstellerangaben zur genauen Legierung und Oberflächenbehandlung.)
Montage und Kompatibilität
Die Montage erfolgt mit geeignetem Crimpwerkzeug für Ringkabelsko für 95 mm² Kabelsko. Stellen Sie eine passende Abisolierung der Ader sicher, schieben Sie die Ader vollständig in den Stiel und führen Sie eine korrekte Crimp-Verbindung gemäß den Werkzeuganweisungen des Herstellers aus. Da die Ringkabelsko unisoliert ist, sollten anschließende Oberflächenbehandlungen oder Schutzmaßnahmen gegen Kurzschluss/Korrosion bei offenen Installationen berücksichtigt werden.
Technische Daten
Standard: DIN 46234
Typ: Ringverbinder (1-polig)
Passt zu: M12
Max. Leiterquerschnitt: 95,0 mm²
Isoliert: Nein
Schweiß-/Lötverbindungen: Nein
Hinweise für Fachleute
- Wählen Sie die korrekte Crimpgröße und prüfen Sie die mechanische Festigkeit der Crimpverbindung sowie den elektrischen Widerstand nach der Montage.
- Bei Außen- oder feuchten Umgebungen wird Korrosionsschutz oder zusätzliche Abdeckung empfohlen, da das Produkt unisoliert ist.
- GTIN (4043981277746), MPN (158.05.74) und die Marke JMP sind für eine eindeutige Identifikation beim Einkauf oder im Ersatzteilmanagement angegeben.
Kontaktieren Sie das Produktdatenblatt oder den Lieferanten für weitere Informationen zur Materialzusammensetzung und empfohlenem Crimpwerkzeug, falls spezifische Zulassungen oder Messwerte bei der Installation erforderlich sind.
