Ringzunge 95.0 M10 Jmppackung 1 Stück

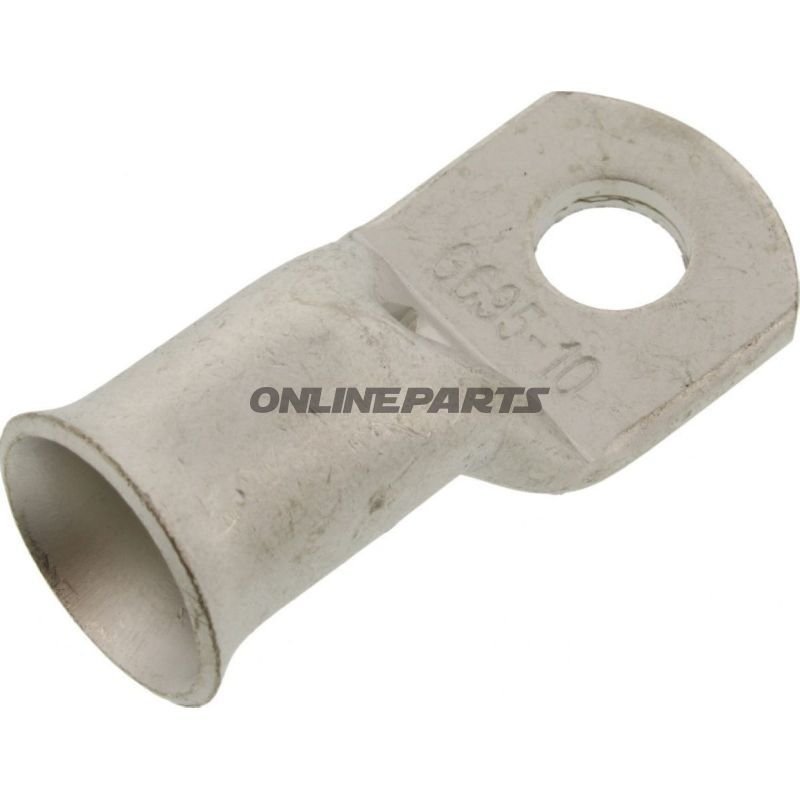

Ringkabelschuh (Ringkuppe) 95,0 mm² M10 — unisoliert, JMP

Produktübersicht: Dieser unisolierte Ringkabelschuh von JMP (MPN: 158.04.12, GTIN: 4043981276121) ist für elektrische Verbindungen mit einem Leiterquerschnitt bis zu 95,0 mm² konzipiert und passt zu M10-Bolzen (Bohrung Ø 10,3 mm). Er wird als Einzelstück geliefert und ist für professionelle Anwender gedacht, die robuste mechanische Verbindungspunkte bei größeren Leiterquerschnitten benötigen.

Funktion und Anwendung

Der Ringkabelschuh schafft einen festen, mechanischen und elektrischen Kontaktpunkt zwischen einem großen Leiter (bis zu 95,0 mm²) und einer Schrauben- oder Bolzenbefestigung mit M10-Dimension. Typischerweise verwendet bei Batteriesystemen, großen Masseverbindungen, Hauptleitungen in Fahrzeugen oder in statischen Installationen, wo eine zuverlässige Schraubklemmung erforderlich ist. Das Produkt ist unisoliert und eignet sich für Installationen, bei denen zusätzliches Isoliermaterial oder Schrumpfmanschetten separat nach der Montage verwendet wird.

Werkstoffauswahl und Eigenschaften

• Material: Der Ringkabelschuh besteht aus einer Kupferlegierung (typisch bleihaltig vernickelt), die gute elektrische Leitfähigkeit und verbesserte Korrosionsbeständigkeit gegenüber unbearbeitetem Kupfer bietet. Die verzinnten Oberflächen ermöglichen besseren Kontaktwiederstand und längere Lebensdauer unter normalen Betriebsbedingungen.
• Unisoliertes Design: Unisolierte Ausführung ermöglicht visuelle Kontrolle der Verbindung und Flexibilität bei Verwendung von separatem Schrumpfschlauch oder anderer Isolierung nach Bedarf. Hinweis: Unisolierte Anschlüsse erfordern eine korrekte Isolierung in Bereichen mit Kurzschlussrisiko.
• Mechanische Auslegung: Der Ring hat eine präzise Bohrdimension von Ø 10,3 mm, die eine korrekte Passform auf M10-Bolzen sicherstellt. Materialstärke und Klemmflächen sind so dimensioniert, dass sie den mechanischen Belastungen beim Anziehen standhalten, ohne Verformung bei korrektem Anzugsdrehmoment.

Technische Daten

• Typ: Ringverbinder / Ringkabelschuh
• Marke: JMP (MPN 158.04.12)
• GTIN: 4043981276121
• Für Schraube/Bolt geeignet: M10
• Für Leiterquerschnitt: bis 95,0 mm²
• Bohrungsdurchmesser: Ø 10,3 mm
• Isoliert: Nein (unisoliert)
• Lötung: Nein (nicht zum Löten bei Verbindung vorgesehen)
• Anzahl Pole: 1

Montage und Empfehlungen

• Für eine korrekte elektrische Verbindung sollten das Kabelende geschnitten, abisoliert und mit geeignetem Crimpwerkzeug und Matrizen für einen Leiter von 95,0 mm² gecrimpt werden. Die Verwendung von korrekter Crimp-Qualität und -Technik ist entscheidend für eine niedrige Kontaktwiderstand.
• Da der Teil unisoliert ist, wird nachträglich mechanischer und elektrischer Schutz in Betriebsumgebungen empfohlen, in denen Berührung oder Kurzschlussrisiko besteht — z. B. Schrumpfschlauch oder Kabelschuhabdeckungen.
• Die Anzugsdrehmomente für M10-Befestigungen sollten den Herstellerempfehlungen für den verwendeten Bolzen- und Fladedform folgen, um Überbeanspruchung zu vermeiden und langfristigen Kontakt sicherzustellen.

Kompatibilität und Anwendungsgebiete

Der Ringkabelschuh eignet sich für große Leiterquerschnitte in Motorrädern mit größeren Hauptkabeln, Autos, Marineinstallationen, industrieller Ausrüstung und Batteries-/Verteilerpanelen. Er passt zu Standard-M10-Verbindungen und kann nach Bedarf mit Ringbolzen, Unterlegscheiben und Muttern kombiniert werden.

Hinweis: Das Produkt wird als einzelner Ringkabelschuh geliefert. Prüfen Sie stets Leiterquerschnitt und Umweltbedingungen vor der Installation und sorgen Sie gegebenenfalls für geeignete Isolierung, falls dies in Ihrer Anwendung erforderlich ist.
