Ringzunge 70.0 M8 Jmppackung 1 Stück

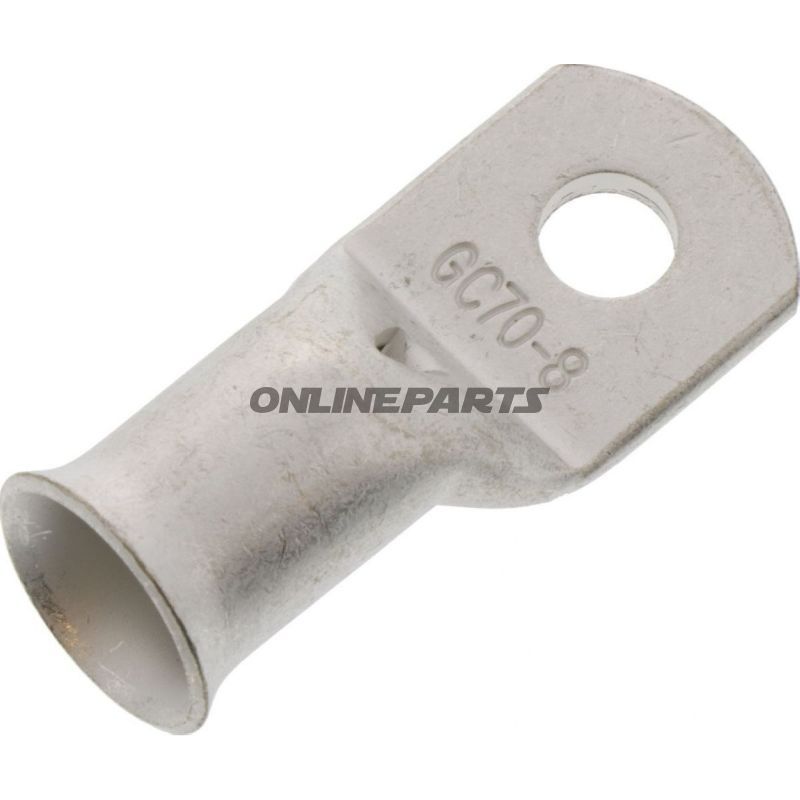

Ringszunge (Ringkabelschuh) 70,0 mm² mit M8-Loch für unisolierte Kabelschuhe

Produkt: Ringszunge für elektrische Verbindungen, vorgesehen für den Einsatz an Motorrädern und Fahrzeugen, bei denen robuste Schraubverbindungen verwendet werden. Das Modell stammt von JMP (MPN: 158.04.90, GTIN: 4043981276909).

Diese Ringszunge ist als unisolierter Ringkabelschuh für eine Kabelquerschnittsanwendung bis 70,0 mm² ausgeführt und verfügt über ein Montagesloch, das für M8-Schrauben vorgesehen ist (Bohrungsdurchmesser Ø 8,4 mm). Sie ist darauf ausgelegt, an einem unisolierten Kabel gequetscht oder geklemmt zu werden und anschließend mit Schraube/Mutter zu montieren, um eine zuverlässige elektrische und mechanische Verbindung zu schaffen.

• Funktion: Schafft einen flachen, stabilen Kontaktpunkt für das Kabelende zur verschraubten Verbindung. Geeignet für Erdungsverbindungen, Batterieklemmen oder Leistungskabel, wo ein ringförmiger Kontaktpunkt erforderlich ist.
• Kompatibilität: Passt zu M8-Schrauben/Anordnungsstandard. Dimensioniert für Leiter bis 70,0 mm²; Anzahl der pole: 1.
• Installation: Das Kabelende wird abisoliert, in die Zunge eingeführt und durch Pressung/Krympfen mit der korrekt dimensionierten Zangenkrympung befestigt. Nach dem Krympfen wird der Ring auf die M8-Schraube montiert und mit Mutter oder Scheibe gesichert, wie vom Hersteller oder der Werkstattpraxis vorgesehen.

Material und Eigenschaften

• Unisolierte Ausführung: Keine Kunststoffisolierung oder Schrumpfschlauch aufgetragen, was direkten Metall-zu-Metall-Kontakt ermöglicht und eine korrekte Auslegung in Bezug auf Korrosion und mechanischen Schutz erfordert.
• Typisches Material: Kupferlegierung oder elektrolytisch vernickeltes Kupfer (je nach Produktionscharge), das gute elektrische Leitfähigkeit und Formbarkeit beim Krympfen sicherstellt. Oberflächenbehandlung kann eine Zinnbeschichtung zur Verbesserung der Korrosionsbeständigkeit und der Schweissbarkeit sein.
• Keine gelöteten oder wärmeisolierten Verbindungen: Das Produkt ist für mechanisch gekrimte Verbindungen gedacht; es gibt keine integrierte Schrumpfhülle oder Lötverbindung.

Technische Vorteile für die Werkstatt

• Robuste mechanische Verbindung zu Schraubklemmen, wo Platz und Form eine Ringkontakt erfordern.
• Kompatibel mit Standard-M8-Bolzen und Terminalscheiben, was sie geeignet macht zum Austausch abgenutzter Kabelschuhe an Batteriepole und Erdungspunkten.
• Einfache Inspektion der Kontaktfläche nach der Montage, da die unisolierte Formgebung Korrosion- oder Oxidationsprobleme sichtbar macht.

Sicherheit und Montageempfehlungen

• Verwenden Sie eine korrekt dimensionierte Krympzange oder hydraulisches Werkzeug, um eine gute elektrische Kontaktfläche und mechanische Haltbarkeit zu erzielen.
• Da die Zunge unisoliert ist, sollte die Montage vor unbeabsichtigtem Kurzschluss geschützt werden (z. B. mit Scheiben, Abdeckungen oder ordnungsgemäßer Führung) und gegebenenfalls eine Korrosionsschutzbeschichtung angewendet werden, wo nötig.
• Prüfen Sie, dass die gewählte Schraube/Mutter und Unterlegscheibe mit der M8-Dimension kompatibel ist und dass die Kontaktflächen vor dem Anziehen sauber sind.

Technische Daten (Auszug):

• Typ: Ringschuh (Ringkabelschuh)
• Passt zu: M8
• Max. Leiterquerschnitt: 70,0 mm²
• Bohrungsdurchmesser: Ø 8,4 mm
• Unisoliert: Ja
• Schweis-/Lötverbindung: Nein
• Heiß-/Krympffen: Nein
• Polen: 1

Das Produkt wird unter der Marke JMP vermarktet (MPN 158.04.90). GTIN 4043981276909 identifiziert diese spezifische Ringszunge und kann für Lagerverwaltung und Beschaffung verwendet werden.
