Ringzunge 70.0 M6 Jmppackung 1 Stück

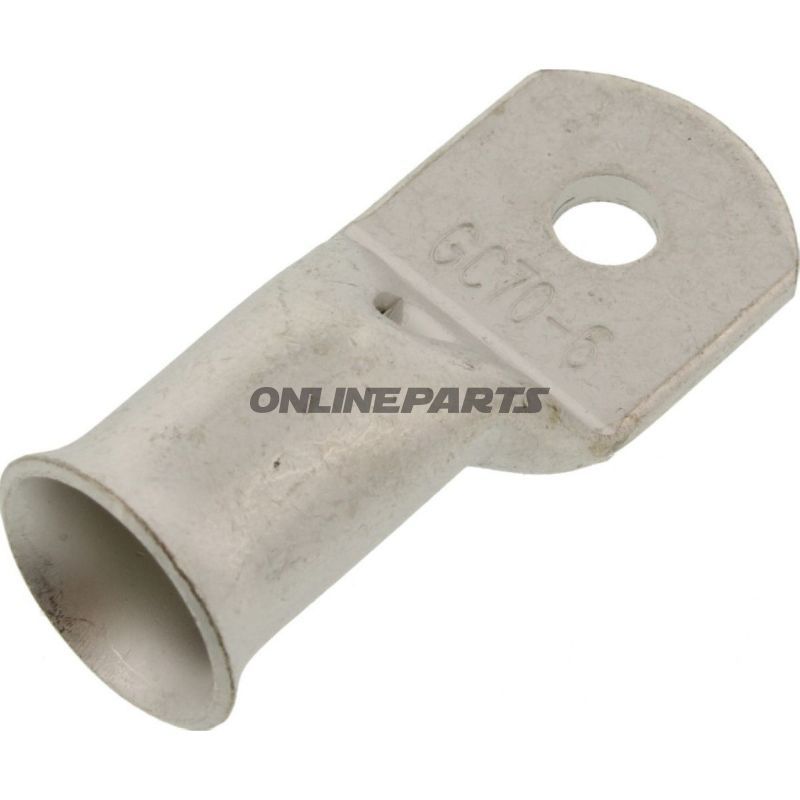

Ringklemme (ringkabelsko) 70,0 mm² für M6 Montage – unisoliert, JMP (MPN 158.04.80)

Produktübersicht: Diese unisolierte Ringklemme von JMP (MPN 158.04.80, GTIN 4043981276800) ist für elektrische Verbindungen vorgesehen, bei denen der Kabelquerschnitt bis zu 70,0 mm² beträgt und die Schraubengröße M6 ist. Die Komponente wird typischerweise zur Befestigung von Kraftkabeln in Erdungsleisten, Batterieschnittstellen und anderen Anwendungen mit hohen Stromanforderungen verwendet, bei denen eine solide mechanische und elektrische Verbindung erforderlich ist.

Funktion und Anwendung:

• Die Ringklemme bildet eine zuverlässige Druck- und Schraubverbindung zwischen Kabel und Trennschalter, Rahmen oder Klemmepunkten, wo eine M6-Schraube verwendet wird.
• Unisolierte Ausführung bedeutet, dass der Metalkontakt geeigneten Korrosionsschutz haben oder in einer Umgebung platziert sein muss, in der direkte Exposition akzeptiert wird oder durch zusätzliches Zubehör geschützt wird.
• Eignet sich für einpolige Verbindungen (1 Pole) in der Kraftverteilung an Motorrädern, Fahrzeugen und industriellen Installationen, bei denen Platz und mechanische Festigkeit entscheidend sind.

Material und Eigenschaften:

• Unisolierte Ringklemme—typischerweise aus Kupfer oder kupferbeschichtetem Zinnkupfer hergestellt, für gute elektrische Leitfähigkeit und verbesserte Korrosionsbeständigkeit. Diese Materialwahl sorgt für geringe Kontaktwiderstände und hält die Ströme eines Kabels von 70 mm²aus.
• Durchmesser der Bohrung (Ø 6,4 mm) passt zu M6-Schraubenanwendungen, sodass die Belastung korrekt über die Klemme verteilt wird und eine stabile mechanische Verankerung gewährleistet ist.
• Keine integrierte Lötverbindung oder Schrumpfverbindung—das Produkt ist konstruktiv einfach, wodurch es sich für Montage mit Zange, Schweißen oder ordnungsgemäßer mechanischer Befestigung eignet.

Technische Details (Zusammenfassung):

• Typ: Ringklemme / Ringkabelschuh
• Passt zu: M6-Schraube
• Max Kabelquerschnitt: 70,0 mm²
• Bohrungs- / Abmessung: Ø 6,4 mm
• Unisoliert: ja
• Lötverbindung: nein
• Anzahl der Pole: 1

Montage und praktische Überlegungen:

• Abkappen, ablösen und korrekt enden, bevor die Kabelklemme aufgesteckt wird. Verwenden Sie geeignete Zangewerkzeuge für den Kabelquerschnitt, um niedrigen Kontaktwiderstand und mechanische Sicherheit zu erreichen.
• Unisolierte Ringklemmen sollten vor Feuchtigkeit und Korrosion in aggressiven Umgebungen durch Korrosionsschutzmittel, Abdeckplatten oder durch Platzierung der Verbindung in einer geschlossenen Box geschützt werden.
• Prüfen Sie, dass Schraube und Mutter korrekt dimensioniert und entsprechend den Anforderungen der Anwendung vorgespannt sind, um Lockerung oder Überbeanspruchung der Kabelklemme zu vermeiden.

Kompatibilität und Anwendungsbereiche: JMP-Ringklemme mit der MPN 158.04.80 wird breit eingesetzt in elektrischen Systemen von Motorrädern, Fahrzeugen und in der Industrie, wo der Kabelquerschnitt bis zu 70 mm² erreicht. Die einfache, unisolierte Konstruktion macht sie flexibel im Bezug auf Nachbearbeitung und Integration in bestehende Installationen.

Identifikation: Marke: JMP. MPN: 158.04.80. GTIN: 4043981276800.
