Ringzunge 70.0 M6 JMP Packung 1 Stück

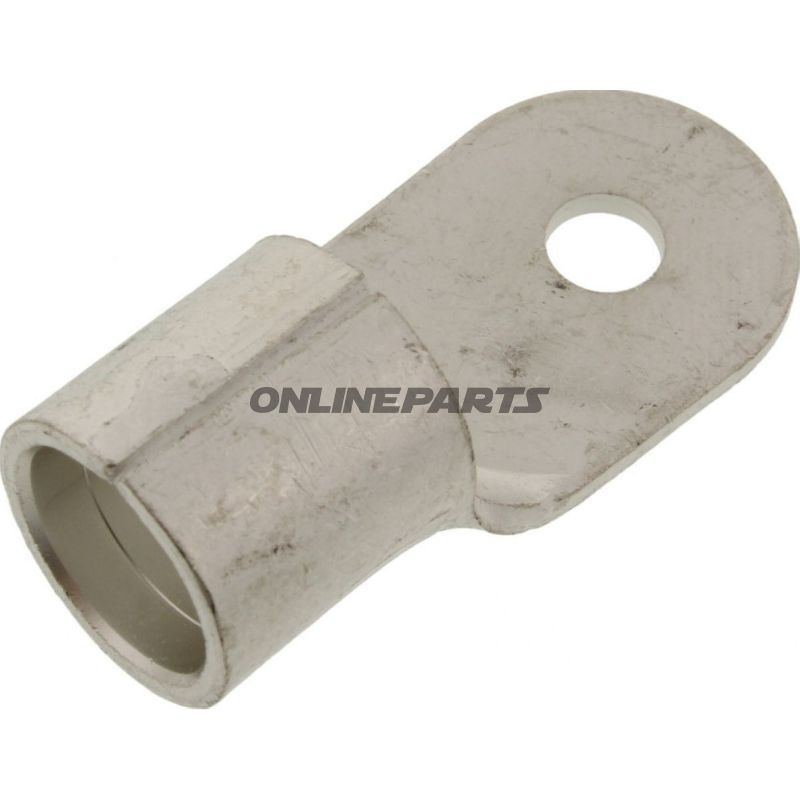

Ringtanger 70,0 mm² M6 – unisolierte Ringkabelschuh von JMP (für elektrische Verbindungen)

Produkt: JMP Ringtanger / Ringkabelschuh, Modellnummer MPN 158.06.18, GTIN 4043981278170. Dieser unisolierte Ringkabelschuh ist für elektrische Verbindungen vorgesehen, bei denen Kabelquerschnitte bis zu 70,0 mm² an einer M6-Schraube oder -Bolzen befestigt werden sollen.

Funktion und Anwendung
Die Ringzunge fungiert als mechanischer und elektrischer Kontakt zwischen einem flexiblen oder festen Kabel und einem Punkt mit Schrauben- oder Bolzenbefestigung (M6). Die breite Fläche sorgt für eine stabile leitende Verbindung, und der runde Ring passt über eine M6-Verbindungsbolzen, wodurch er sich gut für Erdungsverbindungen, Batterieklemmen oder andere feste Befestigungs- und Strompunkte an Motorrädern, Maschinen oder elektrischen Installationen eignet.

Material und Bauweise
Die Ringzunge ist unisoliert und aus einem leitfähigen Metall gefertigt, geeignet für Crimp-/Presverbindungen mit dem Schaft der Kabelklemme. Die unisolierte Ausführung bedeutet, dass keine Kunststoff- oder Gummibeschichtung vorhanden ist, sodass die Montage gegen unbeabsichtigte Kurzschlüsse in Umgebungen geschützt werden muss, in denen Metallteile andere leitende Elemente berühren können. Das Produkt besitzt einen Bohrungsdurchmesser von ca. Ø 6,5 mm für Passbohrung/Bolzen zur M6-Befestigung.

Technische Eigenschaften

• Typ: Ringkabelschuh / Ringzunge.
• Geeignetes Bolzengröße: M6 (Bohrung ca. Ø 6,5 mm).
• Kabelquerschnitt (maximal): 70,0 mm².
• Isoliert: Nein — unisolierte Ausführung.
• Löten: Nicht für Löten ausgelegt (Crimp-/Pres-Verbindung empfohlen).
• Anzahl der Pole: 1.
• Standard: Erfüllt DIN 46234 Abmessungen für Ringzungen.

Kompatibilität und Montagesanleitung
Die Ringzunge ist geeignet für Kabel bis 70 mm² und wird montiert, indem der unisolierte Leiter in den Schaft eingeführt und mit dem entsprechend dimensionierten Crimp- oder Presstool fixiert wird. Nach dem Vercrimpen die Verbindung visuell und mechanisch auf korrekte Klemmkraft prüfen. Bei Verwendung in Umgebungen mit Korrosionsrisiko wird eine geeignete Oberflächenbehandlung oder Korrosionsschutz am Klemmkasten und am Bolzen empfohlen.

Sicherheit und praktische Hinweise
Da das Produkt un isoliert ist, muss die Montage so erfolgen, dass die Ringzunge nicht mit anderen leitenden Komponenten in Berührung kommt, die einen Kurzschluss verursachen könnten. Verwenden Sie eine korrekt dimensionierte Schraube/Unterlegscheibe und Mutter für M6, um eine niederohmige Verbindung und mechanische Stabilität sicherzustellen. Beachten Sie lokale Installationsvorschriften und elektrische Bestimmungen bei der Verwendung an Motorrädern oder Fahrzeugen.

Identifikation
Dieses Element wird unter der Marke JMP geliefert und hat die Herstellernummer (MPN) 158.06.18. GTIN 4043981278170 kann für eindeutige Identifikation in der Lagerhaltung und Beschaffung verwendet werden.

Technische Daten (Übersicht)

• Typ: Ringkabelschuh
• Boltdimension: M6 (Bohrung ≈ 6,5 mm)
• Max Kabelquerschnitt: 70,0 mm²
• Isoliert: Nein
• Schweissen/Löten: Nein
• Anzahl der Pole: 1
• Standard: DIN 46234
