Ringzunge 70.0 M12 Jmppackung 1 Stück

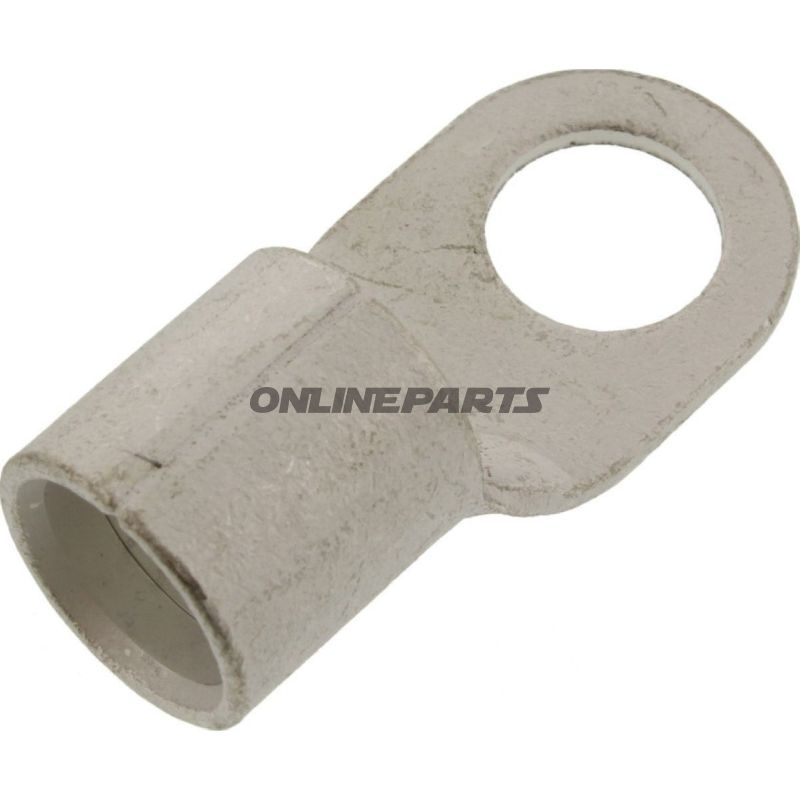

Ringkabelschuh (Ringkühle) 70,0 mm² für M12 - unisoliert, JMP

Dieser Ringkabelschuh von JMP (GTIN: 4043981277739, MPN: 158.05.73) ist ein unisolierter Ringklemmenkopf, der für elektrische Verbindungen konzipiert ist, bei denen ein robustes und zuverlässiges Kontaktpunktschrauben erforderlich ist. Das Produkt entspricht DIN 46234 und ist für die Montage an Kabeln mit einem Querschnitt von bis zu 70,0 mm² vorgesehen. Die Anwendung besteht typischerweise darin, Kabel an Schraub- oder Bolzenklemmen in Batterie- und Erdverbindungen, Sicherungspanelen oder Motor-/Steuergeräten zu befestigen, wo eine mechanisch haltbare Kontaktfläche erforderlich ist.

Funktion und Anwendung

• Erzeugt einen mechanischen und elektrischen Kontaktpunkt zwischen Kabel und Schraub-/Bolzenterminal (passt zu M12-Bolzen).
• Unisolierte Ausführung ermöglicht direkten Metall-zu-Metall-Kontakt, was in Anwendungen mit hohen Strömen oder wo Isolation den Kontaktwiderstand nicht erhöhen darf, wünschenswert ist.
• Geeignet für Batterie- und Erdverbindungen sowie größere Kabelenden in elektrischen Systemen an Motorrädern, Fahrzeugen und Maschinen.

Materialien und Eigenschaften

• Unisolierter Ringkabelschuh aus Metall (typisch Kupferlegierung oder verzinntes Kupfer je nach Spezifikation des Anbieters) für gute elektrische Leitfähigkeit und Korrosionsschutz. Dies gewährleistet niedrigen Übergangswiderstand und langlebigen Kontakt unter normalen Betriebsbedingungen.
• Bohrungsdurchmesser Ø 13,0 mm, passend zu M12-Anbindungen und sorgt für korrekte Montage an standardmäßige Schraub- oder Bolzenterminals.
• DIN 46234-Kompatibilität kennzeichnet eine standardisierte Form und Abmessung, was den Austausch und die Kompatibilität mit vorhandener Installationsausrüstung erleichtert.
• Unisoliert und nicht geschweißt: Das Produkt ist für mechanische Crimpung oder Pressung am Kabelende vorgesehen, nicht für Lötverbindungen.

Technische Daten (Überblick)

Kompatibilität und Montage

• Passt zu Kabeln bis 70,0 mm²; die Wahl des richtigen Kabelquerschnitts und eines geeigneten Crimp-Werkzeugs ist wichtig, um eine optimale mechanische und elektrische Verbindung zu erreichen.
• Für die Montage wird eine geeignete Crimpzange oder Presswerkzeug verwendet, das für unisolierte Kabelschuhies vorgesehen ist; nach dem Crimpen sollte die Verbindung auf mechanische Festigkeit und elektrischen Kontinuität geprüft werden.
• Unisolierte Bauweise erfordert Beachtung der elektrischen Isolation in der gesamten Installationsumgebung (Vermeidung von Kurzschlüssen zu benachbarten leitenden Teilen).

Identifikation

• Marke: JMP
• MPN: 158.05.73
• GTIN: 4043981277739

Bei Auswahl und Montage sollten Fachpersonen eine korrekte Kabeldimensionierung, geeigneten Crimpprozess und ggf. zusätzlichen Korrosionsschutz oder zusätzliche Isolation je nach Umgebung und Anwendung sicherstellen.
