Ringzunge 70.0 M12 Jmppackung 1 Stück

Ringkabelsko (ringtunge) 70,0 mm² mit M12-Bohrung – ungebohrt, JMP

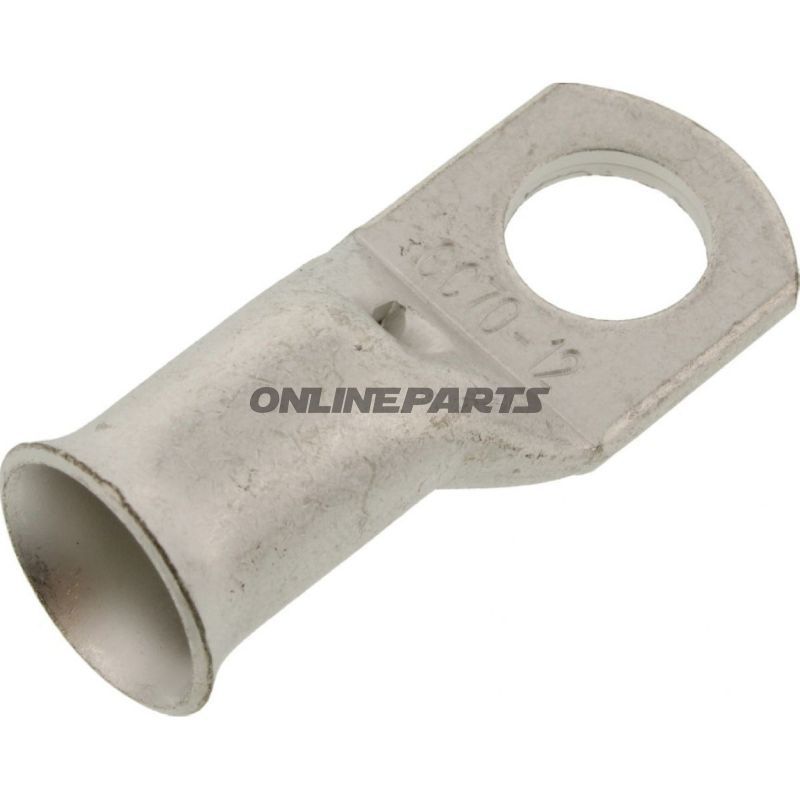

Produkt: Ringkabelsko/Ringtunge zur Kabelsammlung und Erdverbindung. Dieses Element von JMP (MPN: 158.04.23, GTIN: 4043981276237) ist als ungebohrte Ringkabelsko mit Bohrloch für M12-Schrauben (Ø 12,7 mm) ausgeführt und für Leiterquerschnitte bis 70,0 mm² vorgesehen.

Funktion

• Die Ringkabelstange dient dazu, eine mechanische und elektrische Verbindung zwischen einem Leiter und einer Schraub-/Bolzenbefestigung herzustellen, typischerweise an Rahmen-/Erdungsverbindungen, Kabelplatten oder Schraubklemmen.
• Die ungebohrte Ausführung (nicht isoliert) sorgt für direkten metallischen Kontakt zwischen Leiter und Anschlusspunkt, wodurch der Übergangswiderstand niedrig bleibt, solange korrekter Kontaktdruck und Korrosionsschutz gewährleistet sind.
• Wie vorgesehen, erfolgt die einfache Montage mit einer Zange/Verpresswerkzeug oder durch direktes Einführen des Leiters in den Schaft nach sorgfältiger Vorbereitung des Leiterendes (Abisolieren, Entwirren/Vermeidung loser Drahtenden).

Materialwahl und Eigenschaften

• Der Aufbau ist aus Metall, geeignet für elektrische Verbindungen; das Material ist darauf ausgelegt, gute Leitfähigkeit und mechanische Festigkeit bei Verschraubung zu bieten. (Herstellerangaben deuten auf eine Standardausführung für Ringkabelschuhe hin; Oberflächenbeschichtung kann variieren – ggf. Produktdatenblatt auf galv. Behandlung oder Lötzinnbeschichtung prüfen, falls benötigt.)
• Nicht isoliert – Nutzung erfordert Berücksichtigung elektrischer Isolation in Umgebungen mit Risiko von Kurzschluss oder Berührung.
• Keine Lötdauer- oder Schrumpffunktion integriert; das Produkt ist ausschließlich mechanisch/kaltverformt für den Leiter.

Technische Daten

• Typ: Ringkabelschuh (Ring-Connector)
• Bohrung: Ø 12,7 mm – passend für M12-Schrauben
• Geeignet für Leiter querschnitt: bis 70,0 mm²
• Anzahl Pole: 1
• Isoliert: Nein
• Schweiß- oder Lötverbindungen: Nein

Kompatibilität und Anwendungsszenarien

• Geeignet für Starkstromkabel und Haupt-Erdungsverbindungen an Motorrädern, Fahrzeugen und Maschinen, bei denen ein robustes M12-Befestigungspunkt verwendet wird.
• Typischer Einsatz in Situationen, in denen Kabelquerschnitte nahe 70 mm² vorkommen, z. B. Hauptstrom führende Kabel oder Batterieverbindungen.
• Aufgrund der ungebohrten Ausführung sollten Montageumgebung und Korrosionsschutz bewertet werden – ggf. passende Anti-oxidierende Paste und korrektes Drehmoment beim Verschrauben verwenden.

Montage und Empfehlungen

• Bereiten Sie das Leiterende durch sorgfältiges Abisolieren vor. Stellen Sie sicher, dass die Leiter sauber und frei von Flusen ist, damit der Verdrill-/Klemmkontakt eine vollständige Kontaktfläche erhält.
• Verwenden Sie geeignetes Verpresswerkzeug, dimensioniert auf 70 mm², um korrekten Deformations- und Kontaktdruck sicherzustellen. Alternativ können passende Klemmverbindungen gemäß den Herstellerangaben verwendet werden.
• Nach der Montage: Prüfen Sie die mechanische Festspannung am M12-Bolzen und prüfen Sie den Bedarf an Korrosionsschutz, insbesondere im Außen- oder feuchten Umgebungen.

Identifikation

• Marke: JMP
• MPN: 158.04.23
• GTIN: 4043981276237

Die bereitgestellten Informationen basieren auf Produktdaten des Herstellers JMP. Für spezifische Anforderungen an Oberflächenbeschichtungen, aktuelle Materialstandards oder Zertifikate wird empfohlen, JMPs technische Dokumentation oder das Produktblatt des Lieferanten zu konsultieren.
