Ringzunge 70.0 M10 Jmppackung 1 Stück

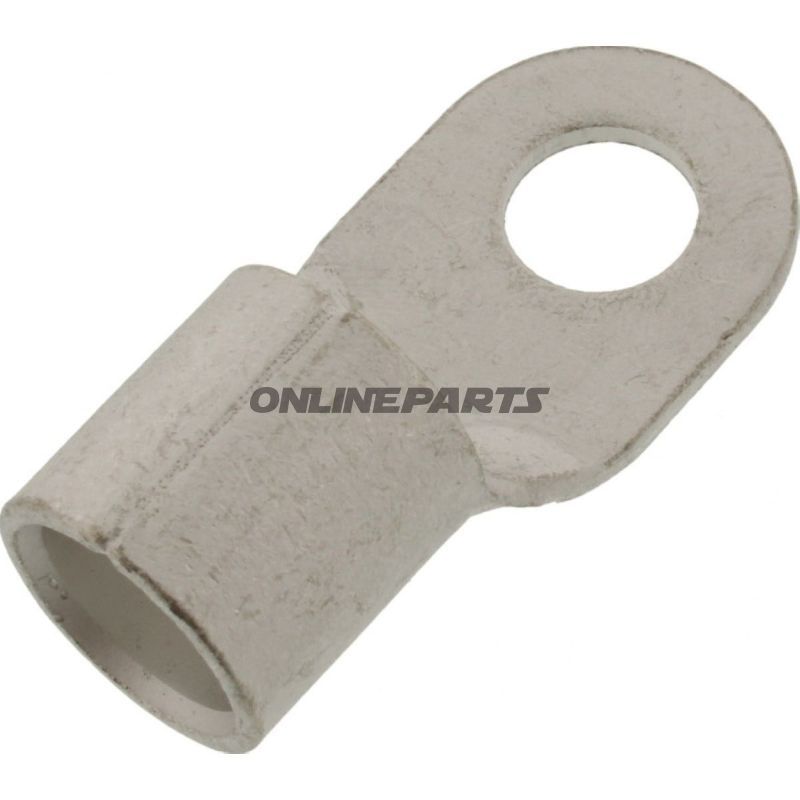

Unisolierte Ringkabelschuh (Ringauge) 70,0 mm², Bohrung Ø 10,5 mm (M10) von JMP

Produkt: Unisolierter Ringkabelschuh für Kabelquerschnitte bis zu 70,0 mm². Hersteller: JMP. MPN: 158.05.60. GTIN: 4043981277609.

Dieser unisolierte Ringkabelschuh (Ringauge) ist für elektrische Verbindungen vorgesehen, bei denen eine feste mechanische und elektrische Kontaktierung um eine Schraube oder Bohrung erforderlich ist. Der Ringkabelschuh wird montiert, indem der blanke Leiter in die Kragenöffnung eingeführt und der Kragen mit einer geeigneten Zange zusammengepresst wird, um eine niederohmige, vibrationsstabile Verbindung um eine M10-Schraube oder -Bolzen zu erzeugen. Das Produkt entspricht der DIN 46234-Dimensionierung für unisolierte Ringkabelschuhe.

• Typ und Anwendung: Ringkabelschuh (1-polig) zur festen Montage an Schrauben- oder Bolten-Terminals (M10).
• Kabelquerschnitt: Geeignet für Leiter bis zu 70,0 mm².
• Bohrungsdurchmesser: Bohrung Ø 10,5 mm, angepasst an M10-Geometrie.
• Isolierung: Unisoliert — vorgesehen für Anwendungen, bei denen nachträgliche Isolierung oder Kabelschutz separat gehandhabt wird.
• Schweiß-/Ladeverfahren: Nicht zum Löten geeignet; mechanische Pressverbindung wird empfohlen.

Materialien und Eigenschaften

Der Ringkabelschuh besteht aus korrosionsbeständigem, elektrisch leitendem Metall (typischerweise blecheveredelter Kupfer oder eine entsprechende Legierung bei JMP), was eine gute elektrische Kontaktqualität und ausreichende mechanische Festigkeit bei korrekter Schrumpfung/Drücken sicherstellt. Unisolierte Ausführung bedeutet, dass eine Nachbearbeitung mit Schrumpfschlauch, Kabelhülle oder anderer mechanischer Schutz nach Bedarf erfolgen kann, um Umweltschutz und elektrische Isolation in der Installation zu gewährleisten.

Technische Vorteile und praktische Anwendung

• Robuste mechanische Fixierung durch Verwendung einer M10-Schraube/Bolt; geeignet für Startmotor-, Batterie- und andere Hochstromverbindungen an Motorrädern oder kleineren Fahrzeugen.
• Größer Kabelquerschnitt (bis 70,0 mm²) macht ihn nutzbar für Hauptstrom führende Kabel und Niederspannungsverteiler.
• Unisoliertes Design ermöglicht flexible Anpassung und Nachbearbeitung in der Werkstatt, z. B. an Stellen, an denen Wärmeabführung oder Platzverhältnisse isolierende Abdeckkappen ungeeignet machen.

Kompatibilität und Montage

Entworfen für M10-Terminals und dimensioniert nach DIN 46234. Die Montage erfolgt durch Abisolieren des Kabels, Einführen in die Krone und korrektes Verpressen/Presse mit geeignetem Werkzeug ( hydraulische oder manuelle Drahtklemmdarm mit passender Matrize für 70 mm²). Nach dem Verpressen Verbindung visuell kontrollieren und ggf. den Kontaktwiderstand messen, insbesondere in kritischen stromführenden Anwendungen.

Qualität und Rückverfolgbarkeit

Das Produkt ist mit JMP als Hersteller und MPN 158.05.60 gekennzeichnet, was eine Kompatibilität bei Ersatzteilbestellungen und Dokumentation in technischen Zeichnungen oder Servicejournalen sicherstellt. GTIN 4043981277609 kann bei Bestell- und Logistikprozessen zur eindeutigen Identifikation verwendet werden.

Hinweise

• Dieser Ringkabelschuh wird unisoliert geliefert; bei Bedarf passende Korrosionsschutzeinrichtungen und elektrische Isolation nach der Montage sicherstellen.
• Passen Sie Werkzeug und Verpressungsmethode dem Kabelquerschnitt an, um optimale elektrische und mechanische Leistung zu erzielen.
