Ringzunge 50.0 M81 Rot / 1 Schwarz Gold

Ringkabelsko (ringtunger) 50,0 mm², M8 – sæt med 1 rød og 1 sort (ACV)

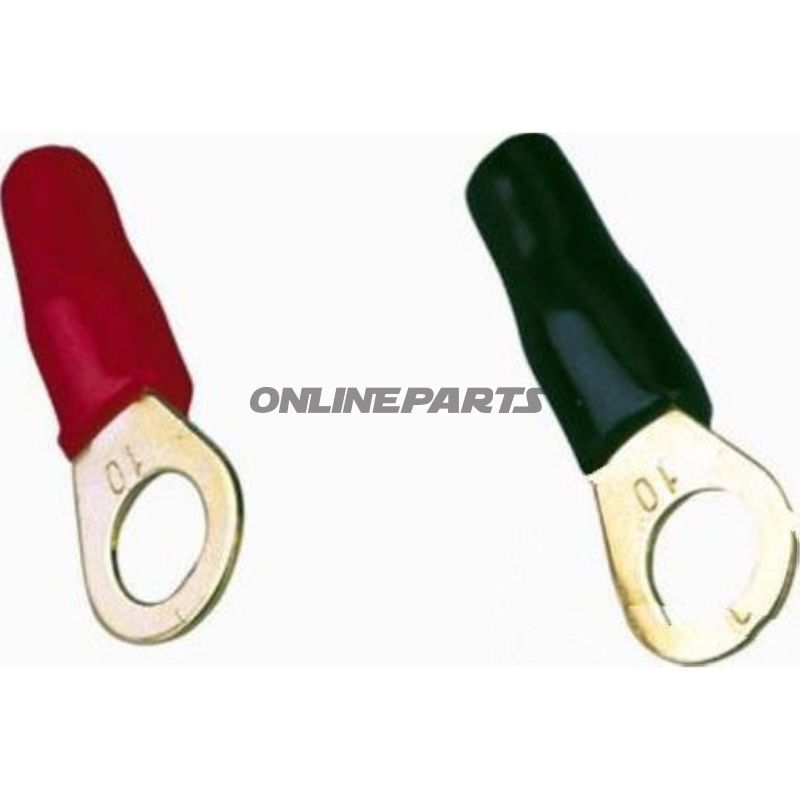

Dieses Satz Ringkabelsko von ACV (MPN: 194.05.08, GTIN: 4026724712452) ist für feste elektrische Verbindungen vorgesehen, bei denen das Kabelende an eine M8-Schraubklemme angeschlossen wird. Das Set enthält zwei teilweise isolierte Ringzungen — eine rote und eine schwarze — dimensioniert für Kabelquerschnitte bis 50,0 mm².

Funktion und Anwendung

• Zweck: Sichert eine robuste mechanische und elektrische Verbindung zwischen Leitern und Schraub-/Bolt-Terminals (M8), typischerweise an Batteriepolen, Erdungsverbindungen oder Leistungsverteilungen in Fahrzeugen und Ausrüstungen.
• Anwendungsbereich: Geeignet für Motorräder, Autos, Bootsmotoren und elektrische Installationen, bei denen Platz und sichere Schraubverbindung wichtig sind.
• Anzahl und Farbcode: Wird als Satz mit 2 Stück geliefert: 1 rot (typisch Plus/positive Kennzeichnung) und 1 schwarz (typisch Minus/negativ oder Erde).

Materialien und Aufbau

• Leiteranschluss: Die Ringzungen sind für Presskabelschuh-Verbindungen (Crimp) ausgeführt, nicht gelötet. Das bietet eine stabile mechanische und elektrische Übergang bei korrektem Crimpen.
• Ringkörper: Metallring mit guter Leitfähigkeit (Goldserie-Ausführung kennzeichnet die Oberflächenbehandlung/Optik vom Hersteller für Korrosionsbeständigkeit und Kontaktqualität — kein Massivgold-Belag).
• Isolierung: Teilweise isoliert; das Isoliermaterial schützt vor Kurzschluss nahe der Klemme, erfordert jedoch korrekte Schrumpfung und Platz bei der Anschlussmontage für volle Sicherheit.
• Abmessungen: Innendurchmesser des Augenlochs 8,4 mm (passt zu M8-Bolzen/Schraube), äußerer Ringdurchmesser ca. 18 mm. Ausgelegt für Querschnitte bis 50,0 mm².

Technische Merkmale

ACV gibt folgende technische Daten an: Ringverbinder-Typ für M8, maximaler Querschnitt 50,0 mm², teilweise isoliert, keine Lötverbindungen oder Heißluftkrimpung. Anzahl der Pole: 1.

Praktische Überlegungen bei der Montage

• Für eine korrekte Verbindung wird ein geeignetes Crimpwerkzeug für 50 mm² Kabelschuhe empfohlen, um eine geringe Übergangswiderstand und mechanische Festigkeit zu gewährleisten.
• Überprüfen Sie, dass die Flächen der Schraubmutter sauber sind und dass die Isolierung den vollständigen Kontakt zwischen Ringfläche und Metallfläche nicht behindert.
• Verwenden Sie ggf. Korrosionsschutz an Schraub-/Bolzenenden in exponierten Umgebungen nach korrekter Anschlusstechnik.

Kompatibilität und Einsatzbereiche

• Passt zu Standard-M8-Schrauben und Schraub-Terminals.
• Geeignet für Leiter bis 50,0 mm² — Prüfen Sie Kabeldimension und die Anzahl der Leiter vor der Installation.
• Anwendbar in Fahrzeuginstallationen, marinen Umgebungen (mit Korrosionsschutzmaßnahmen), Industrie- und Serviceaufgaben, bei denen robuste Kabelschuhe benötigt werden.

Produktidentifikation: ACV Ringzungen, MPN 194.05.08, GTIN 4026724712452. Diese Informationen sind beim Einkauf oder zur Kontrolle der Ersatzteilkompatibilität hilfreich.

Technische Spezifikationen (Auszug):
