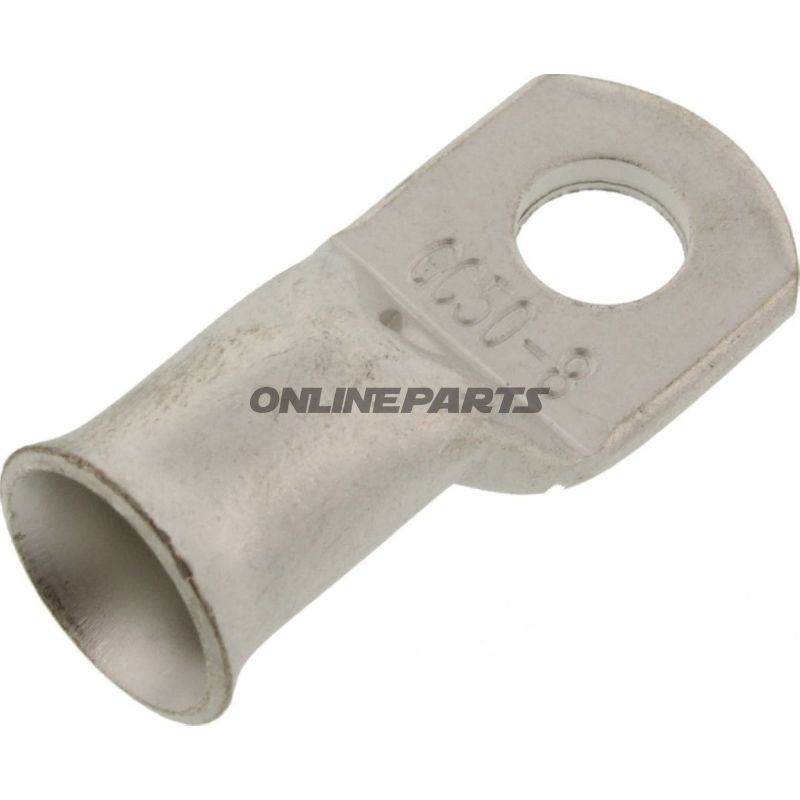

Ringzunge 50.0 M8 Jmppackung 1 Stück

Ringkabelsko (uironiseret) zum Kabelquerschnitt bis zu 50,0 mm² — M8 Bohrung

Produkt: Ringzunge / Ringkabelschuh von JMP (MPN: 158.04.89, GTIN: 4043981276893). Diese unisolierte Ringkabelschuh ist für elektrische Verbindungen vorgesehen, bei denen eine sichere, mechanische Befestigung an einer M8-Schraube erforderlich ist. Unter der Marke JMP wird der Hersteller angegeben.

Funktion und Anwendung

• Der Ringkabelschuh umschließt den Leiter und sorgt für eine flache Ringfläche zur Montage um eine Schraube oder einen Bolzen, typischerweise M8.
• Entworfen, um den elektrischen Kontakt zwischen Leiter und Rahmen oder Komponente über eine Schraubverbindung sicherzustellen, ohne dass zusätzliche Lötung oder Schrumpfen mit Schrumpfschlauch erforderlich ist, da die Verbindung mechanisch ist.
• Geeignet für Anwendungen in Motorrädern, Fahrzeugen, industriellen Installationen und anderen elektrischen Anlagen, in denen robuste unisolierte Kabelschuhe verwendet werden.

Technische Eigenschaften

• Typ: Ringkonnektor / Ringkabelschuh.
• Passt zu Schraubengröße / Bohrdurchmesser: M8 (Bohr-Ø ca. 8,4 mm).
• Anschlagkabelquerschnitt: bis zu 50,0 mm².
• Unisoliert: ja — das Produkt wird ohne Isolation oder Heizkontakt geliefert.
• Lötverbindung: nein — die Verbindung wird mechanisch durch Festziehen erzielt.
• Anzahl Pole: 1.

Material und Eigenschaften

• Material: typischerweise aus Kupfer oder Kupferlegierung mit Zinn- oder anderer korrosionsschützender Oberflächenbehandlung. Dies gewährleistet gute elektrische Leitfähigkeit und geringe Korrosion über die Zeit unter normalen Bedingungen.
• Unisolierte Ausführung bedeutet, dass der Monteur die Möglichkeit eines Kurzschlusses zu umliegenden Metallteilen berücksichtigen muss und gegebenenfalls Schrumpfschläuche oder andere Isolierung nach der Montage verwendet, falls dies in der Installation erforderlich ist.
• Robuste mechanische Ausführung geeignet für wiederholte Montage/ Demontage, vorausgesetzt korrektes Drehmoment beim Anziehen.

Kompatibilität und Montage

• Dimensioniert für Leiter bis zu 50,0 mm² — sowohl Mehrdrähte als auch feste Leiter innerhalb dieses Querschnitts.
• Bohröffnung ~8,4 mm entspricht M8 Schraubenmontage. Stellen Sie das korrekte Anzugsdrehmoment sicher, um Beschädigungen der Kabelschuhe oder der Schraube zu vermeiden.
• Da der Kabelschuh unisoliert ist, wird eine geeignete Abisolier- und Pressmethode mit einem Crimpwerkzeug empfohlen, das für große Querschnitte geeignet ist, oder alternativ Schweißen/Löten, falls die Anwendung dies erfordert (das Produkt selbst ist nicht vorkontaktiert).

Technische Daten (Kurz)

Hinweise zur Nutzung

• Überprüfen Sie die Kompatibilität mit Kabeltyp und Montageschraube vor der Montage.
• Bei Montage in vibrierenden Umgebungen sollten korrektes Drehmoment und gegebenenfalls Klemmmittel oder Scheibe verwendet werden, um den elektrischen Kontakt zu erhalten.
• Da das Produkt unisoliert ist, sollten elektrische Isolation nach der Montage dort erwogen werden, wo sie relevant ist, um Kurzschlüsse zu vermeiden.
