Ringzunge 50.0 M6 JMP Packung 1 Stück

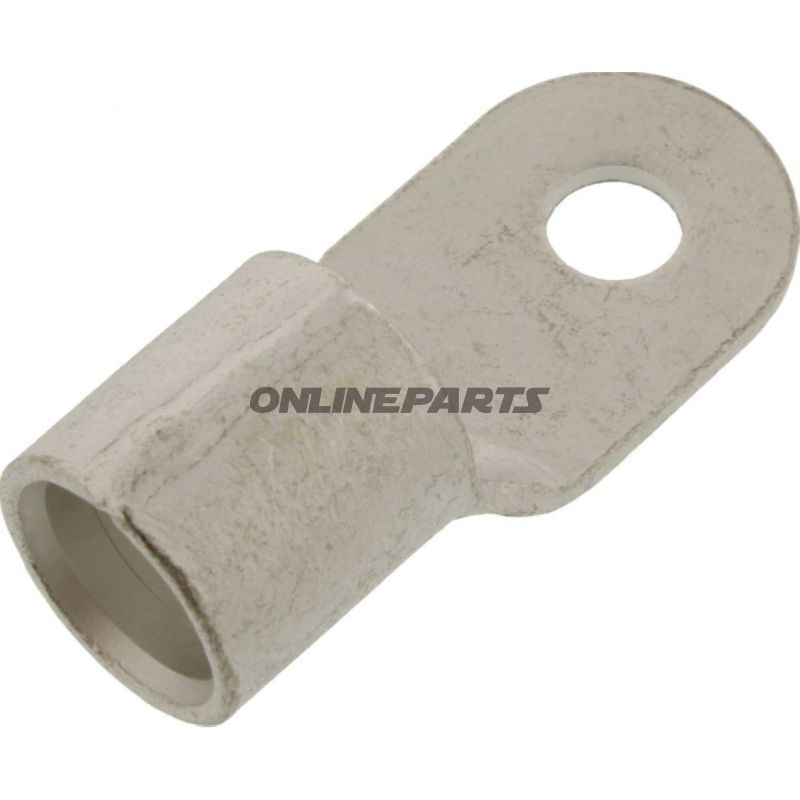

Ringtensch 50,0 mm², M6 – unisolierte Ringkabelschuh von JMP

Produktübersicht: Dieser unisolierte Ringkabelschuh von JMP (GTIN: 4043981278163, MPN: 158.06.17) ist für elektrische Verbindungen mit Kabelquerschnitt bis zu 50,0 mm² vorgesehen und passt zu M6-Schrauben. Das Produkt entspricht DIN 46234 und ist als einpoliger Ringkabelschuh ohne Löt- oder Schrumpfsammlung ausgeführt.

Funktion

Der Ringkabelschuh dient als mechanische und elektrische Verbindung zwischen Leistungskabeln und Komponenten mit Schraub- oder Schraubverbindung. Er wird über den isolierten Leiter des Kabels gelegt und mit einer geeigneten Schraubmutter oder Schraube durch die Mitte des Rings (Bohrung Ø ca. 6,5 mm) befestigt, wodurch eine gute Druck- und Kontaktfläche für den Stromfluss bei Schraubverbindungen gewährleistet wird.

Material und Konstruktion

• Materialauswahl: Der Ringkabelschuh besteht aus Metall, das für elektrische Leitfähigkeit geeignet ist ( typischerweise blechvergoldeter Kupferlegierung oder Ähnliches ), was eine gute Kombination aus elektrischer Leitfähigkeit und Korrosionsbeständigkeit bietet. Die unisolierte Ausführung bedeutet, dass keine Kunststoff- oder Schrumpfbeschichtung um die Verbindung vorhanden ist.
• Bohrung und Abmessungen: Die zentrale Öffnung ist ca. Ø 6,5 mm dimensioniert, was zu Standard-M6-Befestigung passt. Der Körper ist darauf ausgelegt, Leiterquerschnitte bis zu 50,0 mm² aufzunehmen.
• Kein Löten oder Schrumpfen: Das Produkt ist ausschließlich für mechanische Verbindung vorgesehen — es gibt keine integrierte Löt- oder Wärmeschrumpffing.

Technische Eigenschaften

• Typ: Ringkabelschuh (einpolig)
• Geeignet für Bolzen: M6
• Max Kabelquerschnitt: 50,0 mm²
• Isoliert: Nein (unisolierte Kontaktfläche)
• Lötung: Nein
• Anzahl Pole: 1
• Standard: DIN 46234
• Bohrungsdurchmesser: ca. 6,5 mm

Anwendungsbereiche und Kompatibilität

Der Ringkabelschuh wird typischerweise in elektrischen Installationen an Motorrädern, Fahrzeugen und Werkstattumgebungen verwendet, wo robuste Schraubverbindungen erforderlich sind — z. B. Batteriekabel, Erdungsverbindungen oder Kraftzufuhr zum Starter/Laderegler. Er passt zu Kabeln bis 50,0 mm² und Schrauben nach M6-Standard, wodurch er mit vielen gängigen Terminalblöcken, Anschlusspunkten und Kraftklemmen kompatibel ist.

Praktische Überlegungen bei der Montage

• Für eine gute mechanische Kontakt zwischen Leiter und Ringkabelschuh sicherstellen, dass Kabelende korrekt abisoliert und gekrimpt/gehärtet ist.
• Bei exponierten Installationen passende Unterlegscheiben und Korrosionsschutz verwenden, da der unisolierte Ringkabelschuh keinen Schutz gegen Feuchtigkeit oder Kurzschlüsse bietet.
• Nach dem Zusammenbauen Bolzentorque und elektrischen Kontaktwiderstand überprüfen, um eine zuverlässige Verbindung unter Belastung zu gewährleisten.

Brand und Identifikation: Das Produkt stammt von JMP (MPN 158.06.17, GTIN 4043981278163) und wird als einpoliger, unisolierter Ringkabelschuh gemäß den oben genannten technischen Spezifikationen geliefert.
