Ringzunge 50.0 M12 Jmppackung 1 Stück

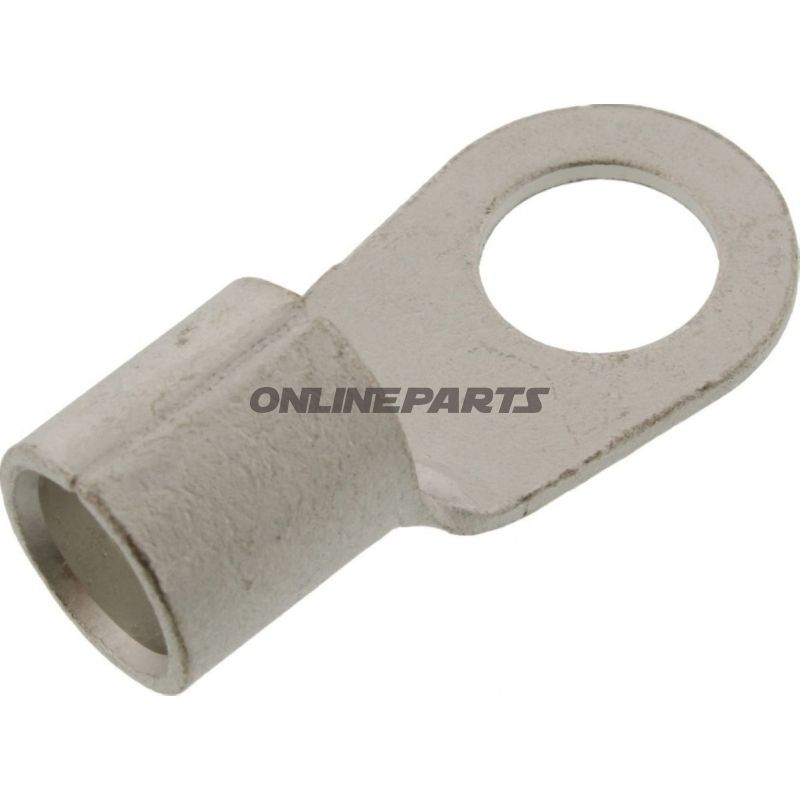

Ringkabelschuh (Ringkontakt) 50,0 mm² für M12 – unisoliert JMP

Dieser Ringkabelschuh von JMP (GTIN: 4043981277722, MPN: 158.05.72) ist für elektrische Verbindungen konzipiert, bei denen Leiter mit großen Querschnitten sicher an eine Schrauben- oder Schraubenklemme mit M12-Durchführung angeschlossen werden sollen. Das Produkt ist ein unisolierter Ringkabelschuh, hergestellt nach DIN 46234, und eignet sich für professionelle Anwender wie Mechaniker und erfahrene Motorradfahrer, die mit stromführenden Verbindungen an Fahrzeugen und Bauteilen arbeiten.

Funktion und Anwendung

• Der Ringkabelschuh wird verwendet, um einen einzelnen Leiter mit bis zu 50,0 mm² Querschnitt an eine Schrauben-/Boltenklemme mit M12-Bohrung anzuschließen.
• Der Durchmesser der Durchführung für Bolzen/Schraube ist Ø 13 mm, entsprechend derStandard-M12-Montage.
• Unisolierte Ausführung bedeutet, dass die Verbindung trocken oder korrekt geschützt installiert sein muss und gegebenenfalls nach der Montage mit Schrumpf- oder Klebebändern isoliert wird, falls dies in der Anwendung erforderlich ist.

Materialwahl und Eigenschaften

• Unisolierter Ringkabelschuh: in der Regel gekennzeichnet oder gegossen aus Kupfer oder Kupferlegierung für gute elektrische Leitfähigkeit. Oberflächenbehandlung kann eine Zinnplattierung umfassen, um Oxidation zu reduzieren und Korrosionsbeständigkeit zu verbessern (bitte bei Bedarf die Lieferantenspezifikationen für Dokumentation prüfen).
• Robuste mechanische Bauart ausgelegt, um üblichen Vibrationen und Temperaturbedingungen in Motorumgebungen standzuhalten, vorausgesetzt ordnungsgemäße Montage und Nachspannung.
• Keine Lötverbindung oder Isolierung eingebaut; dies ist eine reine mechanische Druck-/Bolzenverbindung.

Technische Details

• Typ: Ringkabelschuh (Ringverbinder)
• Geeignet für: M12
• Für Leiterquerschnitt: bis zu 50,0 mm²
• Bohrloch/Durchführung: Ø 13 mm (für M12-Bolzen)
• Anzahl der Pole: 1
• Isoliert: Nein
• Gibt es Lötanschluss: Nein

Kompatibilität und Montage

• Geeignet für direkte Montage auf Schienen, Stabverbindungen und Bolzenbefestigungen, bei denen M12-Bolzen verwendet werden.
• Bei Verwendung an Motorrädern oder im Motorraum sollte der Befestigungspunkt frei von Farbe/Oxid sein, um eine niedrige Übergangswiderstand sicherzustellen; Oberflächenbehandlung oder zusätzlicher Korrosionsschutz kann je nach Umgebung notwendig sein.
• Da das Produkt unisoliert ist, wird eine ordnungsgemäße Nachbearbeitung (zum Beispiel Schrumpfband oder isolierendes Klebeband) empfohlen, wenn es dort platziert wird, wo Kontakt zu Metallteilen oder Feuchtigkeit auftreten kann.

Normen und Kennzeichnung

• Hergestellt gemäß DIN 46234, das die Abmessungen und Toleranzen für Ringkabelschuhe für elektrische Verbindungen beschreibt.
• Produktdaten: JMP Marke, MPN 158.05.72, GTIN 4043981277722 – diese Kennungen dienen der sicheren Teile-Suche und dem Austausch in Ersatzteillisten.

Sicherheit und Empfehlungen

• Prüfen Sie, dass der Leiterquerschnitt 50,0 mm² nicht überschreitet und dass die Schraubenabmessung M12/Ø 13 mm entspricht.
• Anziehen der Schraube auf das korrekte Drehmoment gemäß den Empfehlungen des Herstellers, um lose Verbindungen oder Überbeanspruchung des Leiters zu vermeiden.
• Verwenden Sie geeignetes Werkzeug zum Vercrimpen oder mechanischen Befestigen; falsche Montage kann zu erhöhter Wärmeentwicklung Belastung.

Dieser Ringkabelschuh ist eine einfache, mechanische Komponente für robuste elektrische Verbindungen. JMPs Artikelnummer 158.05.72 und GTIN 4043981277722 helfen dabei sicherzustellen, dass Sie das richtige Teil für Anwendungen erhalten, in denen unisolierte Verbindungen und M12-Befestigungen verwendet werden.
