Ringzunge 50.0 M10 Jmppackung 1 Stück

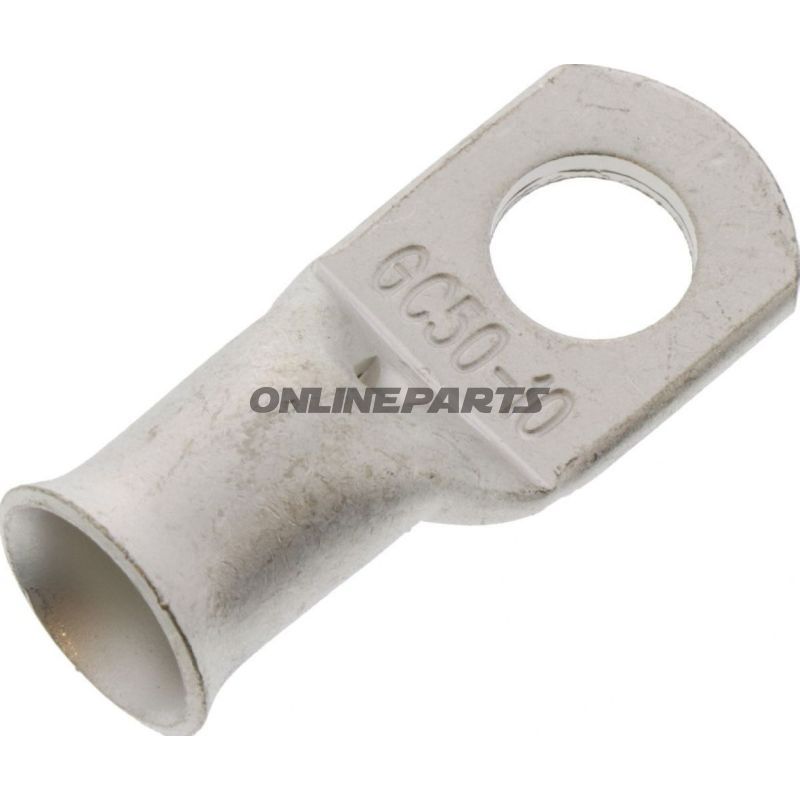

Uisolierte Ringskabelsko, Ringauge M10 für Kabelquerschnitt bis zu 50,0 mm²

Produkt: Uisolierte Ringskabelsko von JMP (MPN: 158.04.10, GTIN: 4043981276107).Dieser Ringauge ist für feste elektrische Verbindungen vorgesehen, bei denen eine M10-Schraubmontage verwendet wird.

Funktion und Anwendung
Die Ringskabelsko wird genutzt, um Leistungsleitungen mit Stiften, Erdungen oder Schrauben-/Bolt-Terminals zu verbinden, wo eine sichere mechanische und elektrische Kontaktstelle erforderlich ist. Die Konstruktion macht sie geeignet für Installationen in Motorrädern, Kleinfahrzeugen und Elektronik, wo Platz begrenzt ist und eine zuverlässige Verbindung ohne Isolierung gewünscht wird.

Materialien und Eigenschaften

• Unisolierte Ausführung: Es gibt keine Kunststoff- oder Gummi-Beschichtung, wodurch direkter Metall-zu-Metall-Kontakt ermöglicht wird. Dadurch reduziert sich die Dicke der Kabelenden, erfordert jedoch eine korrekte Nachisolierung oder mechanischen Schutz im Montagebereich, um Kurzschlüsse zu vermeiden.
• Keine Lötverbindungen: Das Produkt ist nicht zum Löten vorgesehen; eine Klemme- oder Crimp-Verbindung am Kabel wird empfohlen, um eine langlebige mechanische und elektrische Verbindung zu erreichen.
• Design: Ringschlossauge mit Bohrung Ø 10,3 mm, passend zu Standard-M10-Bolzen/Schrauben.
• Kapazität: Geeignet für Leiterquerschnitte bis 50,0 mm², was größere Kabelquerschnitte abdeckt, die häufig in Start- und Erdleitungen vorkommen.

Technische Daten (Übersicht)

• Typ: Ringskabelsko (Ring Connector)
• Passt zu: M10
• Max. Leiterquerschnitt: 50,0 mm²
• Bohrung: Ø 10,3 mm
• Polen: 1
• Isoliert: Nein
• Lötverbindung: Nein

Montagehinweise

• Entmanteln Sie das Kabel ordnungsgemäß, führen Sie den Kabelleiter in den Schaft ein und verwenden Sie eine geeignete Kabelklemme oder Crimpwerkzeug, das für 50 mm² Kabelsko spezifiziert ist, um mechanische Haltbarkeit und geringe Kontaktspannung sicherzustellen.
• Nach der Montage sollte der Übergang isoliert oder gegen mechanische Beanspruchung und Korrosion geschützt werden (z. B. mit Schrumpfschlauch, korrekt platzierter Kabelschutz oder Korrosionsschutz), falls er exponiert ist.
• Die Anziehmoment des M10-Bolzens sollte mit geeignetem Drehmoment und ggf. Flanschscheibe erfolgen, um eine stabile Kontaktfläche zu sichern.

Kompatibilität und Anwendungsbereiche
Diese Ringskabelsko von JMP wird typischerweise in elektrischen Schaltungen an Motorrädern, Scootern, Ersatzteilen und in der industriellen Elektroarbeit verwendet, wo eine einfache, unisolierte Ringsverbindung zum M10-Terminal erforderlich ist. GTIN 4043981276107 und die Hersteller-Teilnummer MPN 158.04.10 helfen bei der Sicherstellung des richtigen Ersatzteils bei Bestellung oder im Rahmen von Beschaffungen.

Hinweise
Das Produkt wird als einzelnes Ringskabelsko geliefert (Verpackung: 1 Stück). Überprüfen Sie immer Kabelquerschnitt und Anforderungen an Belastung/stromführende Eigenschaften in Ihrer Anwendung vor der Montage.
