Ringzunge 4.0-6.0 M8 Jmppackung 5 Stück Alternative: 1580842

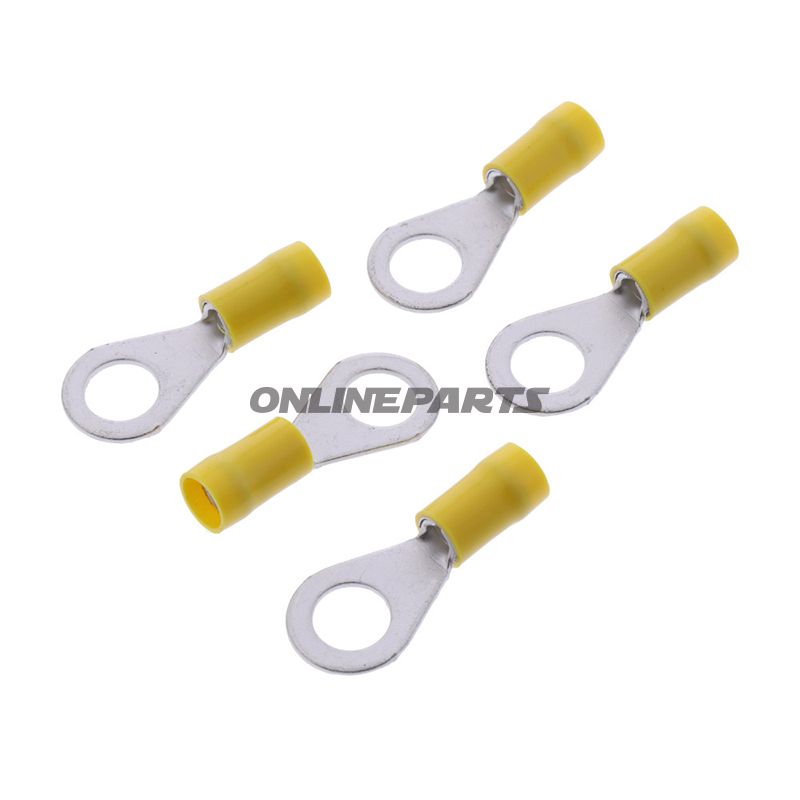

Ringkabelschuh (Ringkopf) isoliert für M8, Leiterquerschnitt 4,0–6,0 mm²

Produkt: isolierter Ringkabelschuh von JMP (MPN: 158.05.51, GTIN: 4043981277517). Dieser Ringkabelschuh ist für elektrische Verbindungen vorgesehen, bei denen eine sichere und vibrationsfeste Schraub-/Bolzenverbindung zu M8 gewünscht wird.

Funktion und Anwendung

• Der Ringkabelschuh wird verwendet, um eine einzelne Leitung abzuschließen und eine mechanisch feste und elektrisch zuverlässige Verbindung zu einer Schraube oder Stift (M8) herzustellen.
• Die isolierte Ausführung minimiert das Risiko ungewollter Kurzschlüsse und schützt vor Berührung der blanken Leiter bei Zugang in enge Einbauräume von Motorrädern oder im Zubehörmontage.
• Geeignet für elektrische Schaltungen an Motorrädern, Zubehör, Ladestationen und andere Anwendungen, bei denen eine Ringverbindung zu M8 praktisch ist.

Technische Eigenschaften

• Leiterquerschnitt: 4,0–6,0 mm² (passt zu den angegebenen Querschnitten ohne Überspannung).
• Bohrloch/innerer Durchmesser der Ringkabelschuh: Ø 8,4 mm (für M8-Bolzen/Stifte).
• Polen: 1 (einzelner Leiter pro Ringkabelschuh).
• Isolierung: ja — die Isolierung ist so positioniert, dass sie den Leiter isolierten Teil bedeckt, um mechanischen Verschleiß und Kurzschlussgefahr zu verringern.
• Lötung: keine Lötenotwendig oder möglich am Produkt — Verbindung erfolgt mechanisch mit der Schraube dem Bolzen.
• Temperaturbeständigkeit: angegeben bis -75 °C in den technischen Daten des Herstellers (Anwendung in kalten Umgebungen berücksichtigen; weitere Installationselemente bei niedrigen Temperaturen prüfen).

Werkstoffwahl und Eigenschaften

• Der Kontaktwerkstoff ist typischerweise eine Metalllegierung, geeignet für elektrische Verbindungen (Hersteller geben Ringverbinder-Typ an). Die Materialwahl sorgt für gute elektrische Leitfähigkeit und mechanische Festigkeit beim Umlegen um den Leiter.
• Das Isolationsmaterial ist ein Kunststoff- oder Polymermaterial, ausgewählt für elektrische Isolation und mechanischen Schutz; die Farbe ist Gelb, was bei der Identifikation von Leiterquerschnitten in Installationen helfen kann.
• Design technisch einfach und industriell — keine Wärme-Ausdehnungsfunktion integriert, und es ist korrektes Abisolieren oder Verpressen des Leiters erforderlich, um eine langanhaltende Verbindung zu sichern. Verwenden Sie eine geeignete Zange zum korrekten Zusammenbau.

Kompatibilität und Montage

• Passt zu Bolzen/Stiften mit M8-Gewinde und zu Leitern im Bereich 4,0–6,0 mm². Prüfen Sie, dass die Kopf- und Isolierumgebungsabmessungen in Ihrer Installation mit dem Außendurchmesser des Ringkabelschuhs übereinstimmen.
• Montage: Abisolieren Sie das Kabel korrekt, stecken Sie den Leiter in die Hülle und verwenden Sie das richtige Verpresswerkzeug, um eine mechanische und elektrische Verbindung zu sichern. Befestigen Sie anschließend den Ringkabelschuh über dem M8-Bolzen und ziehen Sie ihn entsprechend dem Anwendungsfall fest.
• Das Produkt ist für einen einzelnen Leiter pro Ringkabelschuh vorgesehen — vermeiden Sie das Zusammenführen mehrerer Leiter in einen Ring, ohne Kontaktfläche und mechanische Sicherheit zu überprüfen.

Praktische Hinweise

• MPN (158.05.51) und GTIN (4043981277517) identifizieren diesen spezifischen JMP-Ringkabelschuh; verwenden Sie diese Nummern beim Austausch oder der Suche nach passenden Ersatzteilen.
• Die Gelb-Färbung kennzeichnet typischerweise einen bestimmten Leiterquerschnitt und erleichtert die visuelle Kontrolle bei Wartungsarbeiten.
• Überprüfen Sie stets das Anzugsdrehmoment elektrischer Verbindungen und den Korrosionsschutz in feuchten Bereichen; erwägen Sie bei Bedarf zusätzlichen Korrosionsschutz oder Abdeckung.

Technische Daten (kurz)

• Typ: Ringkabelschuh
• Passend zu: M8
• Leiterquerschnitt: 4,0–6,0 mm²
• Bohrloch/innerer Ringdurchmesser: Ø 8,4 mm
• Isoliert: ja
• Lötung: nein
• Temperaturbeständigkeit: bis -75 °C

Brand: JMP — das Produkt ist von JMP unter der MPN 158.05.51 (GTIN: 4043981277517) angegeben und gemarkt.
