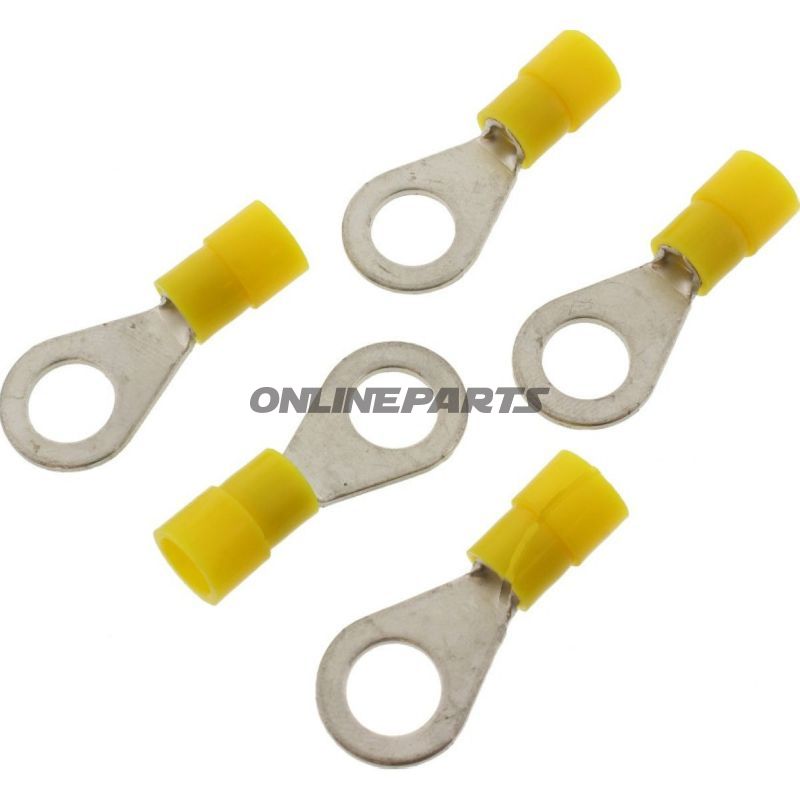

Ringzunge 4.0-6.0 M8 Jmppackung 5 Stück

Ringkabelschuh (Ringanker) M8 für 4,0–6,0 mm² Leiter — isoliert, Gelb

Produkt: isolierter Ringkabelschuh von JMP (MPN: 158.05.42, GTIN: 4043981277425). Dieser Ringkabelschuh ist für elektrische Verbindungen an Motorrädern und anderen Fahrzeugen vorgesehen, bei denen eine M8-Schraubenlochverbindung und Leiter im Bereich 4,0–6,0 mm² erforderlich sind.

Funktion und Anwendung

Der Ringkabelschuh wird für eine dauerhafte mechanische und elektrische Verbindung zwischen einem Leiter und einer Schrauben- bzw. Bolzenklemme (M8) verwendet. Die isolierte Ausführung sorgt dafür, dass der freiliegende Leiterabschnitt nicht versehentlich am Chassis oder anderen leitenden Bauteilen berührt. Typische Anwendungen umfassen Batterie- und Erdverbindungen, Anschlüsse an Stopp/Objekt, Sicherungsblöcke und Polpunkte an Motorrädern sowie Serviceanschlüsse in Kabel- und Elektroinstallationen in Werkstätten.

材料 und Eigenschaften

• Leiterausführung: Der Draht sitzt so konzipiert, dass eine gute elektrische Kontakt- und mechanische Stabilität durch Druck und Verschraubung gewährleistet ist.
• Isolierung: Nylon-Isolierung in Gelb, schützt vor Kurzschluss und bietet visuelle Farbcodierung für den entsprechenden Querschnitt. Nylon hat gute mechanische Abriebfestigkeit und Beständigkeit gegen Öl und Feuchtigkeit, jedoch sollte nicht erwartet werden, hohen Temperaturen über längere Zeit standzuhalten.
• Temperaturbeständigkeit: Angegeben bis -105 °C in den technischen Daten des Produkts für Anwendungen bei niedrigen Temperaturen. Bei hohen Betriebsstemperaturen sollte die Installationsumgebung separat bewertet werden.
• Schweiß-/Verteilmethode: Das Produkt ist nicht mit Lötverbindungen oder Schrumpfverbindungen versehen; die Verbindung wird durch mechanisches Crimpen des Leiters im Schaft des Kabelschuhs hergestellt und anschließend durch M8-Loch verschraubt.

Technische Spezifikationen

• Typ: Ringkabelschuh (Ringverbinder)
• Passt zu Schrauben/Loch: M8 (Bohrung Ø ca. 8,4 mm)
• Leiterquerschnitt: 4,0–6,0 mm²
• Isoliert: Ja (Nylon, Gelb)
• Anzahl Pole: 1
• Lötung: Nicht verwendet (keine Lötverbindung)
• Wärmebeständigkeit/Heat Shrink: Nicht integriert

Kompatibilität und Installationshinweise

• Die Abmessungen passen zu Standardschrauben/Terminalen M8; die Bohrungsdurchmesser von ca. 8,4 mm ermöglichen Platz für übliche M8-Scheiben und Muttern.
• Stellen Sie eine korrekte Crimpverbindung mit geeignetem Werkzeug für 4,0–6,0 mm² Leiter sicher, um eine geringe Übergangswiderstand und eine gute mechanische Festhaltung zu erreichen.
• Prüfen Sie nach der Montage, dass die Nylon-Isolierung nicht beschädigt ist und dass die Schraube gemäß den Anweisungen des Herstellers für das jeweilige Chassis oder die Batterieterminalen ausreichend angezogen ist.

Branding und Identifikation: Das Produkt wird von JMP geliefert und kann mit der MPN 158.05.42 und GTIN 4043981277425 identifiziert werden. Diese Codes können zur Überprüfung der Kompatibilität oder bei Nachbestellung verwendet werden.

Die obige Beschreibung fokussiert sich auf Funktion, Materialwahl und praktische Anwendung für Mechaniker und erfahrene Motorradfahrer. Falls Sie spezifische Anforderungen an elektrische Last oder Umgebungsbedingungen (z. B. langanhaltende Wärmebelastung oder korrosive Umgebungen) haben, empfiehlt es sich, diese Daten mit Ihren Installationsbedingungen abzugleichen oder gegebenenfalls eine alternative Materialart oder zusätzlichen Schutz zu wählen.
