Ringkabelsko (Isolierung) für Kabelquerschnitt 4,0–6,0 mm², M8 – JMP

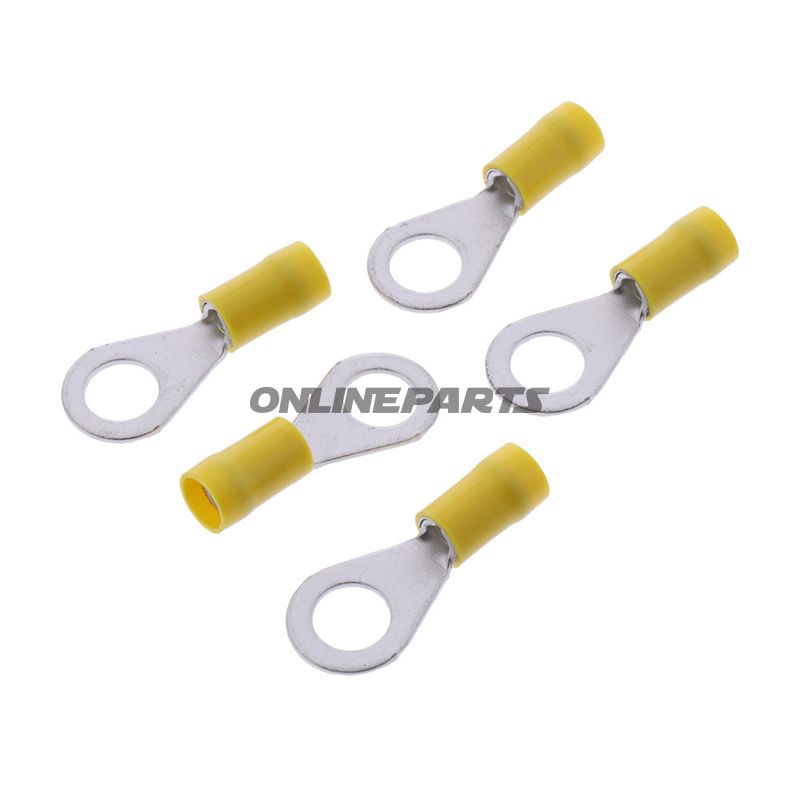

Produktübersicht: JMP Ringkabelschuh mit M8-Loch (MPN: 158.08.42, GTIN: 4043981349870) ist ein einpoliger, isolierter Ringkabelschuh, der für Kabelquerschnitte von 4,0 bis 6,0 mm² vorgesehen ist. Der Ringkabelschuh verfügt über eine Bohrung von Ø 8,4 mm und wird in der bekannten gelben Farbe geliefert, die bei der visuellen Identifikation der Leitergröße in Installationen hilft.
Funktion und Anwendung: Der Ringkabelschuh wird verwendet, um eine sichere mechanische und elektrische Verbindung zwischen einem Leiter und einer Schraube oder Stift herzustellen, wobei Durchgang M8 sich für viele Rahmen- und Erdungsverbindungen sowie Sicherungs- und Terminalblockmontagen an Motorrädern und kleineren Fahrzeugen eignet. Die isolierte Kragen schützt den abisolierten Leiter und reduziert das Risiko unbeabsichtigter Kurzschlüsse in engen elektrischen Installationen.
- Typ: Ringkabelschuh (Ringverbinder), einpolig.
- Passt zu Schraube/Stift: M8 (Loch Ø 8,4 mm).
- Kabelquerschnitt: 4,0–6,0 mm².
- Isolierung: Ja — isolierter Kragen für elektrische Sicherheit.
- Temperaturbereich: Angegeben bis -75 °C (toleriert niedrige Temperaturen, relevant bei Außen- oder Hochleistungsanwendungen).
Materialauswahl und Eigenschaften: Die leitenden Teile, durch die der Leiterstrom fließt, bestehen aus einem Metall mit gut elektrischer Leitfähigkeit (typischerweise zinnbeschichteter Kupfer oder Ähnliches), das eine geringe Übergangs-widerstand und Korrosionsbeständigkeit unter normalen Betriebsbedingungen bietet. Die Isolierung ist aus einem Polymer gefertigt, das eine mechanische Entlastung am Crimpunkt und elektrische Isolation des abisolierten Leiters ermöglicht. Die Konstruktion des Produkts erfolgt ohne Lötverbindung; die Verbindung wird durch korrektes Crimpen hergestellt, was eine stabile mechanische und elektrische Verbindung gewährleistet, vorausgesetzt, die Crimp-Qualität ist geeignet.
Technische Hinweise: Dieser Ringkabelschuh ist nicht mit Crimp-Flach-/Heat-Shrink ausgestattet und ist nicht für Löten vorgesehen. Die Anzahl der Pole beträgt 1. Für elektrische und mechanische Installationen sollte das passende Crimpwerkzeug verwendet werden, um eine zuverlässige Verbindung sicherzustellen. Bei der Auswahl eines Ringkabelschuhs ist es wichtig, Kabelquerschnitt und Bohrungsgröße abzustimmen – JMPs MPN 158.08.42 deckt genau 4,0–6,0 mm² für M8 ab.
Kompatibilität und Anwendungen: Der Produkttyp eignet sich für Fahrzeuginstallationen, Schalttafeln, Batterieanschlüsse und andere Anwendungen, bei denen eine mechanische Schraubverbindung gewünscht wird. Bei Motorrädern wird ein solcher Ringkabelschuh oft für Erdverbindungen, Batterie-Kabeln für niedrigere Stromstärken sowie für Terminalverbindungen an Sicherungsblöcken und Relais verwendet. GTIN (4043981349870) und MPN (158.08.42) können zur eindeutigen Identifikation beim Einkauf oder in Ersatzteillisten verwendet werden.
Praktische Montagehinweise:
- Isoliere den Leiter ordnungsgemäß entsprechend dem Kabelquerschnitt, ohne die Leiterdraht zu beschädigen.
- Verwende ein geeignetes Crimp-Werkzeug für isolierte Ringkabelschuhe, um eine gute mechanische Befestigung und niedrigen Kontaktwiderstand zu erreichen.
- Vermeide das Verlängern oder Ändern der Abmessungen des Ringkabelschuhs, da dies die mechanische Passform an M8-Bolzen und die elektrische Eignung beeinträchtigen kann.
- Kontrolliere die Verbindung visuell und mechanisch nach der Montage, besonders in vibrationsanfälligen Umgebungen wie bei Motorrädern.
Identifikation: Marke: JMP. MPN: 158.08.42. GTIN: 4043981349870.
