Ringzunge 4.0-6.0 M6 Jmppackung 5 Stück

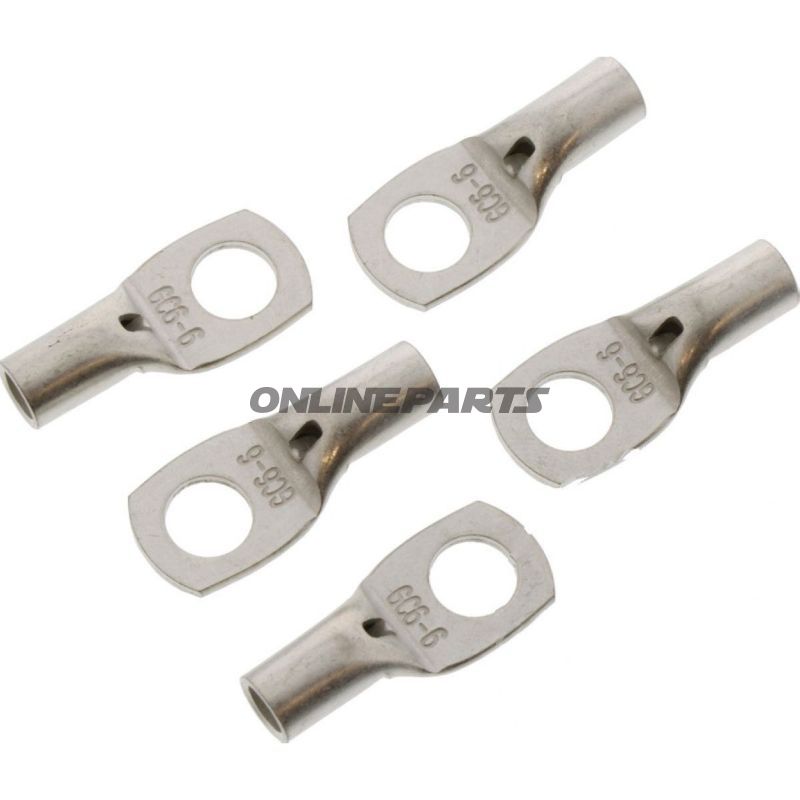

Ringkabelschuh (unisoliert) für Kabelquerschnitt 4,0–6,0 mm², Bohrung M6 — JMP

Produktübersicht: Dieser Ringkabelschuh von JMP (MPN: 158.04.74, GTIN: 4043981276749) ist ein unisolierter Ringkabelschuh, vorgesehen für elektrische Verbindungen mit Kabelquerschnitten zwischen 4,0 und 6,0 mm² und mit Bohrloch Ø M6. Er wird typischerweise für feste, mechanisch gesicherte Verbindungen an Rahmen-, Batterie- und Erdungspunkten in Motorrädern sowie anderem Fahrzeug- oder Maschinenzubehör verwendet.

Funktion und Anwendung:

• Schafft eine mechanisch robuste Verbindung zwischen Leiter und Schraube/ Bolzen an Montagerohrungen mit M6-Durchführung.
• Ausgelegt für Crimpung am Leiterende; nach korrekter Crimpung bildet der Ring guten elektrischen Kontakt und mechanische Festigkeit.
• Verwendet dort, wo Platz knapp ist und wo Isolierung nicht erforderlich ist oder bereits durch andere Komponenten der Installation abgedeckt wird.

Werkstoffwahl und Eigenschaften:

• Unisolierte Ausführung — kein Kunststoff- oder Crimpschuh. Das bedeutet direkten Metall-zu-Metall-Kontakt, was in Niederohmigkeitsverbindungen wünschenswert ist, aber erfordert, dass umliegende Bauteile nicht kurzschließen.
• Typischerweise aus Kupfer oder kupferbeschichtetem Zinnblech (je nach Charge) gefertigt, was gute elektrische Leitfähigkeit und Korrosionsbeständigkeit im normalen Betriebsumfeld gewährleistet. JMP bezeichnet das Produkt als unisoliert und ohne Lötverbindungen.
• Einpoliger Ringkabelschuh — geeignet für eine Leitung pro Terminal.

Technische Details:

• Typ: Ringkabelschuh (Ringverbinder)
• Passt zu Bolt/Durchführung: M6
• Kabelquerschnitt: 4,0–6,0 mm²
• Isoliert: Nein
• Lötverbindung: Nein
• Anzahl Pole: 1

Praktische Überlegungen bei der Montage:

• Abgeschirmte oder isolierte Montage sollte bedacht werden, wenn Gefahr eines Kurzschlusses gegen das Chassis oder andere leitende Teile besteht, da der crimpsierte Bereich des Kabels unisoliert ist.
• Für eine niederohmige Verbindung und mechanische Festigkeit ist ein geeignetes Crimpwerkzeug zu empfehlen. Nach dem Crimpen kann eine sichtbare visuelle Kontrolle sowie eine mechanische Prüfung (Zugtest) erfolgen.
• Verwenden Sie passende Scheibe und Mutter zum M6-Bolzen, um den Druck zu verteilen und Beschädigungen am Ring beim Abdichten zu vermeiden.

Kompatibilität und Anwendungsbereiche:

• Geeignet für den Anschluss von Stromkabeln in Motorrädern, kleinen Fahrzeugen, Ladegeräten, Lenkungen und Unter-der-Haube-Anwendungen, bei denen M6-Befestigung verwendet wird.
• Passt zu Leitern im angegebenen Querschnittsbereich; bei Unsicherheit über Leiterzusammensetzung oder Anforderungen an die Stromtragfähigkeit sollte die Dimension des Leiters und der Strombedarf der Anwendung geprüft werden.

Identifikation: Das Produkt wird unter der Marke JMP geliefert und kann eindeutig mit der MPN 158.04.74 und GTIN 4043981276749 identifiziert werden. Diese Codes sind bei Bestellungen oder bei der Prüfung korrekter Ersatzteile in Ersatzteillisten hilfreich.

Bemerkungen: Die Beschreibung bezieht sich auf einen unisolierten Ringkabelschuh für Einzelleiter-Anwendungen. Es gibt keine Isolierungs- oder Crimp- Eigenschaften im Produkt, und es liegen keine Lötverbindungen bei.
